210系列

[[对于新建项目，我们建议采用技术优化的igus® E4.1模块化套件中的E4.21拖链系列。

如有任何问题，请联系您的igus®代表。感谢您的理解转到E4.21系列

您可在此设定您个人的拖链系统。所有条目及零部件都位于页面底部的零件清单内。

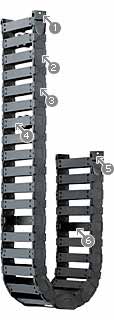

210系列拖链，每个链节均有横杆

1. 可在所有端面固定
2. 抗污垢外壳
3. 设计美观n
4. 标准/锁紧分隔片
5.一体式去应力元件
6. 横杆可沿两侧拆卸

内宽 Bi: 30 - 120 mm
弯曲半径 R: 38 - 200 mm
螺距: 30,5 mm/链节 = 33 链节数/米
(1007mm)

210系列适用场合

要求低噪音
用于高速度和/或高加速度
用于短行程
要求高附加负载

210系列不适用场合

当需要振动极低的拖链时
E3系统
由于成本原因要求拖链或拖管从一侧打开
E2/000拖链
要求低成本，拖管从一侧快速打开
E2 R100

安装尺寸


产品代号 :
内宽Bi [mm]:
弯曲半径R [mm]:
行距S [mm]:
固定端dM [mm]:
拖链长度^** [mm]:
链节数量 :
外宽Ba [mm]:
H^* [mm]:
D [mm]:
K [mm]:
H2 [mm]:
D2 :
K2 [mm]:
Hi [mm]:
Ha [mm]:
每链节重量 [g]:
重量 [kg/m]:
所要求的间隙高度是 HF=H+30毫米（在1,5千克/米的附加载荷下）,这适用于所有类型的应用如空间特别有限，请向igus®咨询。
**与链长相符计算长度免固定架

A=移动端, B=固定端
螺距: 30,5 mm
每米链节数: 33 左
行程: S
拖链长度 = S/2 + K

架空长度

无支承长度取决于额外负载
X轴：无支承长度（米）FLB/FLG
Y轴额外负载（千克/米）
刻度下段：行程S（米）
FLB = 带准许凹陷的无支承
FLG = 上层平直的无支承

价格指数:

开启机构 :

个人联系

应用实例 3D-CAD 订购样品，目录和CD-ROM 拖链专家致电使用寿命计算 PDF文件问讯产品专家

应用igus®产品的设计

安静模式

一体式装配系统

多种内部分隔

14种宽度，9种弯曲半径

设计说明更多信息请见“架空应用”

设计说明更多信息请见“滑行应用”

内部分隔

1. 分隔片

2. 全宽水平分隔片

产品范围


散件	装配件
每 . 拖链链节

请用于内部分隔和装填电缆。

呼叫配置


产品代号 :

个添加至零件列表

Online Services:


产品代号 :

个添加至零件列表

Online Services:

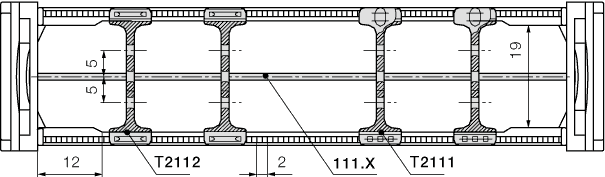

选项1：分隔片

分隔片可放置在拖链横截面的指定位置并可以移动。 零件号T2102标准分隔片用于垂直分隔。它还可用于通过其槽组成简单的垂直/水平分区。由于210系列拖链的横杆上特殊的槽，带槽分隔片（零件号T2111） 可每隔2毫米固定到位。

产品范围


散件	装配件
每 . 拖链链节

请用于内部分隔和装填电缆。

呼叫配置


产品代号 :

个添加至零件列表

Online Services:


产品代号 :

个添加至零件列表

Online Services:


宽度 [mm]:
产品代号 :

个添加至零件列表

Online Services:

选项 2：全宽水平分隔片

这一选项可用于有许多直径类似的细电缆的应用。分隔片T2102构成底部，并借此插入端到端架。由于210系列拖链的横杆上特殊的槽，带槽分隔片（零件号T2111） 可每隔2毫米固定到位。

接头

工程塑料 - 活动式

工程塑料接头，一片式，活动式

耐腐蚀

有通用的装配选择

用于短和长行程

适合狭小的装配尺寸

用于锁定连接件

产品代号 :

去应力元件

导向槽

铝制“超级导向槽”，基本型号

1. 导向槽侧板，铝制，2米

2. 耐磨滑条，工程塑料，2米

3.导向条，横向，2米

4. 夹紧块，铝制

5. C型槽，镀锌钢

6. 螺丝 M6 x 16

7. 滑动螺母 M6

8.端面连接件“基本型”，工程塑料

10. 静音槽，橡胶

*根据客户要求可不带导向条

铝制“超级导向槽” - 易格斯标准

铝制“超级导向槽”是用于长行程的模块化导向槽系统（当拖链自滑行时，也能使其照常运行）。铝制“超级导向槽"可提供底成本的基本型号和升级版的重载型号。通常情况下，易格斯建议使用新型标准导向槽系统。

多种坚固选项：重载型接头，轻载型夹紧块和内部限位块
侧向导向条用于高速应用时防磨损
抗水铝材可防腐蚀
灵活装配——与支持平台连接，不受型面长度和导槽接口断面位置影响


产品代号 :

个添加至零件列表

Online Services:


产品代号 :

个添加至零件列表

Online Services:


产品代号 :

个添加至零件列表

Online Services:


产品代号 :

个添加至零件列表

Online Services:

设计说明更多信息请见“滑行应用”

卓越的防磨损和低音水平
非常方便，通用装配

1.连接件

2.塑料滑行横杆

3. 夹紧块

4. 导向条

5. C型槽

零件清单

个人联系

一般商业条款压印一般注意事项数据保护声明

最大悬挂 [m]	40
站立 [m]	3
最大侧向安装，架空 [m]	1
最大垂直，长行程 [m]	120
循环	需返工

拖链链节材料	igumid G
最小允许温度 [°C]	-40
最大允许温度 [°C]	120
最大滑行速度 [m/s]	10
最大滑行速度 [m/s²]	50
最大速度FLG [m/s]	20
最大速度FLG [m/s²]	200
最大速度FLB [m/s]	3
最大速度FLB [m/s²]	6
拖链链节的易燃等级	VDE 0304 IIC UL94 HB
