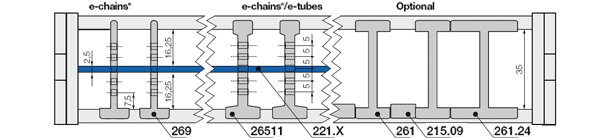

經典款 2650AG 系列——半管,沿內徑扣開
在此型號中,每隔 1.000 到 2.000 毫米的行程距離,在拖鏈鏈節的側面安裝特殊的塑膠滑腳。 這些滑腳類似於帆船上使用的擋板。 擋板與地面接觸時向上擺動,確保持續行駛。類似地,自滑行中的滑腳上下移動,調整其在拖鏈下層或上層的位置。 它們提供了精確的橫向引導並實現拖鏈的平穩滑行。
從拖鏈的固定端開始,每隔 20 個鏈節的間距安裝一個滑腳。 裝配鏈節。
供給點 = 行程終點
拖鏈長度 = S + K
滑腳數量
=(拖鏈長度[米] - 4 米)/1,12 米
請注意:必須為拖鏈的外部寬度加上 31 毫米,這樣才是兩個滑腳的寬度!
