耐磨的 3D 列印螺桿螺母

耐磨性比一般 3D 列印材料強 18 倍

60 秒內線上配置梯形螺桿螺母 CAD
►快速生產:1 至 3 天內即可出貨
►無最小訂購量:1 件至 10,000 件

線上配置和訂購 3D 列印螺紋

梯形螺桿螺母配置器

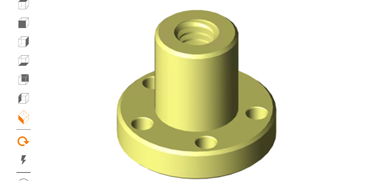

螺紋的 CAD 檔案配置器
  • 基本形狀 可作為模板
  • 帶或不帶法蘭
  • 無需相關知識(指南)

訂購螺桿螺母樣品

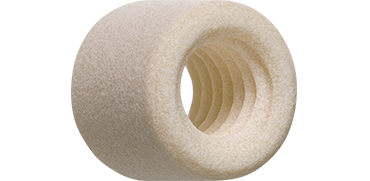

3D 列印螺桿螺母樣品 使用免費樣品,自己測試我們的 3D 列印螺桿螺母

設計注意事項

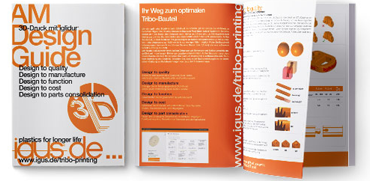

3D 列印的設計指南 設計用於 3D 列印的螺纹模型時必須考慮什麼?

3D 列印螺紋磨損測試

3D 列印螺紋測試

測試參數:

  • 扭矩:129Nm
  • 行程:370mm
  • 速度:290 [rpm]
  • 持續時間: 兩週
3D 列印的螺紋與 ABS 比較 Y = 磨損率[mg/km](越低越好) 1. ABS(FDM)
2. iglidur® I180(FDM)
3. iglidur® J260(FDM)
4. iglidur® I3(雷射燒結)
5. iglidur® J 射出成型
3D 列印螺桿螺母測試 測試結果:
根據 3D 列印材料和製造方法的不同, 易格斯 3D 列印材料 的耐磨性比普通 材料高 6 到 18 倍。

測試實驗室中的測試台,測試台上有3D列印的驅動螺母


易格斯3D列印主管Tom Krause在介紹對在線性應用中的3D列印螺母進行的磨損測試。

在測試臺上:將由傳統的ABS材料製成的螺母與有加入固體潤滑劑優化的iglidur I3製成的螺母進行比較。

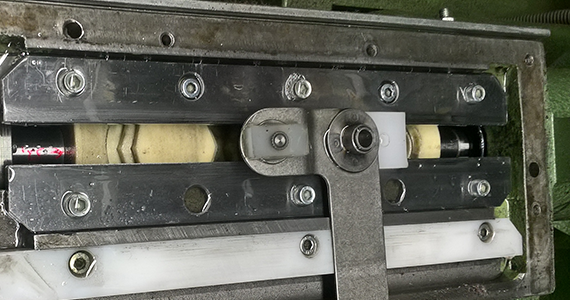

客戶應用

您可以從世界上最大的免上油螺桿螺紋線上商店中,

由 iglidur® 材料製成的螺桿 找到經濟實惠的梯形、高導程和公制螺紋,可直接從常備庫存中找到超過 5,000 種不同類型的螺桿螺紋。 drylin® 的產品目錄中,有特殊的解決方案和產品配置器,適用於螺紋、螺桿螺母和螺桿驅動的完整解決方案。

dryspin® 螺紋技術: 高效率且低磨損
在傳統的技術基礎上,經過優化的高導程螺紋技術:
  • 扁平設計的螺紋角度, 將施加的力有效地轉換為平移運動。
  • 憑藉與工程塑膠螺母、螺桿相匹配的特性和形狀, 有更長的使用壽命和 高效能的高導程螺紋。
  • 圓齒的幾何形狀可減少螺紋螺母與螺桿間的接觸面,確保安靜運行,並且在負載下不會產生震動。
  • 單個螺紋間面積增大會導致螺紋中 摩擦優化的工程塑膠佔的比例更高(因子1.3)。比傳統的高導程螺紋多 5 倍使用壽命,經濟實惠。
drylin® 螺桿技術 – 線上商店及更多資訊

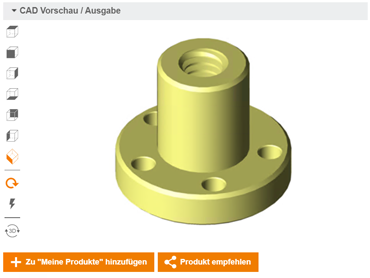

螺桿螺母免費 CAD 配置器

如何根據您的應用找到合適的螺桿螺母:

  1. 選擇所需的梯形螺桿螺母的形狀
  2. 選擇螺紋的方向和類型。
  3. 所需寬度和外徑尺寸。
    視角概覽整個產品。
  4. 下載您所需格式的檔案,也可將已下載的檔案在 CAD 中繼續修改編輯,或直接上傳 STEP 檔案,訂購 3D 列印服務得到您所需的零件。
前往線上配置器

3D 列印螺紋

3D 列印內螺紋:
可從 M6 尺寸開始積層製造內螺紋。較小的螺紋需要經過我們的工程師進行檢查,但需要收取額外的清潔費用。
螺紋設計必須在訂購時在 3D 模型中完成。 內螺紋的公差為 0.1 mm。

切螺紋:
小螺紋減少了機械加工的步驟。設計 3D 模型時須考慮到安裝孔的設計。 如需二次加工,每個螺紋將會收取一定的加工費用。

金屬嵌件(僅用於緊固螺紋):
為了獲得更大的鎖緊力,可以為 3D 列印的零件配備金屬嵌件。 尺寸從 M3 至 M6 供選。

關於 igus® 易格斯 3D 列印的資訊

為什麼選擇易格斯的 3D 列印?

更多相關資訊
  • 我們的材料
  • 生產過程
  • 服務與支持
工程塑膠齒輪磨損測試

3D 列印磨損測試

iglidur® 工程塑膠比 PLA、ABS 和其他材料及製造工藝更耐磨損
易格斯3D列印新品

3D 列印新品

工業3D列印新品。用於耐磨工程塑膠列印製造的新產品和新服務。
