用於長行程的能量供應系統

長行程應用可達1,000公尺以上

污水處理廠,垃圾焚燒廠,起重機,發電廠或礦山的運營商在長途旅行中安全地引導數據,能源和液壓系統是一項巨大的挑戰。 高速和高填充重量經常給能量供應系統帶來問題,例如電動機電纜捲筒,母線或花邊。

igus® 的拖鏈系統可以在 10m/s 的速度和 50kg/m 的填充重量下以 1000m 以上的行程毫無問題地移動。作為高度靈活的 chainflex® 耐彎曲電線電纜和軟管的引導,能量傳輸保護拖鏈可以透過導槽和外殼在長行程中平穩地移動並且具有低摩擦力。無論是在室內還是室外, igus® 的拖鏈系統已經成功使用超過 20 年,超過 30,000 次長行程滑行距離。

igus® 專案工程團隊將協助您進行現場的尺寸量測、設計、規劃、安裝和調整。為了對系統狀態進行智慧監控,igus® isense 感測器和監控模組可用於測量能量傳輸保護拖鏈的磨損、推/拉力、加速度並進行實時監控。

適用於長行程的拖鏈


新品:傳動拖鏈drive-chain

drive-chain 驅動拖鏈 用於極長行程、極高動態以及長運行時間的推進式傳動拖鏈系統。它可用於ASC起重機等應用中。

新品:輪式拖鏈P4HD.56R

P4HD.56R輪式拖鏈

新型重載型輪式拖鏈可以滿足未來兩代貨櫃起重機的所有相關要求。它可實現更長行程和更高動態,並且它應力週期短且零故障。

新品:整套解決方案iSet

適合長行程的完整供能系統

我們現可提供完整拖鏈套件,以幫助用戶節省時間和成本。如此,他們就無需花費大量時間去尋找適配的拖鏈產品及相關配件。

E4.1 拖鏈系列

E4.1 拖鏈系列

幾乎適用於所有應用

  • 內高:30-800mm
  • 適用於苛刻應用
  • 採用舌榫式設計,橫向穩定性高
  • 外側和內側鏈節確保快速裝配

拖鏈E4/4HD系列

E4/4HD拖鏈

高填充重量,長行程

  • 內高:5680mm
  • 高穩定性
  • 非常適用於高負載應用
  • 每個鏈節均有橫桿

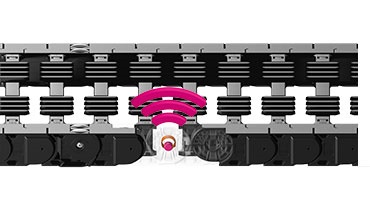

P4.1 拖鏈系列

P4.1 拖鏈系列

摩擦力保持最低,使用壽命翻倍

  • 內高:56至80mm
  • 行程可達800米及以上
  • 速度最高可達 5 m/s
  • 可進行智慧磨損監測

P4拖鏈系列

P4輪式拖鏈概覽

滾輪式拖鏈概覽

  • 內高:32至42mm
  • 行程可達800米及以上
  • 速度可達10m/s以上
  • 負載可達7kg/m

輪式拖鏈

輪式拖鏈

滾動代替滑動

  • 內高:3280mm
  • 驅動力減少75%
  • 速度可達6米/秒
  • 均勻的滾輪阻力

自滑行

自滑行拖鏈

自滑行拖鏈,無需導槽

  • 內高:3280mm
  • 驅動力減少75%
  • 速度可達6 米/秒
  • 均勻的滾輪阻力

能量傳輸保護拖鏈可以使用在哪裡?

行程: 615 公尺

行程: 615公尺 igus® 打造世界上最長的工程塑膠能量傳輸保護拖鏈,行程達 615 公尺,已經運行十年沒有故障。

速度: 最高可達 10 公尺/秒

速度: 最高可達 10 公尺/秒 P4 系列能量傳輸保護拖鏈具有高速、平穩運行和安全能量供應的特點,可用於龍門式裝載機。

高負載: 100 公斤/公尺

高負載: 100kg/m 儘管污泥處理廠的填充量超過 100 公斤/公尺,仍然使用我們的能量傳輸保護拖鏈。

高效節能: 減少 57% 多餘的能量

高負載: 100kg/m 使用易格斯輪式拖鏈系統,所需的驅動電纜減少了 57%。滾輪能量供應能夠永久承受高加速度和高速度。

安靜運行

安靜運行

拖鏈運行相當安靜,在高速且填充重量大的情況下仍能高效耐磨。

髒汙及粉塵

髒汙及粉塵

極端的粉塵和髒汙不會影響拖鏈系統運行。 幾年來,已經可靠地為輸送機零件和儲存設備提供了能量、數據和介質。

溫度

溫度

igus® 的長行程能量傳輸保護系統可在鋼鐵廠的高溫下可靠地運行。

耐酸以及耐化學性

耐酸以及耐化學性

拖鏈和導槽由耐化學腐蝕的工程塑膠製成,可承受鹽酸的腐蝕,並且已在熱浸鍍鋅工廠中運行多年。

沒找到您所需的應用數據嗎?

詢價

填寫線上表格並提供一些基本資訊。 我們的專家將會盡快連繫您。

立即向我們諮詢!

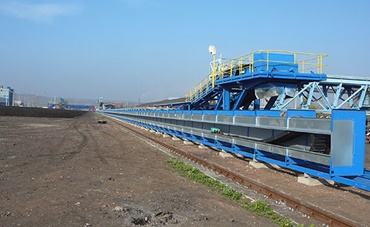

實例 實例: 自2007年以來,世界上最長的塑膠製能量傳輸保護拖鏈,運行距離為615米,不曾故障 - 由igus®提供的專業能量供應系統。

立即性的優勢:

e-chains® 能量傳輸保護拖鏈提供您長行程應用的最佳解決方案

  • 長行程應用可達1,000公尺以上
  • 所有介質,如電力,液壓和氣壓以及訊號(電氣或光學)和液體介質都可以在同一系統中並排運行
  • 沒有多餘的介面
  • 最高負載可達100 kg/m
  • 能量傳輸保護拖鏈系統及電纜系統的使用壽命 可達 10 年甚至更長
  • 適用於各種應用的 堅固且耐用例如暴露於強風,氣候,污垢,化學品和散裝材料的應用
  • 快速安裝/改裝電纜和軟管

系統比較

能量傳輸保護拖鏈系統代替電纜懸吊系統、電纜捲軸和電軌系統

拖鏈系統取代電纜捲軸

拖鏈系統取代電纜捲軸 長行程無需集電滑環。 在一個系統中安全地引導所有電線電纜。行程距離可達 1,000 公尺。

拖鏈系統取代電軌系統

拖鏈系統取代電軌系統 在一個能量傳輸保護系統中無故障地引導數據、能源、液體和空氣。適用於狹窄的緊湊空間和軌道快速移動。

拖鏈系統取代電纜懸吊系統

拖鏈系統取代電纜懸吊系統 在風和溫度波動的影響中,完整保護並以安全的方式引導電纜和拖鏈。 如此,停機時間可以減少。

從規劃到安裝

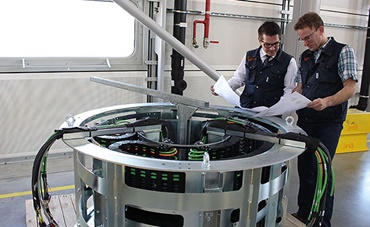

工程項目和特殊解決方案

工程項目和特殊解決方案 從第一個草圖到安裝和現場測試,我們使用易格斯免保養的拖鏈系統、低故障的 chainflex® 耐彎曲電線電纜和標準化模組,可快速適應您的產品,以便進行快速轉換。

安裝以及售後服務

安裝以及售後服務 我們會協助您進行安裝並計算組裝成本,可應要求由易格斯提供完整的供能系統。

適用於長行程的其他產品

適合長行程運用的 chainflex® 耐彎曲電線電纜

馬達專用電纜 CFCRANE

馬達專用電纜 CFCRANE
  • 適合較高之電壓及輸出
  • 阻燃特性
  • 抗 UV 性能:高
  • 防油汙: 防油汙(符合DIN EN 60811-2-1)

馬達專用電纜 CF300.UL.D

馬達專用電纜 CF300.UL.D
  • 適合各種高負載應用
  • 使用在行程 400 公尺以上的滑行應用
  • 室內及室外的應用,抗UV
  • 抗UV性能: 高

光纖 CFLG.LB

光纖 CFLG.LB
  • 適合高負載應用 5xd
  • 外護套: TPE
  • 滑行應用 (水平) 行程可達 400 公尺以上
  • 抗 UV 性能

其他可用於長行程的產品

位置感應 推/拉力測量感測器 EC.PP

位置感應 推/拉力測量感測器 EC. PP
  • 將定位系統整合到能量傳輸保護拖鏈中
  • 提供有關位置相對推/拉力的數據
  • 來自產品應用的位移數據亦可用於其他目的

金屬製導槽

鋼製導槽
  • 幾乎適用於全系列的易格斯能量傳輸保護拖鏈
  • 非常簡單,模組化安裝
  • 適用於嚴苛環境應用,十分耐用的鋼製導槽。

狀態監測i.Sense

狀態監測i.Sense
  • 發生故障時安全關閉或發出警報訊號
  • 受力超載時即停止工作
  • 可在數據存儲器中儲存設定參數和所發生事件

客製化的全裝配拖鏈系統

客製化的全裝配拖鏈系統
  • 節省 95% 裝配時間
  • 降低組裝時間
  • 即裝即用解決方案,例如用於散裝貨物應用

平面拖鏈


平面拖鏈
  • 結構非常緊湊
  • 預防故障以及免保養
  • 完全由外殼保護
  • 用於高速應用

i.Cee Wonderbox

  • 非接觸式系統監測裝置
  • 提供每個鏈節的預測使用壽命資訊
  • 從外部安裝在固定端,節省空間


"拖鏈抬升" 以及 "強風負載" 測試

igus® 在內部實驗室進行特定應用測試,以提供持久的能源供應。

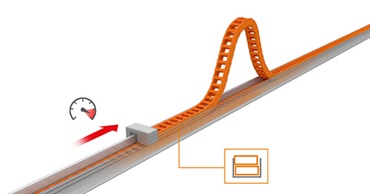

長行程中拖鏈的上升

長行程中拖鏈的上升 5050R 拖鏈系統在上升中的測試條件為:200 公尺的運行距離以及 7.5kg/m 的負載

結果: 5050R 系列的能量傳輸保護拖鏈僅在推力超過 8,000N 時才會上升。

igus® 解決方案: 帶有上升保護裝置的導槽使能量供應系統安全地保持在導槽中

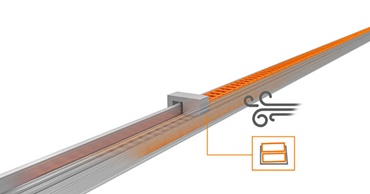

長行程中的風力負載

長行程中的風力負載

問題: 55 英里/小時的風速是否會影響 4040CR 系列拖鏈的功能?

結果: 在 55 英里/小時的風速下,只有導槽會輕微彎曲

igus® 解決方案: 高強度 “HD導槽固定配件” 可防止導槽在風力負載作用下彈性變形

測試 "長行程": 輪式拖鏈已在長達240m的距離和高達8m / s的速度下進行了測試
