Das Zahnrad ist ein rundes Bauteil, welches am Umfang mit gleichmäßig verteilten Zähnen versehen ist. Es dient der Kraftübertragung zwischen zwei rotierenden Zahnrädern oder zwischen einem Zahnrad und einer Zahnstange. Je nach Anwendungsfall kommen weitere Bauformen zum Einsatz.

Welche Arten von Zahnrädern gibt es?

Die häufigsten Arten von Zahnrädern/Verzahnungsbauteilen sind: Stirnräder (finden Sie auch in unserem Online Shop) Zahnstangen Schneckenräder Kegelräder Oft werden unterschiedliche Zahnrad- und Verzahnungsarten miteinander kombiniert, um bestimmte Bewegungsabläufe zu realisieren.

iglidur® 齒輪

耐磨性高4倍

立即更換

線上商店

抗磨損、耐磨工程塑膠齒輪
可單獨生產或大批量生產，數量不限

錐齒輪

同步齒輪直徑：1:1 - 1:5
模數：1 - 3.5

前往線上商店

正齒輪

齒數：12 - 150
模組：0,5 - 3

前往線上商店

齒條

模組：0,5 - 3
長度：250mm

前往線上商店

傘齒輪

同步齒輪直徑：1:1 - 1:5
模數：1

前往線上商店

特殊零件

我沒有在商店裡找到我想要的尺寸，或者我需要為我的應用客製化齒輪。

提出特殊零件需求

CAD數據下載

查看CAD數據庫中的齒輪/齒條CAD數據或直接免費下載。

前往CAD數據庫

免費目錄和樣品

立即訂購免費齒輪樣品盒或下載齒輪產品手冊。

立即申請索取

線上研討會

iglidur®工程塑膠齒輪在汽車產業的應用

此線上研討會的主要內容包括：

易格斯產品在汽車產業的應用介紹
iglidur® 工程塑膠齒輪的優勢
易格斯的製造能力——從製造打樣(原型)到批量生產
易格斯產品應用實例

立即觀看

立即提出需求!

由 iglidur® 高品質工程塑膠材質製成的齒輪在使用時無需潤滑和保養。它們的組成非常特别，包括工程塑膠基材、強化纖維、界面乳化劑和固態潤滑劑，因此非常耐磨。我們的齒輪已在多種不同應用中證明了自己的價值。iglidur® 材質在我們自有的測試實驗室中已接受全面測試。根據您應用中的主要參數，我們免費為您提供有關材質、製造技術和加工技術的建議，協助您以可靠的技術生產客製化齒輪。

齒輪測試：持續循環直到齒輪斷裂

X軸：材質，Y軸：測試中的循環次數，由xirodur B180和POM製成的齒輪接受了測試。200rmp和2Nm條件下，直到齒根斷裂的平均循環次數。

所有由高品質工程塑膠iglidur® 材質製成的齒輪都在易格斯實驗室中受過全面的測試

我們的製造方式

不管是單一零件，還是大批量，甚至數百萬個，均可生產。

塑膠射出齒輪

由種類最為繁多的iglidur® 材質製成
可選擇標準尺寸
可選擇不同的輪轂搭配
大批量生產客製化特殊零件
經濟實惠的大批量生產

立即了解詳情

3D 列印齒輪

交貨時間一至三個工作天
無最小訂購量限制
線上齒輪和齒條CAD配置器
用於原型打樣

機械加工齒輪

由iglidur® 棒材加工製成
適合生產量中等或較少的經濟效益
適用於大批量齒輪

立即了解詳情

2022年齒輪新品

精進技術、降低成本：我們至少能幫您實現一個方面。這是我們多年來一直在切實履行的承諾。快來了解一下2022年的iglidur®齒輪新品吧。

了解更多

工程塑膠齒輪應用實例

用於汽車行業的齒輪

多年來，汽車中電子和機電零件的比例不斷增加。原因之一是人們對於汽車的舒適度和安全的要求增加。負責為所有這些零件供電的線束是許多汽車中僅次於發動機的第二重零件。在需要供應電力和信號的汽車元件中，制動器佔很大一部分。

前往應用頁面

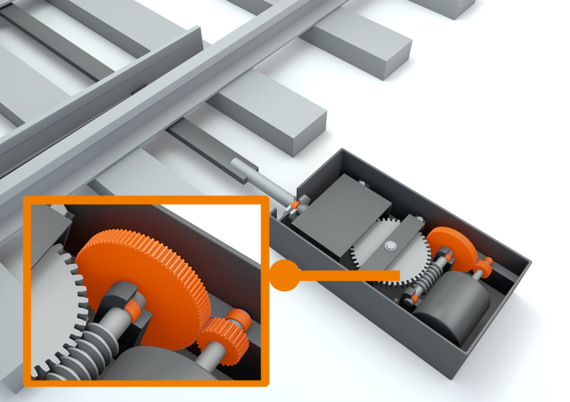

用於鐵路技術的塑料齒輪

鐵路需要道岔以減少運行中斷。道岔可以確保軌道車輛從一條軌道無縫過渡到另一條軌道。可靠的道岔是客運和貨運平穩運行的基礎。

前往應用頁面

用於電動自行車的塑料齒輪

現在的電動自行車越來越輕，而且運行時產生的噪聲很小。運行時幾乎聽不到任何馬達噪音。但是，對於來自德國賴希斯霍夫的Lars Hartmann等足智多謀的發明家來說，這還遠遠不夠。他們認為，自行車鏈條的背景噪音太大了，這個問題需要解決。作為自行車鏈條的導輪以防止其與車架相撞的金屬鏈輪在運行時會產生巨大的噪音。在尋求解決方案時，他想起了他在展覽會場上看到的易格斯展出的3D列印服務，透過該服務可以使用3D列印機經濟高效地製造單個零件。

用於電動汽車充電系統的工程塑膠齒輪

奧地利格拉茨的Easelink公司開發出一款名為“Matrix Charging”的充電系統，它由兩部分組成。連接到電源的充電板安裝停車場中。當電動汽車停放在充電板上方時，車輛底部的充電連接器就會下降並附著到充電板上。充電過程會自動開始，司機無須手動連接充電線，這類似於感應充電，但充電功率要高出十倍，效率高達99%。

前往應用頁面

塑膠齒輪用於消防隊

Fraport AG的現場消防隊負責保障法蘭克福機場的消防安全。其機場消防車上裝有車頂高壓水槍，它使用伺服馬達來改變噴嘴的角度。由於噴嘴的角度在噴水過程中也要改變，因此伺服馬達要承受極高的負載。高壓水槍已經使用十年，齒輪已經磨損，必須要進行維修。

前往應用頁面

易格斯齒輪的永續性

易格斯工程塑膠齒輪無需外部潤滑，一滴潤滑油都不用。這對我們的客戶和環境都有好處。此外，齒輪採用經摩擦優化的材料製成，因此它磨損更小，所需的能耗也更少。

以下就是我們研發這種齒輪的原因：

iglidur®齒輪已在眾多應用中驗證可靠，也在易格斯測試實驗室裡接受過各種真實應用模擬測試。例如，我們對使用iglidur®齒輪的齒輪箱的扭矩波動、效率和側隙進行了電氣測量和評估。通過從這些測試中獲得的豐富經驗，我們不斷改進齒輪並優化齒輪在磨損程度較高的持續運行應用中的性能。

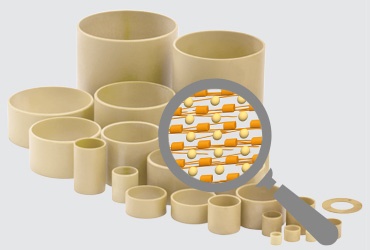

iglidur®齒輪的特點是它們非常耐磨。這種齒輪的材料構成非常特別，其中包括基礎工程塑膠、纖維、填充物和固體潤滑劑，因此齒輪的磨損係數很低，且無需額外潤滑。如此，齒輪所需的維護工作量顯著降低並大大減少了停機損失。

常見問題與解答

齒輪是什麼？
齒輪是一種圓形零件，輪緣上有均勻分佈的輪齒。它能傳遞兩個旋轉齒輪或齒輪和齒條之間的力。根據應用的不同，需要選擇不同類型的齒輪。

有哪些齒輪類型？
最常見的齒輪/齒輪零件類型如下：

不同類型的齒輪通常會搭配使用，以完成某些運動序列。

齒輪組合有何要求？
為了使齒輪輕鬆移動，齒輪的輪齒可以相互咬合非常重要。為此，齒輪的輪齒必須具有相同的尺寸，即它們的模數相同。這一點適用於所有類型的齒輪組件，包括齒輪齒條、傘齒輪等。

什麼是齒輪的模數？
齒輪的模數表示齒輪的尺寸。模數等於分度圓直徑除以齒數，即m=d/z。
需要注意的是，只有模數相同的齒輪才能組合使用。

齒輪的使用壽命有多長？
齒輪的使用壽命受很多因素影響，比如齒輪的規格（如齒輪模數或齒數）以及齒輪的應用情況（如應用溫度、扭矩或速度）等。如果您想了解特定齒輪在您的應用中的預測使用壽命，歡迎填寫下方表格，申請免費計算齒輪的使用壽命。
立即申請

如何使用iglidur®高性能工程塑膠生產齒輪？
易格斯的齒輪主要採用以下三種製造工藝製成：

對iglidur®塑膠顆粒進行射出成型
對iglidur®圓棒材進行機械加工
對iglidur®雷射燒結或FDM材料進行3D列印

對此，我們可以為您提供免費諮詢服務，諮詢無任何附加條件，以幫您找到最具成本效益的解決方案。

iglidur®齒輪是如何進行測試的？
我們在測試實驗室裡對由各種iglidur®材料製成的易格斯齒輪進行測試，我們會在各種條件下對它們進行測試。我們很樂意為您提供樣品，供您進行與您的應用相關的測試。

易格斯齒輪的最低起訂量是多少？
我們的齒輪無最低訂購量限制。您可以聯繫我們了解詳情後再訂購，無最低訂貨量要求。

iglidur®齒輪需要潤滑嗎？
iglidur®齒輪無需外部潤滑。用於製作齒輪的所有材料均經過摩擦優化，專為乾式運行而設計。如果您一定要給齒輪潤滑，請務必使用無矽潤滑劑。

可以客製齒輪嗎？
可以，得益於我們多樣化的製造工藝，我們可以為您生產特殊幾何形狀的齒輪，且對訂購產品數量無限制。我們很樂意針對您所需的特殊幾何結構和適用材料為您提供專屬的建議。您可在此提交申請，以諮詢關於客製齒輪的資訊。

iglidur®齒輪的優點有哪些？
iglidur®齒輪無需任何外部潤滑上油，並因此免維護。此外，這種齒輪還具有很長的使用壽命，這是因為其製作材料iglidur®中含有特殊的構成成分，非常耐磨。與金屬齒輪相比，工程塑膠齒輪運行更安靜，操作性也更佳。另外，由於齒輪材料經過摩擦優化，因此齒輪的摩擦係數也很低。

何時需要更換齒輪？
一旦齒輪由於磨損而無法再進行動力傳輸，就必須更換。通過確定正確的模數、齒數等幾何調整或者通過選擇合適的材料，能有效提高齒輪的使用壽命。

iglidur®齒輪適用於哪些產業和領域？
iglidur®齒輪適用於幾乎所有產業及產業。針對不同領域的應用，我們可提供不同的材料，例如符合FDA標準或某些防火標準（如汽車產業）的材料等。
