適用於長行程的導槽

在拖鏈滑動的長行程中會使用導槽（根據拖鏈種類從5米到12米不等）。導槽有助於拖鍊和拖管進行低摩擦平穩運行。如果固定端安裝在行程的中間位置（"中間固定"），那麼拖鏈會自滑行一半行程。對於另一半行程，我們建議在導槽中安裝耐磨滑條助拖鏈滑動。我們為導槽配備了由高度耐磨工程塑料製成的耐磨滑條（鋼製滑動表面RS除外）。

鋁製超級導槽

用於通用機械工程的基本設計。用於廠房建設的重載型產品。

側板材質：鋁

鋁製超級導槽 - igus® 導槽標準

  • 模組化套件系統有兩個型號 - 基本型和重載型
  • 易於安裝的模組化設計
  • 耐磨條確保拖鏈在高速運行時耐磨損
  • 耐腐蝕、耐海水的鋁製導槽
  • 靈活的裝配 - 緊固的結構，獨立的導槽長度和尾部連接
  • 接口接頭 - 帶快速安裝卡扣的工程塑膠
  • 高分子 PE 製成的工程塑膠耐磨條
  • 底部夾具可安裝在內側或外側 - 直接安裝在表面或 C 型槽上
  • 導電性符合 DIN EN 61537 - 標準
  • 可透過安裝滑動條和橡膠靜音條減少噪音
  • 在一些高要求的應用中，底部夾具可確保安全穩固
  • 固定端模組可簡單快速地將拖鏈的固定端緊固在超級鋁槽上，無需鑽孔

970.30.SL / 970.31.SL

導槽側板外高: 77 毫米
適用系列: E2 - 10 & B15/Zipper - 15 & R15

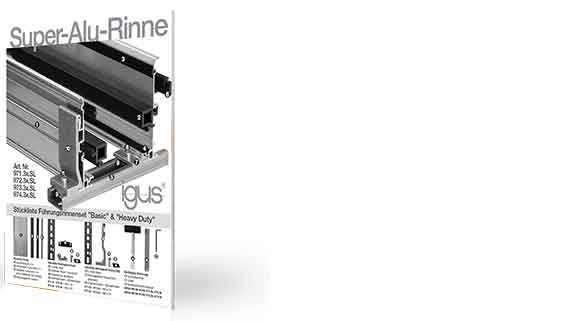

導向槽PDF檔

970.30.SL / 970.32.SL

導槽側板外高: 77 毫米
適用系列: 1500/E4.21

導向槽PDF檔

971.30.SL / 971.31.SL

導槽側板外高: 87 毫米
適用系列: E2.26/2500/255/R48/E6.29/R6.29/EF61.29/E61.29

導向槽PDF檔


972.02.30.SL / 972.02.31.SL

導槽側板外高: 87毫米
適用系列: E4.31L/R4.31L/E4.28/R4.28/
E61.35/E6.35

導向槽PDF檔


972.30.SL / 972.31.SL

槽側段外高：117mm
適用系列：E4.38L / R4.38L / E4.32 / H4.32 / R4.32 / E61.40 / E6.40 / R6.40 / E4Q.34 / H4Q.34

導向槽PDF檔


972.30.SL / 972.32.SL

導槽側板外高: 117 毫米
適用系列: E2.38/2700/R58

導向槽PDF檔


973.30.SL / 973.31.SL

槽側段外高：144mm
適用系列：E2.48 / 3500 / R68 / E4.48L / R4.48L / E4.42 / H4.42 / R4.42 / E61.52 / E6.52 / R6.52 / E4Q.44 / H4Q.44

導向槽PDF檔


974.30.SL / 974.31.SL

槽側段外高: 184mm
適用系列: E4.64L / E4.56 / H4.56 / R4.56 / 14040 / 14140 / R18840 / 14240 / 14340 / E61.62 / E6.62 / E4Q.58 / H4Q.58

導向槽PDF檔


974.30.SL.HD/974.31.SL.HD

"重載"型
導槽側板外高: 184 毫米
適用系列: E4.56/H4.56/R4.56/14040/14140/18840/
14240/14340/E61.62/E6.62

導向槽PDF檔


975.30.SL / 975.31.SL

槽側段外高：184mm
適用系列：E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / 15250 / 15350 / E61.80 / E6.80 / E4Q.82 / H4Q.82

導向槽PDF檔


975.30.SL.HD/975.31.SL.HD

重載型
導槽側部外高：184mm
適用系列：E4.80/H4.80/R4.80/15050/15150/19850/15250/15350/E61.80/E6.80

導向槽PDF檔


固定端模組/终端

鋁製超級導槽的固定端模組
快速固定
無需鑽孔

固定端模組概覽
在鋁製超級導槽中安裝工程塑膠固定點模組
使用夾具安裝鋁製超級導槽

鋼制導向槽

適用於建築機械

材料：鍍鋅鋼/不銹鋼（可根據客戶要求提供）

鋼製導槽

特性：鋼制導向槽 - 極為穩固，適用於重載型機械

  • 穩固可靠的鋼製導槽
  • 安裝簡單，直接固定在地面上或透過接頭固定
  • 直接安裝在 C 型槽上
  • 多種選擇，兩片式設計，可調整拖鏈寬度
  • 可選用鍍鋅鋼和不銹鋼（材質:1.4301,14404,14571）
  • PE 製成的工程塑膠耐磨條
  • 側邊安裝時要留有適當的間隙，並固定在下面
  • 可選擇固定端模組，快速安裝 - 無需鑽孔
  • 導電性符合 DIN EN 61537 - 標準

鋼制導向槽的裝配視頻

90.30 / 90.31

導槽側板外高： 480 毫米
適用系列: 800/840

導向槽PDF檔

92.30 / 92.31

導槽側板外高: 70 毫米
適用系列: E2.26/2500/255/E6.29/R6.29/
EF61.29/E61.29

導向槽PDF檔

93.30 / 93.31

槽側段外高: 130mm
適用系列: E2.48 / 3500 / R68 / E4.42 / R4.42 / R4.48L / E6.52 / R6.52 / E61.52 / E4Q.44 / H4Q.44

導向槽PDF檔


94.30 / 94.31

槽側段外高：170mm
適用系列：E4.56 / H4.56 / R4.56 / 14040 /14140 /
R18840 / 14240 / 14340 / E6.62 / E4.64L / E4Q.58 / H4Q.58

導向槽PDF檔


95.30 / 95.31

導槽側部外高：100mm
適用系列：E2.38/2700

導向槽PDF檔


96.30 / 96.31

槽側段外高：220mm
適用系列： E4.80 / H4.80 / R4.80 / 15050 / 15150 / R19850 / E6.80 / E61.80 / E4Q.82 / H4Q.82

導向槽PDF檔


97.30 / 97.31

槽側段外高：130mm
適用系列： E4.32 / H4.32 / R4.32 / E4.38L / R4.38L / E6.40 / R6.40 / E61.40 / E4Q.34 / H4Q.34

導向槽PDF檔


98.30 / 98.31

導槽側板外高: 300 毫米
適用系列: E4.112/4.112/1640/R1608

導向槽PDF檔


99.30 / 99.31

導槽側板外高: 130 毫米
適用系列: E4.28/R4.28/E4.31L/R4.31L/E6.35/E61.35

導向槽PDF檔


91.10 - 91.71

導槽側板外高: 48 毫米
適用系列: E2 mini - 10 & B15/Zipper - 15 & R15

導向槽PDF檔

管式導向槽系統RS

重量輕且耐髒汙

易格斯管型導槽可快速安全地引導拖鏈。 推薦用於簡單要求的應用和行程速度小於 2 m/s、行程距離小於 50m 的情況。

  • 有髒污或切削屑的環境下也可使用 - 這些碎屑會從拖鏈縫隙中掉落
  • 輕鬆設置正確的寬度 - 配件墊片將與訂單一併出貨
  • 管材材質可選鍍鋅鋼或工程塑膠

triflex® RS 模組化自動回縮系統

92.70 / 92.71

導槽側板外高: 90 毫米
系列: E2.26/2500/255

導向槽PDF檔

93.70 / 93.71

導槽側部外高：146mm
適用系列：拖鏈E2.48/3500

導向槽 PDF 檔

95.70 / 95.71

導槽側部外高：126.3mm
適用系列：拖鏈E2.38/2700

導向槽PDF檔

有鎖定機制的導槽系統

簡單且經濟實惠

易裝式導槽是一個易於裝配、節省空間、經濟實惠的導槽系統，適合長度達 50 公尺的應用。

  • 比一般市面上的導槽更小
  • 快速簡單地安裝
  • 內含填充片使內寬固定
  • 無需複雜的寬度設置
  • 內部連接處無尖銳的金屬邊緣
  • 鍍鋅鋼(可選不銹鋼)製成的緊湊導槽零件

有鎖定機制的導槽系統

91.930 / 91.931

導槽側板外高: 55.5mm
適用系列: Zipper -  15 & R15/E2 mini - 10 & B15

導向槽PDF檔

92.930 / 92.931

導槽側板外高: 76.6 毫米
適用系列: E2.26/2500/255

導向槽PDF檔

93.930 / 93.931

導槽側部外高：138.6mm
適用系列：拖鏈E2.48/3500

導向槽PDF檔


95.930 / 95.931

導槽側部外高：106.6mm
適用系列：拖鏈E2.38/2700

導向槽PDF檔
