輪式拖鏈系統——以滾動代替滑動

經全世界1000多個應用的驗證

常規設計的拖鏈以滑動模式(而非滾動)進行長行程運轉。開發“輪式拖鏈”滑動解決方案就是為了克服這種運轉模式的技術限制,如減少摩擦,而方法是以滾動代替滑動。為此,我們在鏈節中集成了塑膠滾柱,從而確保整個拖鏈都具有完美節距。 這樣就能減少所需的驅動力,使運轉更平穩、靜音且振動更低。 近些年來,市場對超長行程拖鏈的需要穩步增長。 400米以上的行程會帶來新的挑戰,如起重機系統中電纜以達50千克/米的負載快速運動。

滾動替換滑動

滾柱延展鏈節在滑動應用中可承受更高的額外負載,寬度可達2米以上。


滾動替換滑動

以滾動代替滑動
Y = 抗拉強度——剪切力百分比
X1 =行程,X2 =拖鏈長度
A = 輪式拖鏈
B = 標準拖鏈。
數據:負載10kg/m


輪式拖鏈——實現超長行程

441.3米的超長行程,以igus®輪式拖鏈5050R系列實現。


輪式拖鏈的7大用途

  • 將移動拖鏈的驅動力 大幅降至不到原来的25%
  • 最高行駛800米
  • 速度可達6米/秒
  • 不同類型的辊在不同的情况下獲得最佳效果
  • 對受污染應用穩定的滾動阻力
  • 可作為即用型、客製型系統供應
  • 對客製型系統的保證(取決於應用)

應用領域
對於必須實施高速、長行程的應用,igus® 輪式拖鏈是必須之選。如終點攝影機中或物料搬運系統中。即使在起重機業或位移系統中速度較慢的應用中,低摩擦係數的系統仍可以節省成本,因為驅動力會小很多。

輪式拖鏈

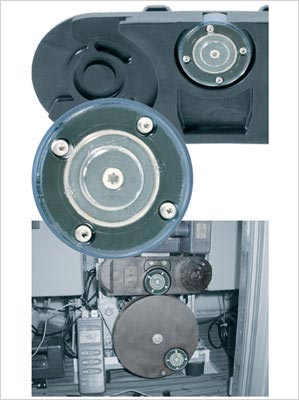

特殊滾輪測試台,用於針對不同客戶要求的測試


輪式拖鏈交貨流程

内高32、35、42、45、56和80毫米,寬度可從50毫米到最長數米,並現貨供應。 您可以自己决定igus® E4系統的所有内部分隔和安裝'。 各個拖鏈的標準導槽均備有常備庫存。輪式拖鏈在一般情况下,都可從兩側快速打開。 可提供幾種不同的滾輪材質和形狀(側輪等..)。 不會生鏽的不銹鋼滾輪也是輪式拖鏈的標準滾輪。 輪式拖鏈可以以全裝配拖鏈系統的形式提供。 igus®專家將根據您的規格安裝chainflex®耐彎曲電纜以及接頭和配件,並包裝妥當,以便於您安裝。 根據行程長度,輪式拖鏈可以以滾筒的形式交貨。有850多種耐彎曲電纜,耐繞線可供選擇,我們還會為這套拖鏈系統提供產品保固文件。

系統所需要的配置均有我們的項目組進行設計。 我們非常樂意接到您的訂單。 您隨時都可以跟我們聊聊您的應用或專案。

選型表

系列 内部高度 内部寬度 外寬 外高 彎曲半徑
hi Bi Ba ha R
[mm] [mm] [mm] [mm] [mm]
輪式拖鏈——每個鏈節都有橫桿的拖鏈
2828R 32 50-400 73-423 54 125-300  Anfragen
2700R 35 50-175 66-194 50 150  Anfragen
3500R 45 50-250 70-270 64 200  Anfragen
3838R 42 50-400 77-427 64 150-350  Anfragen
4040R 56 50-600 86-636 84 200-400  Anfragen
5050R 80 50-600 100-650 108 250-500  Anfragen
輪式拖鏈——拖管,全閉式
R7728R 32 50-300 73-323 54 150-300  Anfragen
R7838R 42 50-300 77-327 64 200-350  Anfragen
R8840R 56 75-462 111-499 84 300-400  Anfragen
R9850R 80 75-462 125-513 108 300-1000  Anfragen
