chainflex® 耐彎曲高柔性電線電纜持久耐用！

chainflex® 電纜的設計理念和賣點以及我們對電纜設計自信的原因

客戶所需要的好的能量供應系統就是能夠正常工作，因此，它需要 系統中所有的元件運行正常，包括用於該系統中的電纜。從上世紀 80年代早期開始，工業自動化令能量供應系統經常超負荷運作，導 致電纜無法正常工作，在某些嚴重的情況下，電纜“起旋”和斷裂 導致整個生產線停產，造成了巨大的經濟損失。 為了幫助客戶找到解決問題的方法，易格斯決定開發新產品。作 為全球性的跨國公司，易格斯開始發展完整的拖鏈系統。現在所 有的拖鏈和chainflex®系列電纜都來自同一個生產地，並且有根據 實際工作環境提供的系統保證，憑藉1989年以來不斷積累的技術 和嚴格的測試。我們的電纜設計理念不斷更新。現在我們致力於 幫助世界所有廠家的機器都無故障地持續運行。

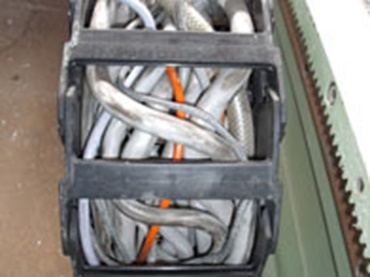

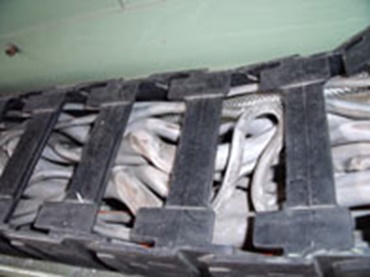

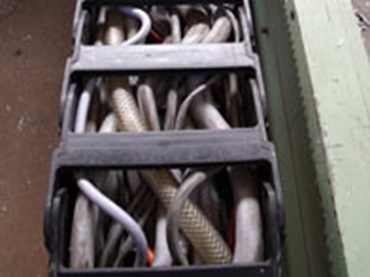

如何預防“起旋”現象？

分層成纜電纜的特點

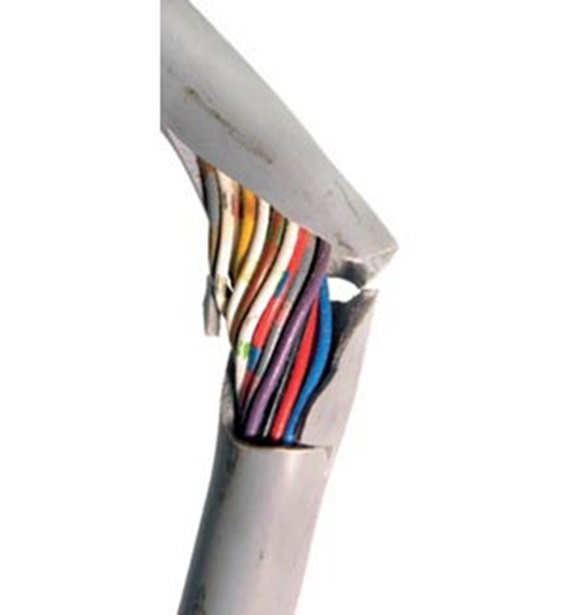

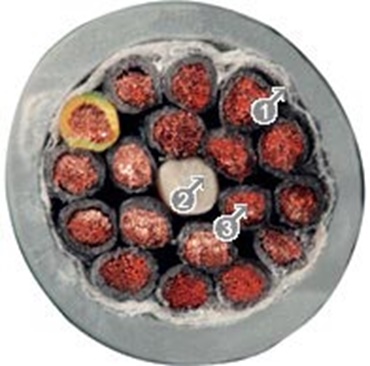

分層成纜的電纜易於製造，是所謂的低價“適用於拖鏈”的電 纜。但是，當起旋導致整個系統無法運行時，當初廉價的誘惑就 轉化為高價的錯誤，這些問題是如何產生的呢？讓我們看一下這 種電纜的結構在分層成纜的電纜線中，電纜的芯線大多圍繞中心線被緊緊的絞 成幾層，外面包裹的管狀護套。在遮罩電纜中，芯線被羊毛織物 或箔金材料包裹。那麼當這樣的一根12芯的電纜進行常規運行 時，會發生什麼情況呢？ 當電纜彎曲受力時，電纜的內徑受壓而外徑受拉。起初由於材料 的彈性，電纜能正常工作，但不久之後，材料過度受力導致材料 永久變形。經過這種特殊的擠壓過程，電纜的芯線形成不同的受壓和拉伸區域。起旋現象就產生了。大多數情況下，電纜會很快斷裂。

我們從1989年起花費巨額的資金對多束成纜的電纜進行了數百萬次的有效測試

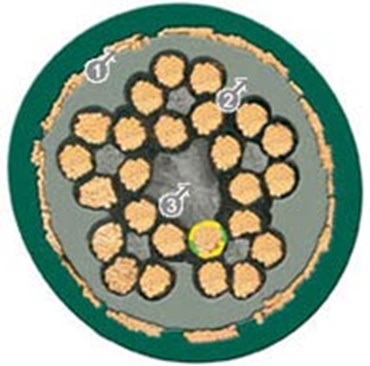

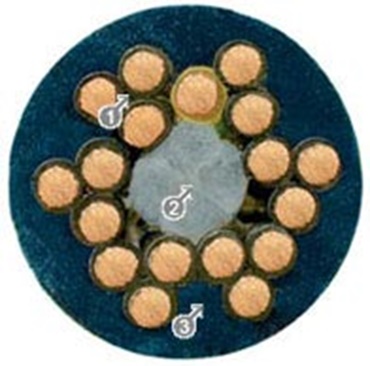

多束成纜電纜的內部結構是精密的編織結構，這基本解決了上面 提到的問題。這裏litz電纜由一種特殊的瀝青絞成纜，再將芯線單 獨絞成束。下一步是將芯線圍繞一個抗拉材料做的中心絞成束， 這個是真正的中央芯線。 由於多重絞成束的工藝，在電纜內部，芯線多次改變彎曲電纜的 內徑和外徑。高度緊拉的中心線周圍的拉力和壓力彼此平衡，使 得電纜的內部結構有可靠的穩定性。因此電纜在最大的彎曲受力 作用也能保持穩定。

什麼是EMC問題和遮罩線破損

原則上，電纜遮罩必須完成兩項目標：

由於錯誤的干擾會嚴重損害系統本身或外部系統，所以遮罩的兩 個任務同等重要。此外，更重要的問題是不正確的遮罩從外觀無 法察覺，這使故障檢修系統的工作變得非常困難。這些問題是如 何產生的呢？

從電纜的內部構造中，我們能夠再次找到答案，電纜的遮罩是否 是為運動著的電纜設計的呢？
遮罩靜止的電纜十分簡單，但是要保證持續運動的遮罩電纜就會困難 很多。在一些所謂的“適合拖鏈" 的電纜內部結構中，中間束層是由 箔金或羊毛織物包裹的，這種束層假設能將芯線和遮罩帶隔離。然而 對於靜止電纜行之有效但對於運動電纜往往束手無策。電纜運動時羊毛織物或箔金無法在束線層、遮罩層和護套之間建 立聯繫，而在壓力下還會分裂成片。由此利用金屬遮罩、橡膠絕 緣芯線遮罩漏電的方法被採納。但是遮罩層的製造本身費時而且成本又高，於是又改用外部遮罩 編織帶或者簡易的電線包裹。這種方法的缺點非常明顯：外露的 遮罩層在運動時遮罩效果有限，而且運動和材料的膨脹會進一步 降低這種效果。遮罩層的種類是十分重要的，然而在一些產品目 錄中甚至都沒有提到。
在易格斯大約70%以上的線遮罩和90%以上的光學遮罩電纜中， 易格斯通過優化的內部結構有效的降低了這些弱點。實際上所有 的chainflex®遮罩電纜，都在絞線結構外部添加了強力擠壓成型的 內護套。這第二層護套完成了兩個任務：

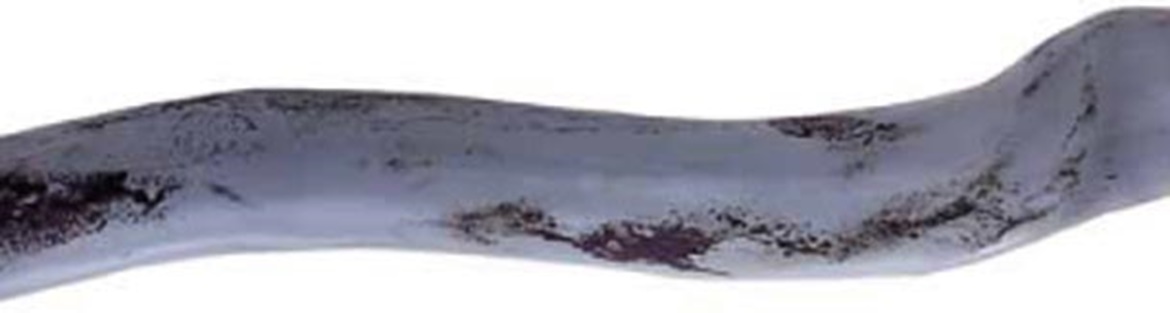

護套磨損或破損

甲胄式擠壓成型護套

適合拖鏈的高柔性電線電纜的品質保證

更多資訊
