drylin® E馬達驅動滑台產品概覽 –“E”代表電力

drylin® E 產品搜尋和使用壽命計算

當您選擇了應用參數後,選型軟體將顯示出適用的線性滑台和馬達。 產品查找器計算滑台的單價以及馬達負載和預計可使用的迴圈數。 只需點擊幾下,您就可以配置出包括馬達、線材和安裝部件的完整滑台。


顯示全螢幕
交付系統:
D1 馬達控制

drylin® E 馬達控制系統 D1

適用於所有 igus® 馬達的馬達控制系統

實現各種自動化任務,無需編程。用於單軸或室內直線機器人和 DeltaRobot,集成網絡服務器用於數據輸入/無需安裝軟體或應用程序,適合電腦、平板電腦或智慧型手機。步進 (ST)、直流和 EC 馬達,具有高達 21A 峰值電流和 48V 輸入/輸出,模擬輸入,CANopen,ModbusTCP,用於連接至 Siemens 或 Beckhoff 等主控制系統

D3 馬達控制

drylin® E 免上油線性滑軌馬達控制系統 D3

適用於所有 igus® 直流馬達的馬達控制系統

無須軟體和電腦,直接在控制系统上,輕鬆實現自動化 通過限位開關或透過馬達功耗進行操作。 直接在外殼上進行左/右操作和速度控制。可選擇外部開關/操縱桿。 各種運行模式,提示操作和不間斷運行。 各種可調加速爬升。24 V / 2.5 A 供電。

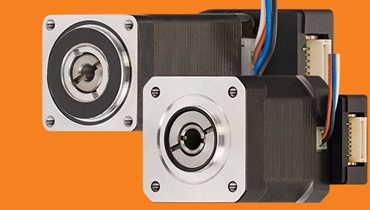

步進馬達NEMA17

drylin® E NEMA 17

尺寸小,動力大

這個小馬達具有令人印象深刻的大扭矩和高速度。 可靠,快速移動較小負載。

步進馬達NEMA23

drylin® E NEMA 23

最普遍的步進馬達尺寸

大扭矩和高速是主要優點。該馬達是中等負載範圍內應用的最佳選擇。

步進馬達NEMA23XL

drylin® E NEMA 23XL

動力馬達,中等尺寸

約雙倍扭矩的典型NEMA23的先進發展。 安裝尺寸與在NEMA23中相同,所以其可以用於相同的安裝面上。

步進馬達NEMA34

drylin® E NEMA 34

大尺寸,動力機組

高負載應用應使用該大型產品。 重載或平行雙軌上層結構是典型的工作環境。

drylin® E線性模組主軸馬達

drylin® E線性模組——主軸馬達

這被用作狹小安裝空間內針對客戶設計的獨立解決方案。

直流馬達——簡單旋轉

drylin® E線性模組——直流馬達

直流馬達可執行簡單的直線運動。 馬達可由電池或簡易供電裝置帶動旋轉。

drylin® E線性模組編碼器馬達IP65/IP68

drylin® E - NEMA23 IP65 & IP68

IP65(防濺水)和IP68(水下)步進馬達最適合潮濕環境中的應用。

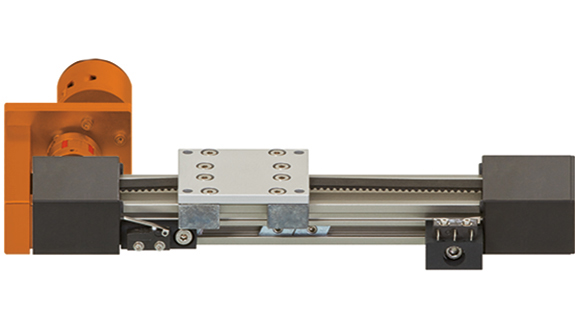

drylin® E 馬達驅動滑台——用於步進馬達的減速機

drylin® E線性模組——步進馬達變速箱

以更小的馬達完成重載位置調節或衝程運動。

帶花鍵的 drylin® 直流馬達

帶花鍵的 drylin® 直流馬達

帶花鍵的 drylin® 直流馬達

用於伺服馬達的 drylin® E 適配器套件

適用於伺服馬達的適配器套件

用於伺服馬達的 drylin® E 適配器套件

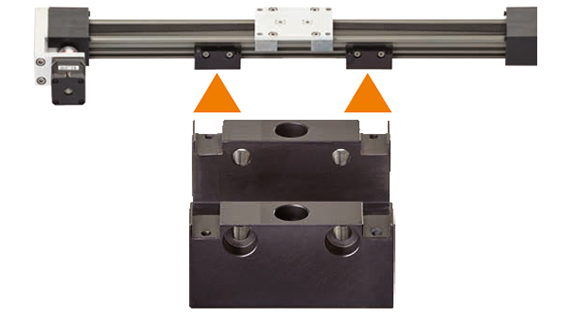

drylin® E線性模組附件

合適的線性平臺和馬達組合決定的墊片、馬達基座和聯軸器。

drylin® E線性模組附件

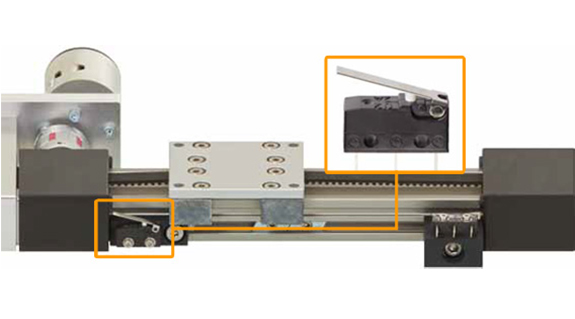

drylin® E馬達驅動滑台——末端和極限開關

適用於drylin®馬達驅動滑台直線滑台的末端和極限開關

drylin® E馬達驅動滑台——末端和極限開關

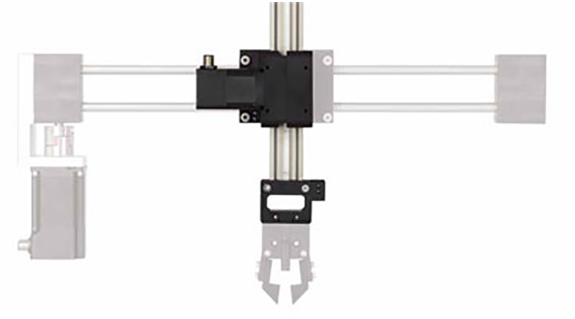

GRW-0630——小負載、高動態

應用於“揀選放置”的小型輕便伸縮型滑台

GRW-0630——小負載、高動態

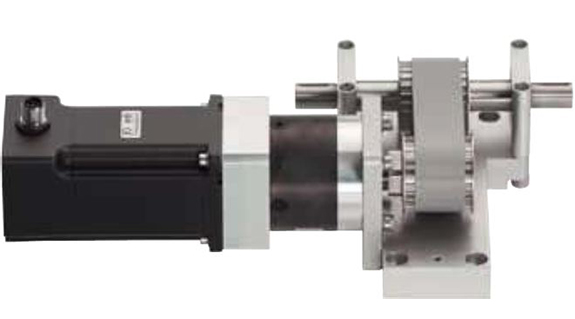

drylin® E 龍門驅動元件

用於龍門的 drylin® E 驅動元件— —為龍門結構節省空間

drylin® E 龍門驅動元件

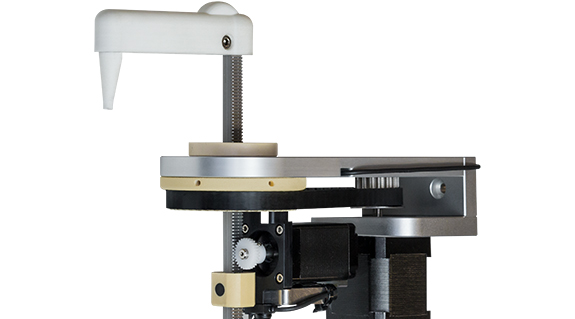

Stroke x2 for gantries ...

z axis with longer stroke for the lubrication-free drylin® boom arm axes

Stroke x2 for gantries ...

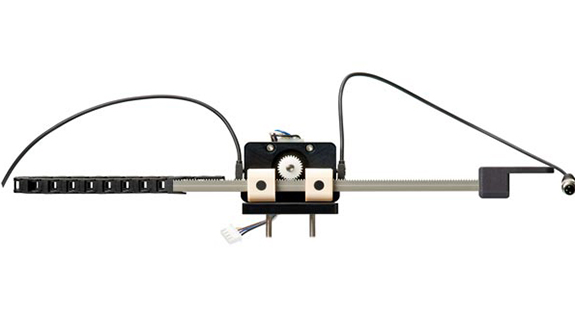

drylin® Q直線導軌/線性滑軌/直線滑軌——機械爪軸

drylin® Q直線導軌/線性滑軌/直線滑軌——機械爪軸,有限空間內的低重量移動部件

drylin® Q直線導軌/線性滑軌/直線滑軌——機械爪軸

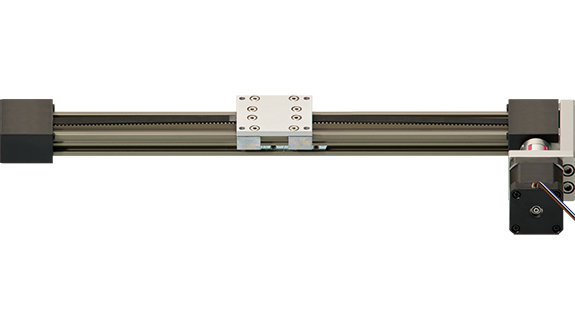

drylin® E 馬達驅動滑台直線滑台,帶馬達

drylin® E 馬達驅動滑台直線滑台,帶馬達

drylin® E 馬達驅動滑台直線滑台,帶馬達

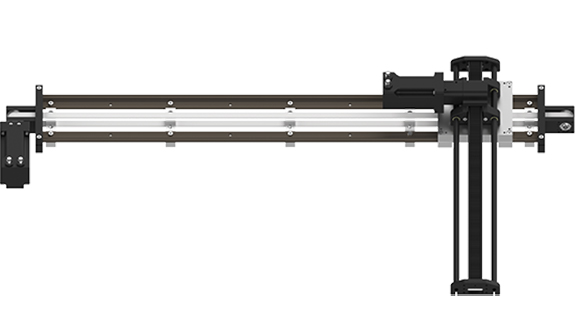

drylin® E 馬達驅動滑台龍門滑台產品系列

drylin® 馬達驅動滑台龍門滑台——平面、直線、三軸

drylin® E 馬達驅動滑台龍門滑台產品系列


A = igus®步進馬達

高性價比

免維修解決方案

四種安裝尺寸

15種類型


B = 爪形聯結器
C = 馬達座:步進馬達連接
D = 滾珠軸承螺桿支架
E = 同步帶,梯形牙或高導程螺桿
F = 由免保養iglidur® J製成的耐磨片
G = 使用工程塑料軸承的免潤滑直線導向系統

馬達尺寸 馬達數據 可能/推薦的軸
帶驅動
主軸
NEMA17 保持扭矩Mo[Nm]=0,5
法蘭尺寸為42mm
ZLW-0630
ZLW-1040
SAW-0630
SAW-1040
SHT-12
SLW-1040
SLW-1080
NEMA23 保持扭矩Mo[Nm]=2,0
法蘭尺寸為56mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA23XL 保持扭矩Mo[Nm]=3,5
法蘭尺寸為60mm
ZLW-0630
ZLW-1040
ZAW-1040
SAW-1040
SHT-12
SLW-1040
SLW-1080
SHT-20
SLW-1660*
SLW-2080*
NEMA34 保持扭矩Mo[Nm]=5,9
法蘭尺寸為86mm
ZLW-1660 SHT-20
SLW-1660*
SLW-2080*

* = 按客戶要求提供
