透過 3D 列印服務快速線上訂購:立即上傳乾式軸承 CAD 檔案並計算價格

3D 列印平面軸承 CAD 配置器

自潤軸承免費 CAD 配置器

3D 列印手冊攤開,橘白設計,介紹 igus Tribo-Printing 技術。

3D 列印服務的設計指南

乾式軸承使用壽命計算器

客戶應用實例

快速 3D 列印原型

塑膠分體滑動軸承,用於可移動貨架。

特殊軸承,快速出貨

攝影機架在球場邊的攝影車上,位於足球場內。

具有特殊幾何形狀的自潤軸承

機械裝置與桌面上的米色零件。

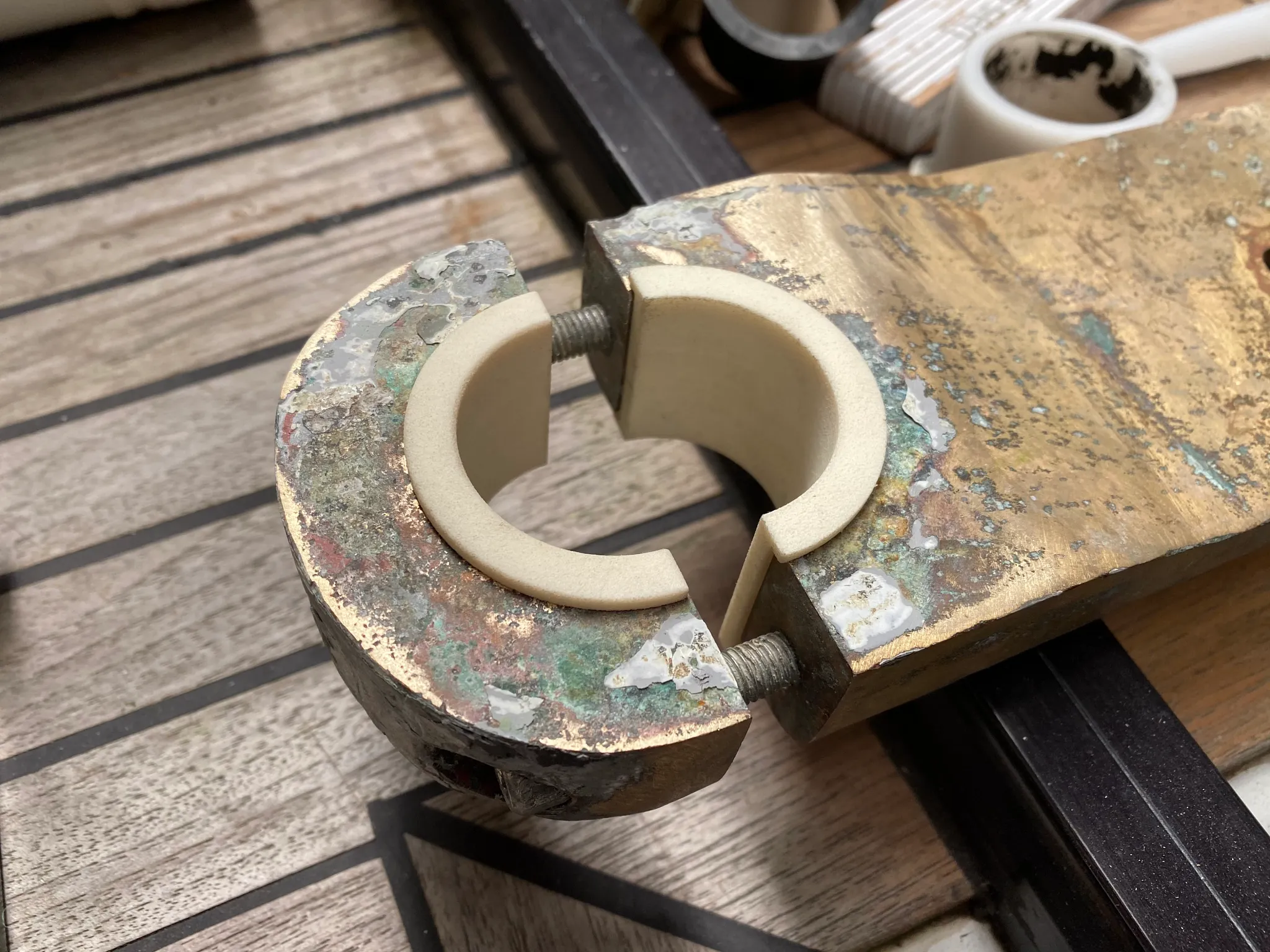

船舵的轉向性能提高

舊化夾具固定在桿件上,白色內襯環清楚可見。

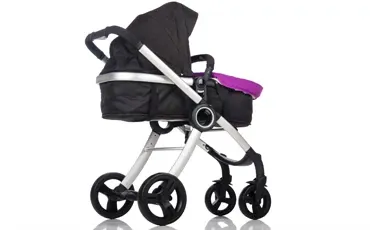

手推車中的免上油自潤軸承

嬰兒車,黑色遮篷與銀色車架,配白色輪子。

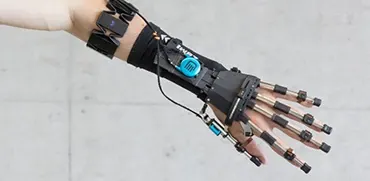

由 iglidur® 工程塑膠製成的 3D 列印零件應用

前臂上的義肢手搭配感測器與電纜。

3D 列印自潤軸承測試:耐磨性是普通塑膠的 50 倍

測試參數:

  • 表面壓力:20 MPa
  • 表面速度:.01米/秒
  • 擺動角度 60°
  • 持續時間:4 週
三種軸承壽命比較圖:3D 列印與射出成型,數值分別為 35、66、368、331 小時。

Y 軸: 使用壽命  [h **]

測試參數:

  • 表面壓力:1 MPa
  • 表面速度:0.3m/s
  • 行程:5 mm
  • 持續時間:1週
軸承磨耗比較:3D 列印軸承的磨耗比射出成型軸承更大。

Y軸:磨損率[µm/km]    X軸:測試材料

測試結果:

測試參數:

  • 表面壓力:10、20 和 45 MPa
  • 表面速度:0.01 m/s
  • 擺動角度:60°
  • 持續時間:1週
比較不同表面壓力下滑動軸承磨耗的圖表。

Y軸: 磨損率[µm/km]

測試結果:

測試參數:

  • 表面壓力:1 MPa
  • 表面速度:0.1 m/s
雙線圖:黑線略為上升後大致持平,橘線下降後趨於平緩。

Y=  摩擦係數[-]

測試結果:

3D 列印磨損測試

為什麼選擇易格斯的 3D 列印?

  • 我們的材料
  • 生產過程
  • 服務與支持

3D 列印新品
