可靠的 e-loop® 頂端驅動器的電纜導引

耐候性好，易於維護、組裝和拆卸

使用頂部驅動的深層鑽機從地底開採石油。那裡的環境往往極端惡劣：風和天氣、污垢以及鑽機和設備的粗暴操作都會對機器部件造成影響。到目前為止，製造商和運營商都依賴所謂的檢修環路來進行電纜佈線，但這往往會造成許多問題。由於纜線沒有明確的彎曲半徑，因此可能會在檢修迴路中移動。在風力極大的情況下，鬆散懸掛的服務環可能會卡在桅杆或照明系統上而斷裂。另一個問題是，如果纜線有缺陷，需要更換整個軟管套件。igus® 已經開發了 e-loop® ，以便在懸吊應用中安全地引導大橫截面和高重量的纜線。

e-loop® 結合了塑膠能量鏈與高強度拉力纜索的優點。拉力透過能量鏈內的拉力纜線傳送到安裝支架和結構。e-loop® 不僅用於石油和天然氣行業，還用於近海工業、陸上供電、建築機械和風力渦輪機。

在一個系統中安全地引導電纜
耐候性和防塵
堅固的 PU 外殼提供防撞保護
即使在操作過程中，也可增加或更換電纜
所有元件均以雙螺絲鎖緊，操作安全性高

立即購買 e-loop®

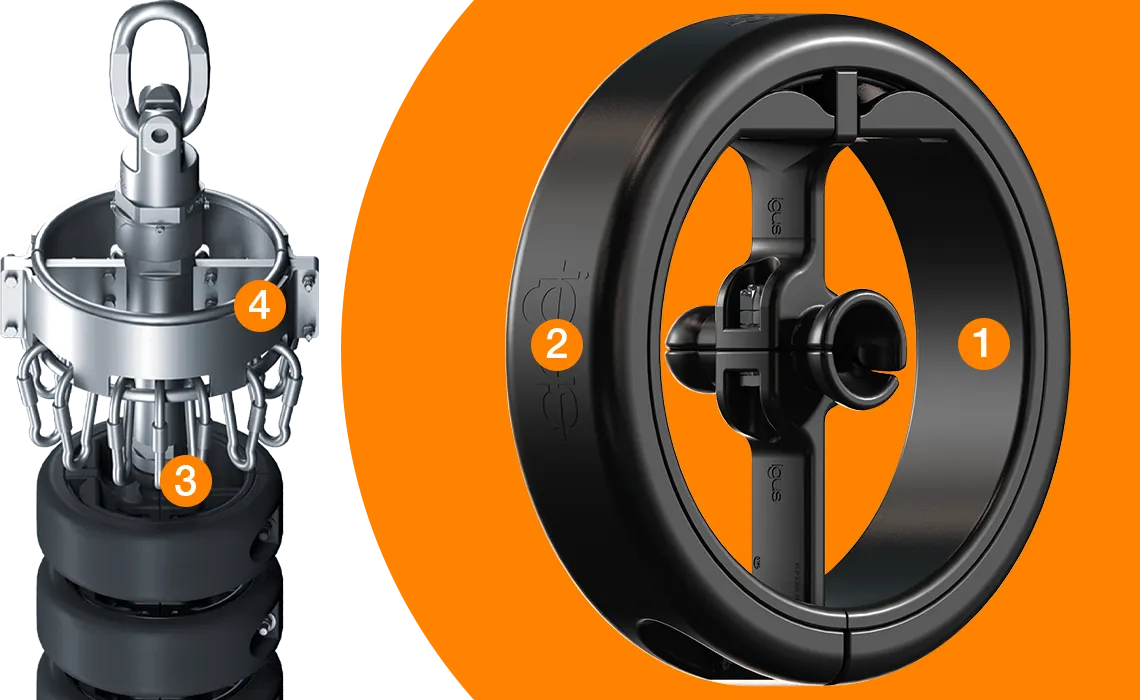

e-loop® 的結構如下

1)內體由四個注塑件組成。其中兩個構成鏈節中的橫桿，並用螺絲固定在一起（以免遺失）。螺絲連接將它們夾在牽引繩上。

2)外部保護器由抗衝擊的 PU 保護器製成，可確保能量鏈和纜索在受到強烈撞擊時受到保護。

單個鏈節夾緊在高強度牽引繩上。繩索本身是塑膠纖維繩，允許的拉伸負荷為 50 kN。
e-loop® 的安裝支架是穩固的鋼制安裝支架。塑料纖維繩可吸收 e-loop® 的全部拉力，並與其結為一體。

e-loop® 產品選擇

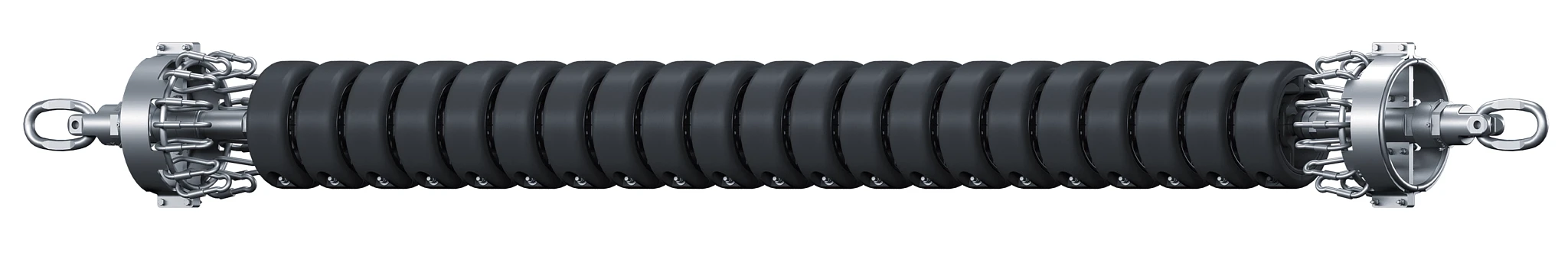

幾乎所有應用程式都可使用動態、全網式 | 軟體

產品料號	內寬 Bi： [mm]	外寬 Ba [mm]	彎曲半徑 [mm]	電纜直徑 [mm]	內部負載 [kN]
ELP.220.01.D	150	220	380	38	4
ELP.300.01.D	230	300	500	75	7
ELP.430.01.D	360	430	680	108	11
ELP.TD.300	230	300	500	75	50

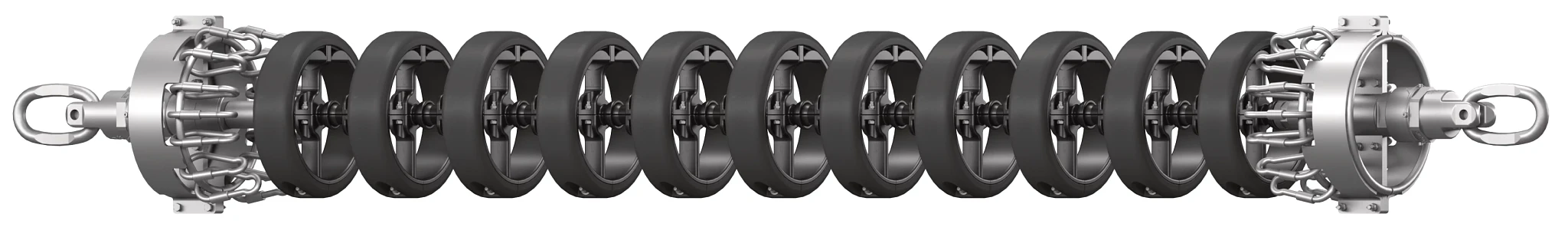

靜態、半剛性 | 用於純靜態電纜佈線

產品料號	內寬 Bi： [mm]	外寬 Ba [mm]	彎曲半徑 [mm]	電纜直徑 [mm]	內部負載 [kN]
ELP.220.01.S	150	220	175	38	4
ELP.300.01.S	230	300	210	75	7

最令人興奮的 e-loop 專案®

頂驅 - 印尼 Pertamina Drilling Services Indonesia

印尼 Pertamina Drilling Services Indonesia 公司的頂部驅動器比手鑽大一點。它為石油鑽機上的鑽桿提供順時針方向的扭矩，以便在海床上鑽孔。停機在這裡是不可能的。以 2022 年至 2023 年為例，由於服務迴路受損，導致上部驅動器無法運作，造成 7.33 億美元的損失。因此，設計人員對電纜系統進行了現代化改造。現在使用 chainflex® 電纜 (u. a. CFSPECIAL.572.4000.01) 和 e-loop 系列的能量鏈® (ELP.300.26248)。現在，系統運行更加可靠。根據印尼 Pertamina Drilling Services 的資料，技術人員對新系統也更有信心，因為新系統更容易安裝和檢查。以前安裝一條電纜需要長達十二個小時，如今只需一半的時間即可完成工作。

儘管暴風雪，仍能維持完整功能 - 頂部驅動器

對於加拿大一家石油鑽探公司來說，igus 的 e-loop 能源鏈解決方案可確保即使在暴風雪之後，也能安全可靠地為頂部驅動器提供能源和信號。

了解更多

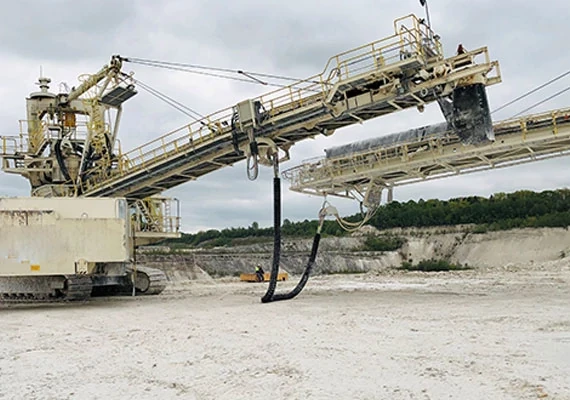

輪斗挖掘機

e-loop 用於 Holcim (Germany) GmbH 製造的輪斗挖掘機。由高性能塑膠製成的模組化系統始終能夠實現確定的彎曲半徑，並能夠承受振動和撞擊。與原計劃的八小時安裝時間相比，使用 e-loop 的工作只需四小時即可完成。

了解更多

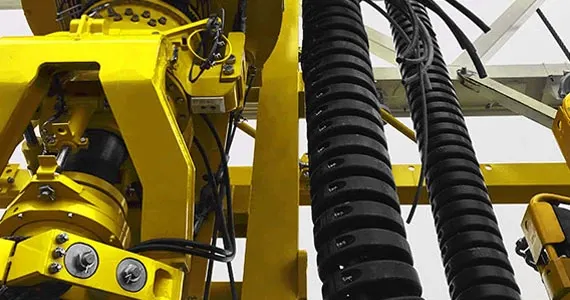

頂部驅動系統

e-loop 模組化能源鏈系統被應用在石油與天然氣產業的鑽機上。igus e-loop 可提高鑽機的使用壽命，並大幅降低成本。此外，桅桿上的電纜也不會再纏繞在一起。

電子迴路的內部測試實驗室®

e 環的負載測試
對完整組裝的 e-loop® 進行耐久性測試，並為 500 t Top Drive 充填纜索。測試是在露天進行，包含所有環境影響及模擬風力和震動。

**結果：**目前測試已進行了 170,000 次雙衝程 - 相當於連續運轉 4.5 年。所有與天氣有關的影響對 e-loop 的功能都沒有影響。e-loop® 不會受到橫向衝擊、撞擊或震動的影響。

電子迴路的破壞測試
測試設定：將 e-loop® 從 10 公尺的高度搖到保險墊上，並全力撞擊保險墊。

**結果：**測試結果顯示，e-loop® 可完全承受衝擊力，因此具有抗衝擊和防斷裂的特性。

白皮書

垂直鑽機中的電子迴路®

新開發的垂直鑽機服務環路的替代品，其特點是在極端惡劣的環境條件下，可顯著延長服務壽命。

免費下載白皮書！

白皮書

惡劣條件下的 e-loop®

e-loop® 可在惡劣條件下使用，例如輪斗挖掘機、卸船機及離岸風力渦輪機的建造。

免費下載白皮書！

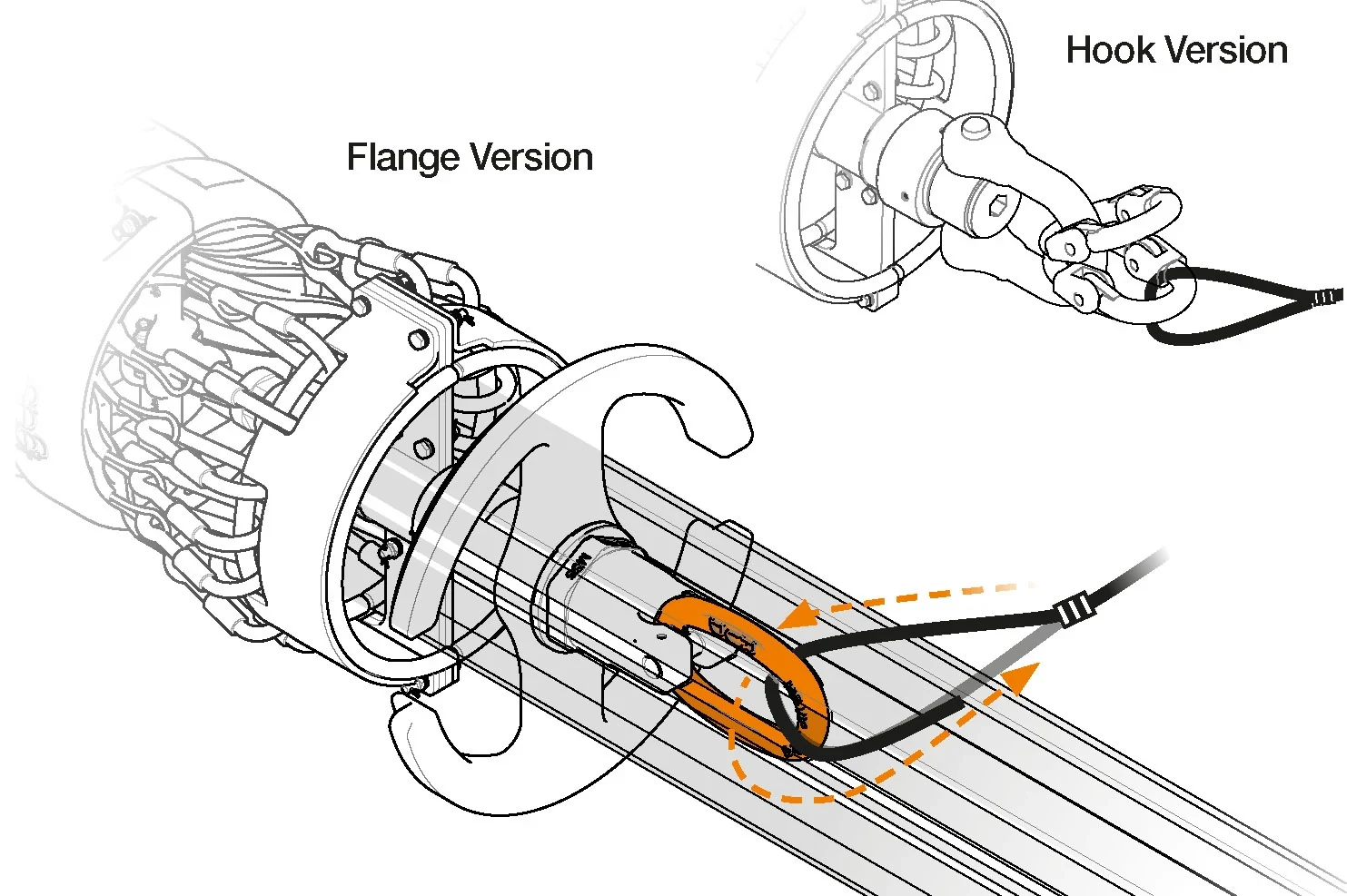

e-loop 兩個鏈節的組裝®

e-loop® 在工廠

FAQ - e-loop 常見問題®

在懸吊式應用中，服務迴路用於饋送電纜和軟管，例如作為頂部驅動器的電源。為此，電纜通常會被鑄造在一起，成為一個敷料包。<br />
為了確保大截面的重型電纜能在懸吊應用中可靠導引，igus 開發了 e-loop（電力供應迴路）作為服務迴路的替代品。供能系統是一個圓形的三維模組化系統，可移動具有定義彎曲半徑的應力消除電纜。電纜可單獨使用，也可在維護期間更換。鏈節也可隨時更換。

igus 的新型供電系統是以一條高張力塑膠繩索為核心，可吸收電纜的拉力。繩索由合成塑膠纖維製成，因此防碎、耐候、柔軟且無腐蝕。

鬆開、放下、擰開、更換電纜、擰緊、重新安裝。由於能量鏈採用簡單的模組化設定，因此維護工作只需如此簡單。在最罕見的情況下，您應該隨時準備替換鏈條，以避免停機時間。

igus® 可根據您的需求提供 e-loop® ：可完全組裝或現成，裝在圓桶或托盤上。e-loop 末端有一個確定的螺紋，可用於額外的安裝。我們的安裝團隊很樂意負責組裝。

各個鏈節均以螺絲固定，因此任何組件都不會脫落。
