混合能源鏈 YE - 強壯、防震、緊湊

混合動力鏈 YE 是輕質塑膠與強韌鋼材的最佳組合，可輕鬆應付高無支撐行程。它是為了滿足工程機械和起重設備的要求而開發的。其要求是以精巧的尺寸和盡可能低的重量提供最大的無支撐長度。然而，純鋼能量鏈存在組裝成本高、重量大的缺點。YE 系統結合了鋼構件的較高強度與塑膠元件的低重量和彈性。此外，不使用螺絲、鉚釘或螺栓，以免在震動時鬆脫。

與同級鋼鏈相比，重量減少了近 50
YE.42：與 E4.42 系列相比，無支撐長度增加 91
YE.56: 與 E4.56 系列相比，無支撐長度增加 61
YEHD.112: 與 E4.112 系列相比，無支撐長度增加 68

電子鏈® ，每 2 個鏈節都有橫桿，可從兩側打開

系列 YE.42

內側高度 hi: 42 公釐
外側高度 ha：76 公釐
內寬 Bi: 100 - 400 公釐
外側寬度 Ba: 118 - 418 公釐
彎曲半徑 R: 100 - 150mm
間距：67 公釐

立即購買 YE.42 系列

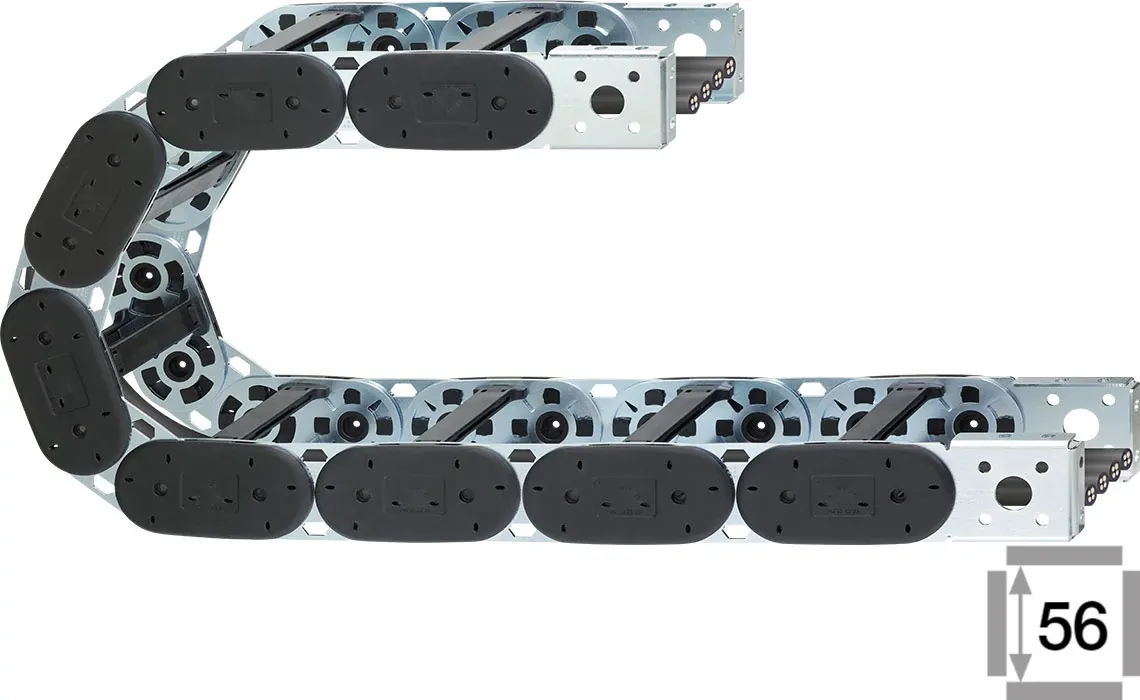

YE.56 系列

內側高度 hi: 56mm
外側高度 ha: 90 公釐
內寬 Bi: 100 - 600 公釐
外側寬度 Ba: 124 - 624 公釐
彎曲半徑 R: 100 - 500mm
間距： 91 公釐

立即購買 YE.56 系列

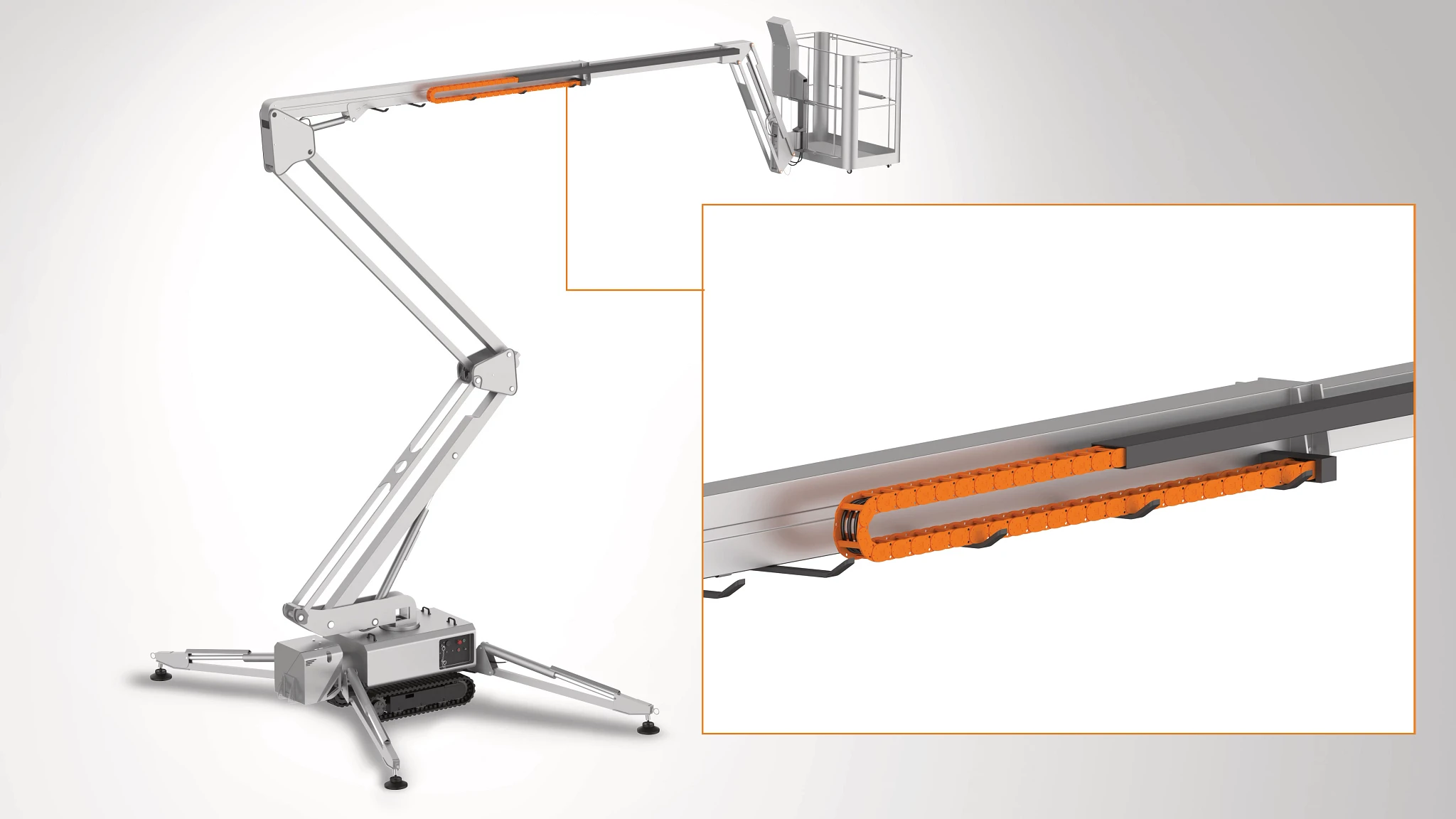

iSet YE | 行程: 6 - 18m

使用我們完整的能量鏈系統，節省時間和金錢。無需花費大量時間尋找合適的配件。適用於工程機械、鏟車、伸縮式裝載機、建築機械。

立即購買

電子鏈® 每個環節都有橫桿，可從兩側打開

YEHD.108 系列

內側高度 hi: 108mm
外側高度 ha: 146 公釐
內寬 Bi: 387 - 550 公釐
外側寬度 Ba: 435 - 598 公釐
彎曲半徑 R: 250 - 600mm

立即購買 YEHD.108 系列

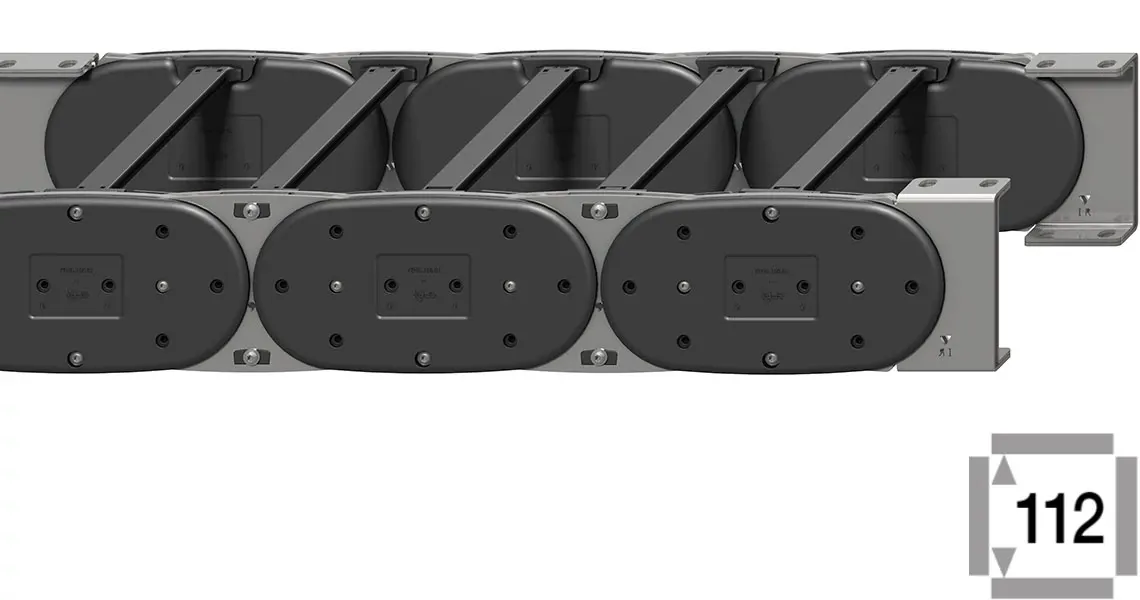

YEHD.112 系列

內側高度 hi: 112mm
外側高度 ha: 146 公釐
內寬 Bi: 100 - 600 公釐
外側寬度 Ba: 148 - 648 公釐
彎曲半徑 R: 250 - 600mm

立即購買 YEHD.112 系列

電子管，可從兩側打開，樞軸式蓋子 - 防止碎屑和污垢

YR.42 系列

內側高度 hi: 42mm
外側高度 ha: 76 公釐
內寬 Bi: 100 - 300 公釐
外側寬度 Ba: 118 - 318 公釐
彎曲半徑 R: 125 - 150mm

立即購買 YR.42 系列

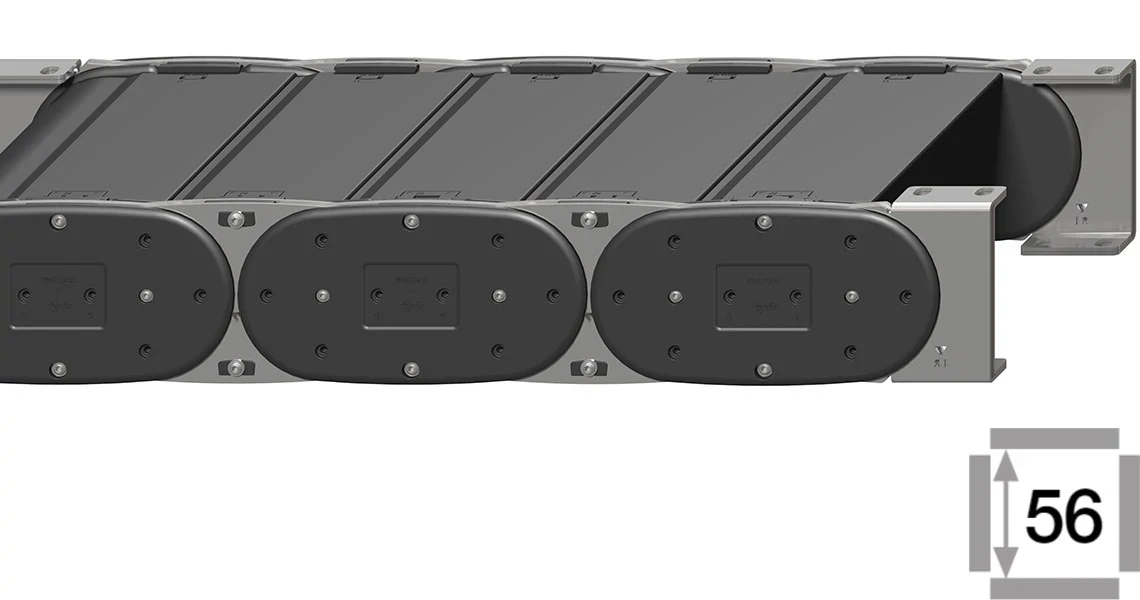

YR.56 系列

內側高度 hi: 56mm
外側高度 ha: 90 公釐
內寬 Bi: 100 - 462 公釐
外側寬度 Ba: 124 - 486 公釐
彎曲半徑 R: 150 - 500mm

立即購買 YR.56 系列

YRHD.108 系列

內側高度 hi: 108mm
外側高度 ha: 146 公釐
內寬 Bi: 200 - 500 公釐
外側寬度 Ba: 248 - 548 公釐
彎曲半徑 R: 250 - 600mm

立即購買 YRHD.108 系列

在實踐中實現

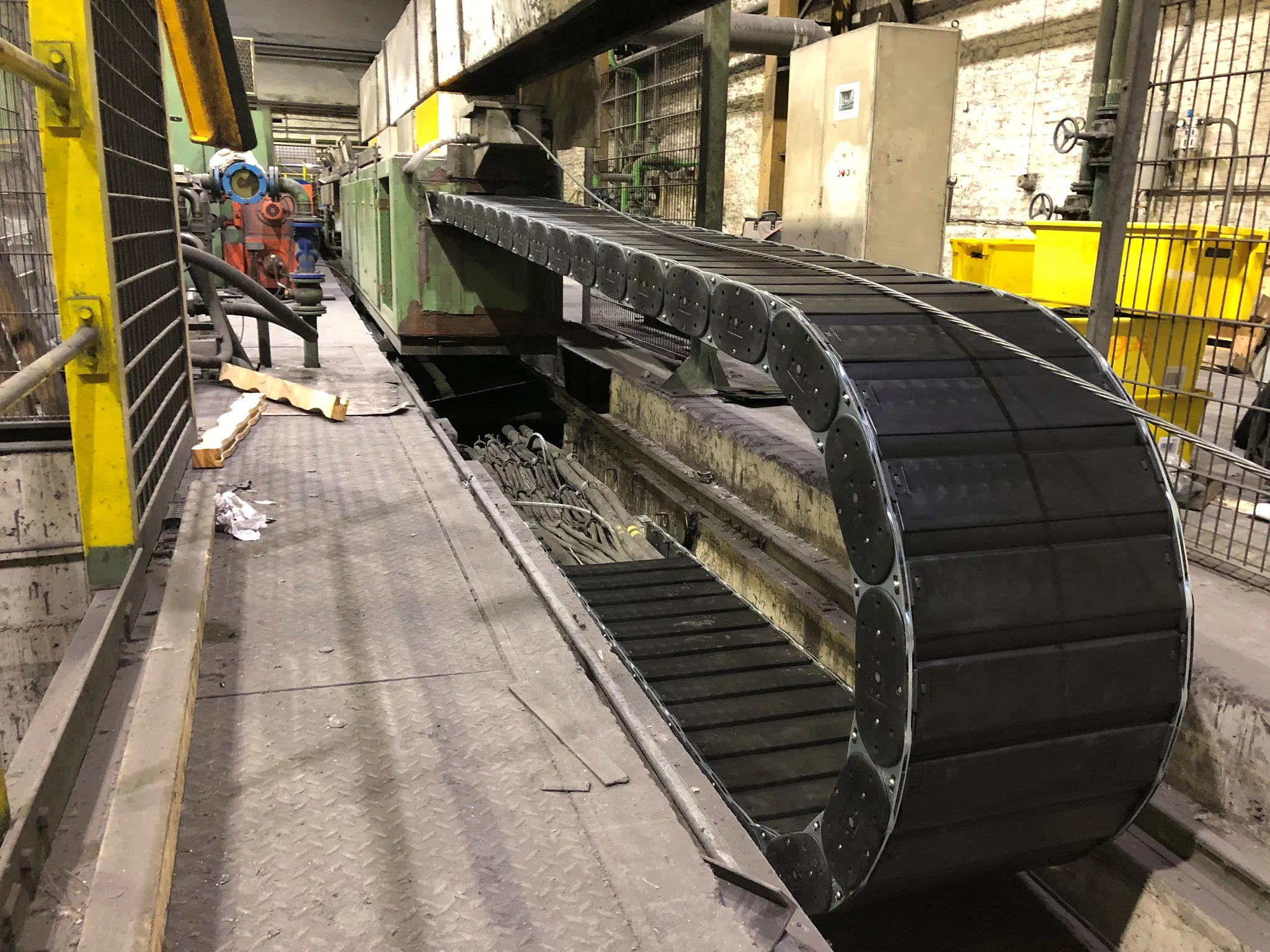

在 DWK Drahtwerk Köln 使用混合管 YRHD 作為鋼管的替代品
高穩定性和可觀的填充重量 - DKW Drahtwerk Köln的這兩項要求促使其選擇混合鏈YRHD.108.25.500.0（鋼管變體）來實現12.5米的無支撐行程，填充重量為28kg/m。能量管的蓋子和架子可以打開，因此日後可增加或更換電纜。

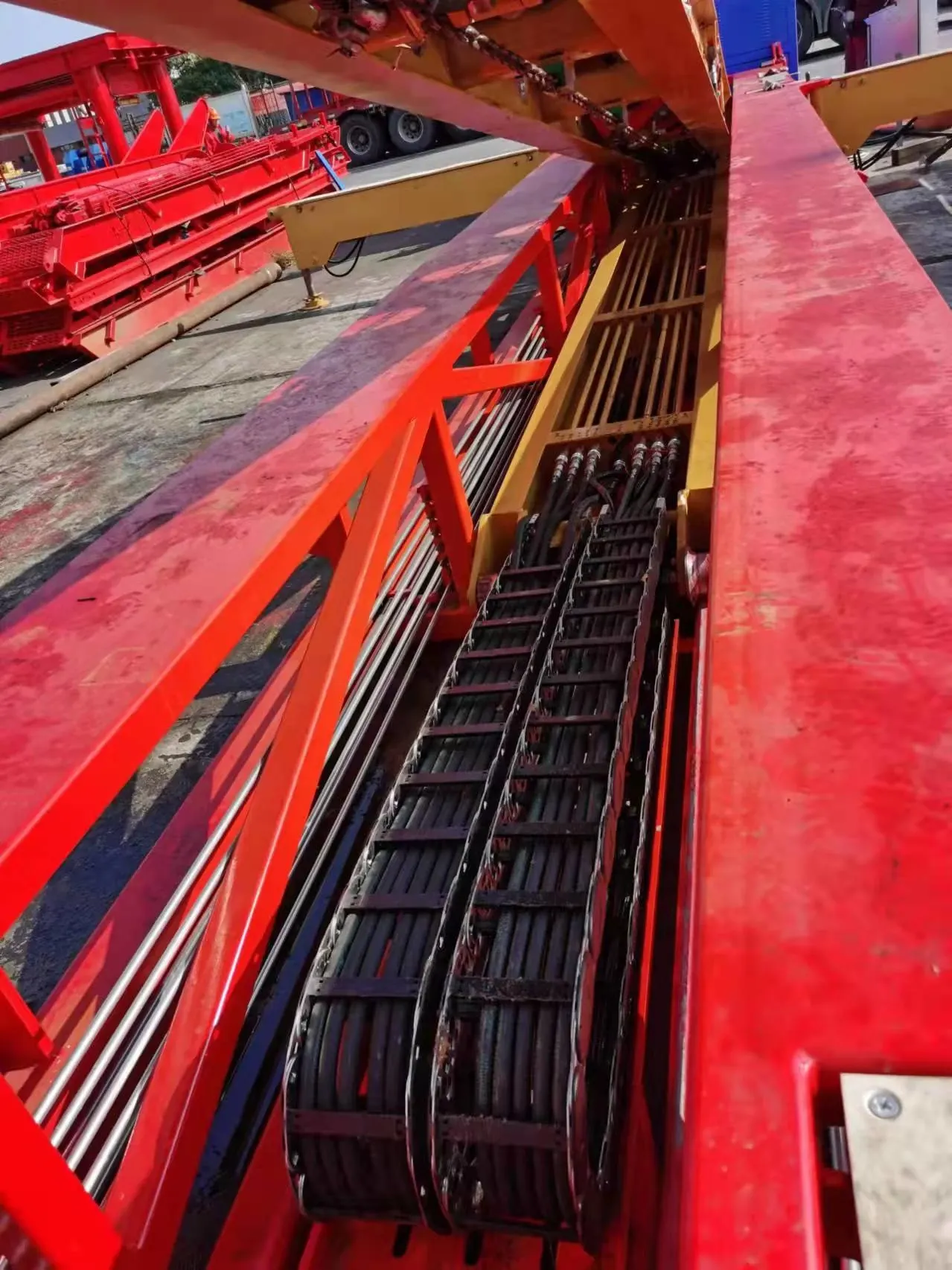

兩條 YE.42 並排混合動力鏈取代中石化的鋼鏈
在鋼鏈中，這種動力走台應用的內置液壓軟管磨損非常快，因此需要尋找替代方案。由於 YE.42 混合動力鏈由鋼制側板組成，可確保無支撐長度長約 100%（與相同尺寸的塑膠鏈相比），且使用經過 35 年以上驗證的塑膠鏈節作為橫桿，因此 YE 系列混合動力鏈解決了客戶的磨損問題。

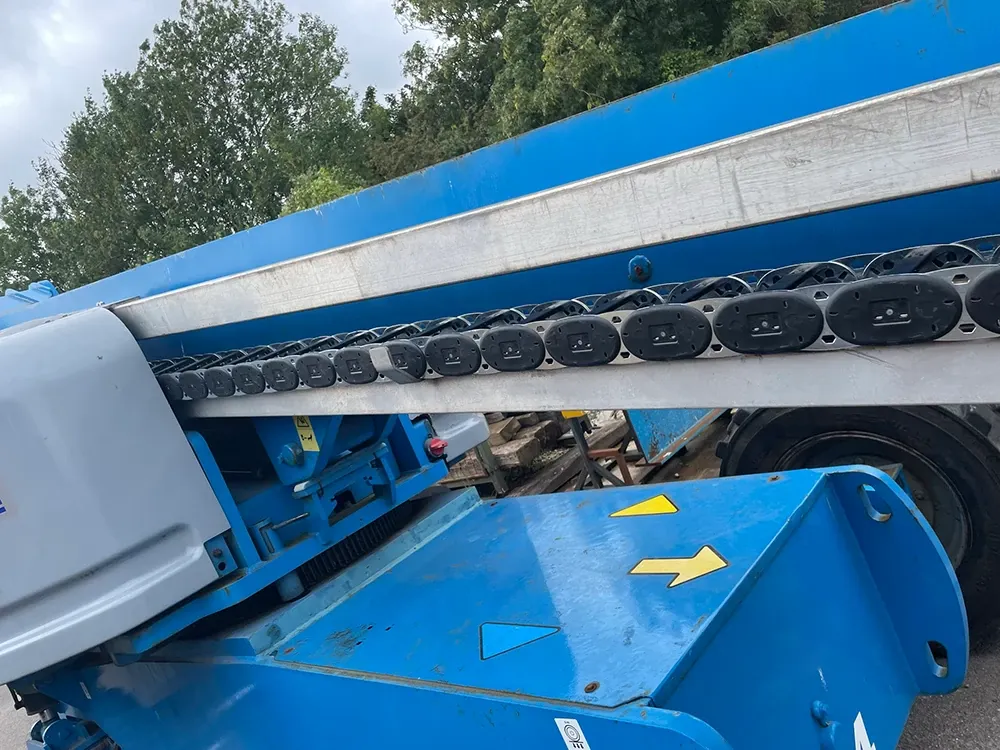

YE.42 混合型鏈條用於改裝 Genie 工作平台
鏈條長度為 7.5 公尺的 YE.42 系列用於 Genie 工作平台。安裝後功能完美無瑕。現場的工程師特別強調安裝的簡易性。拆卸現有鋼鏈所需的時間遠遠超過安裝新的 YE 混合動力鏈，在此應用中，安裝工作在一小時內就完成了。

訂購免費試用

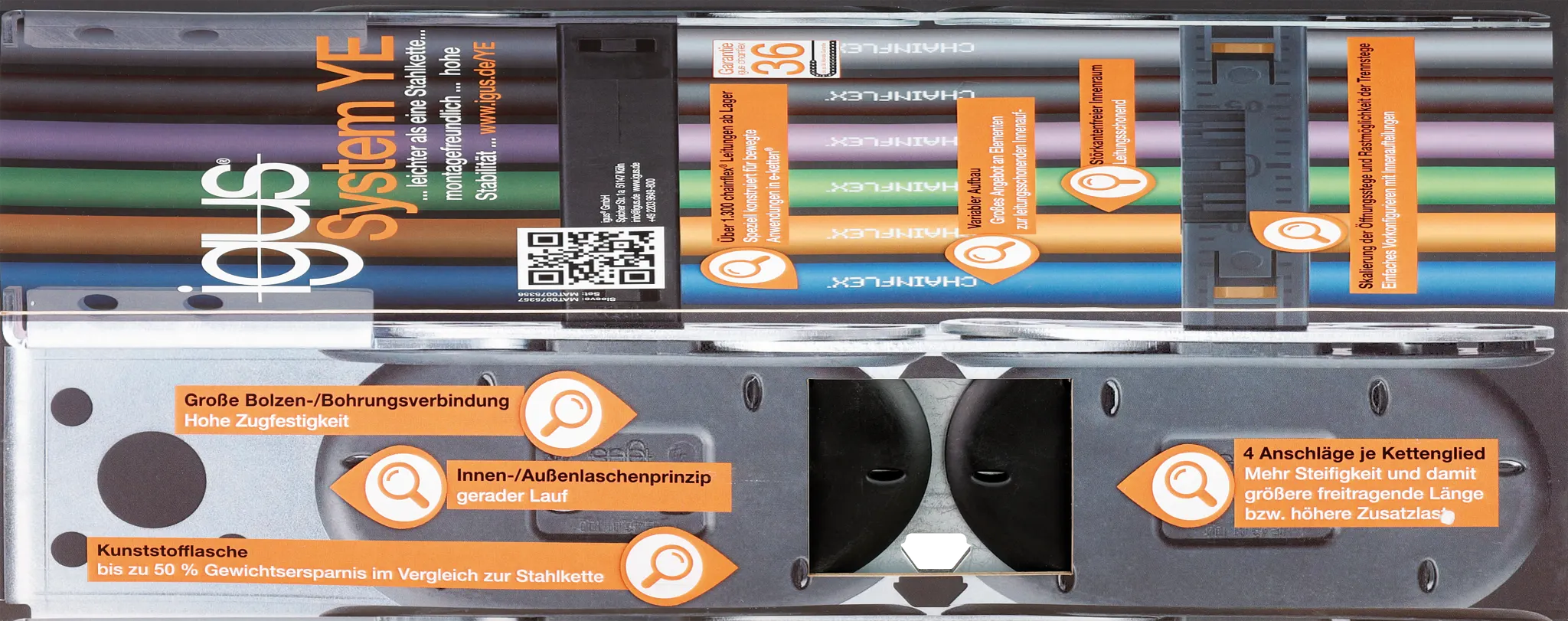

訂購免費的 YE 試用裝，親身體驗產品的品質。

立即訂購樣品！

精進技術

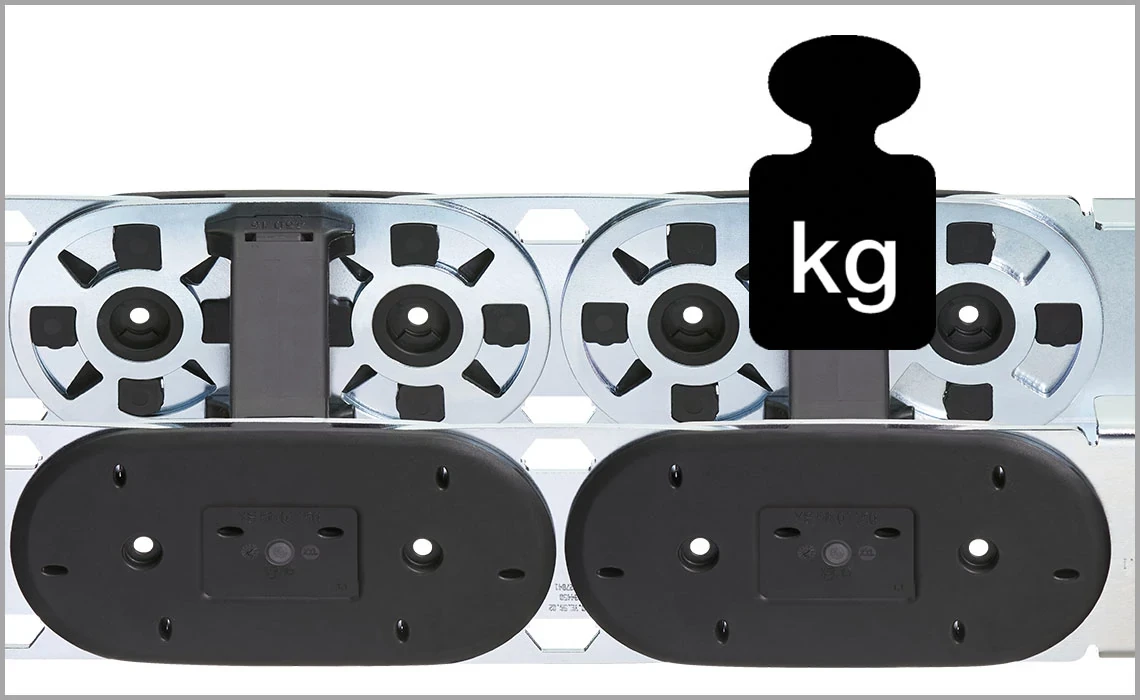

重量減少近 50%1
無支撐長度增加 50%2
高抗拉強度

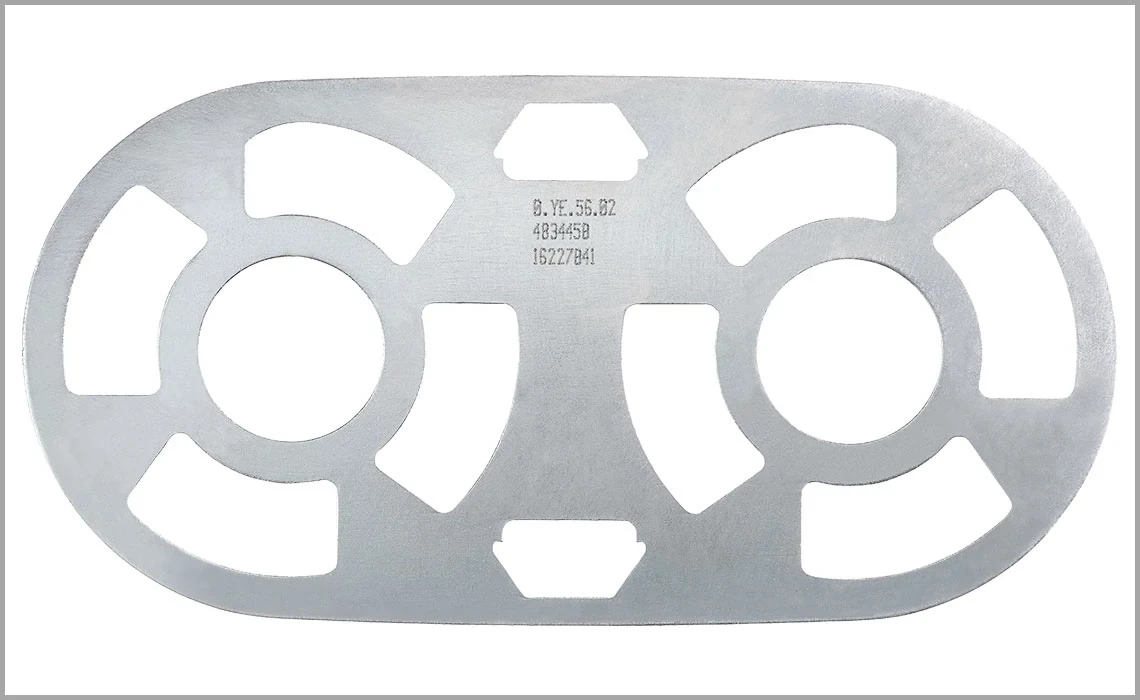

無螺絲、鉚釘或螺栓
震動時可能鬆脫的螺絲、鉚釘或螺栓

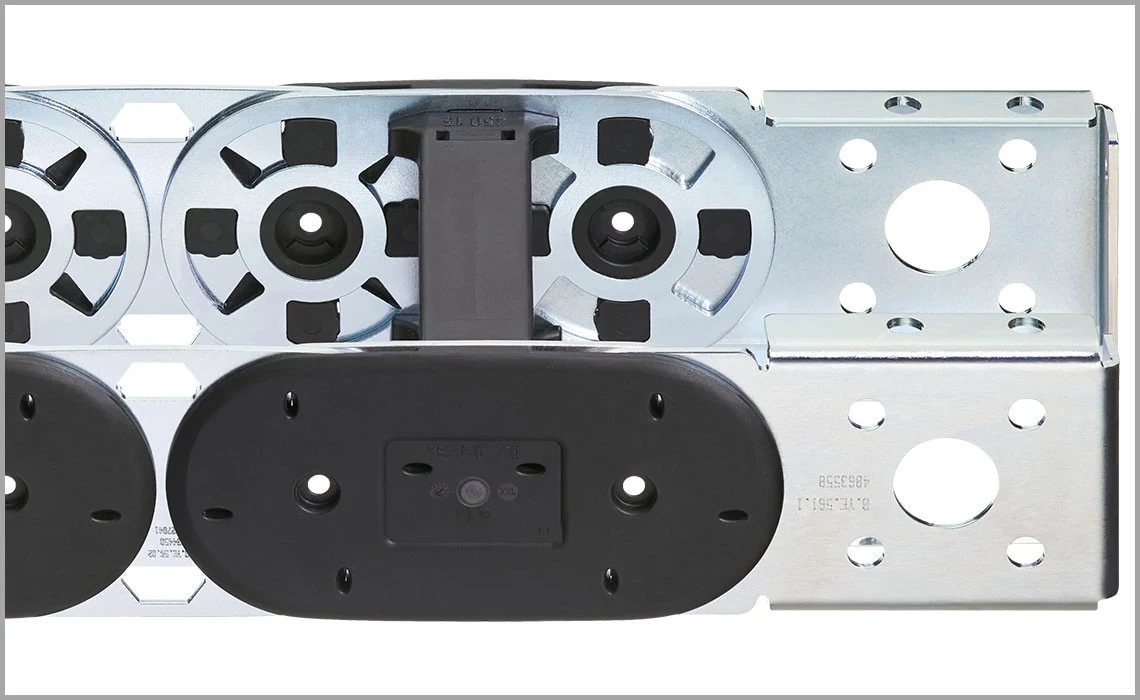

堅固：鋼製安裝支架，可從任何一側安裝
塑膠銷連接，操作順暢

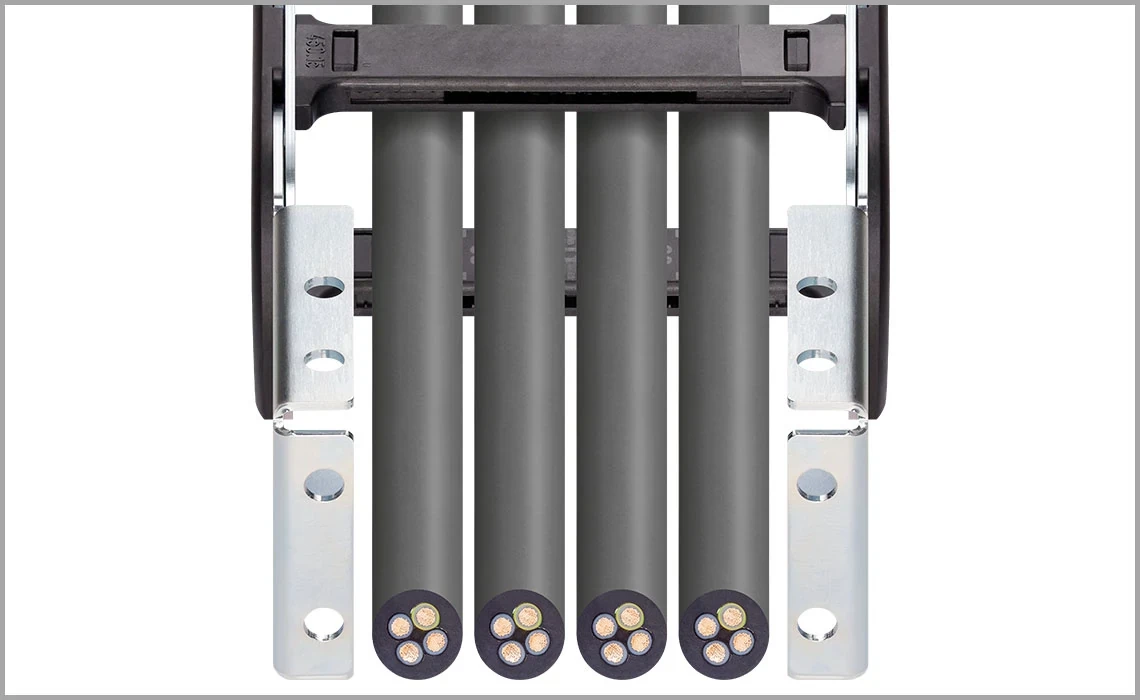

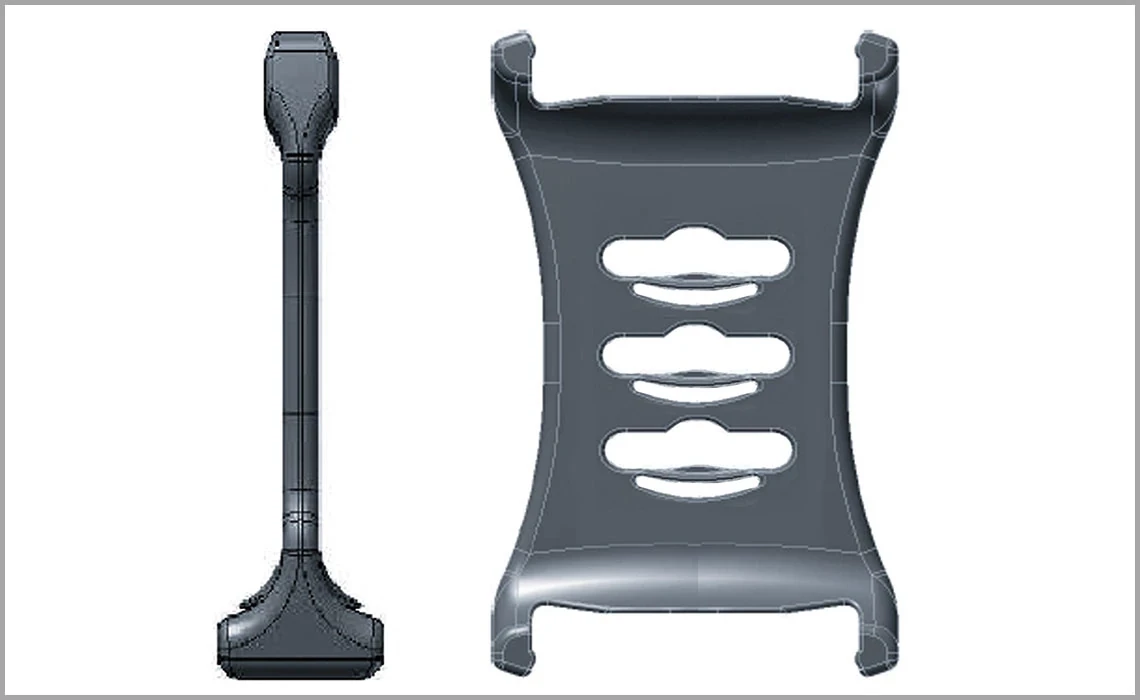

廣泛的內部分離元件

1 與同等尺寸的純鋼鏈條相比
2 同樣尺寸的塑膠電子鏈

降低成本：

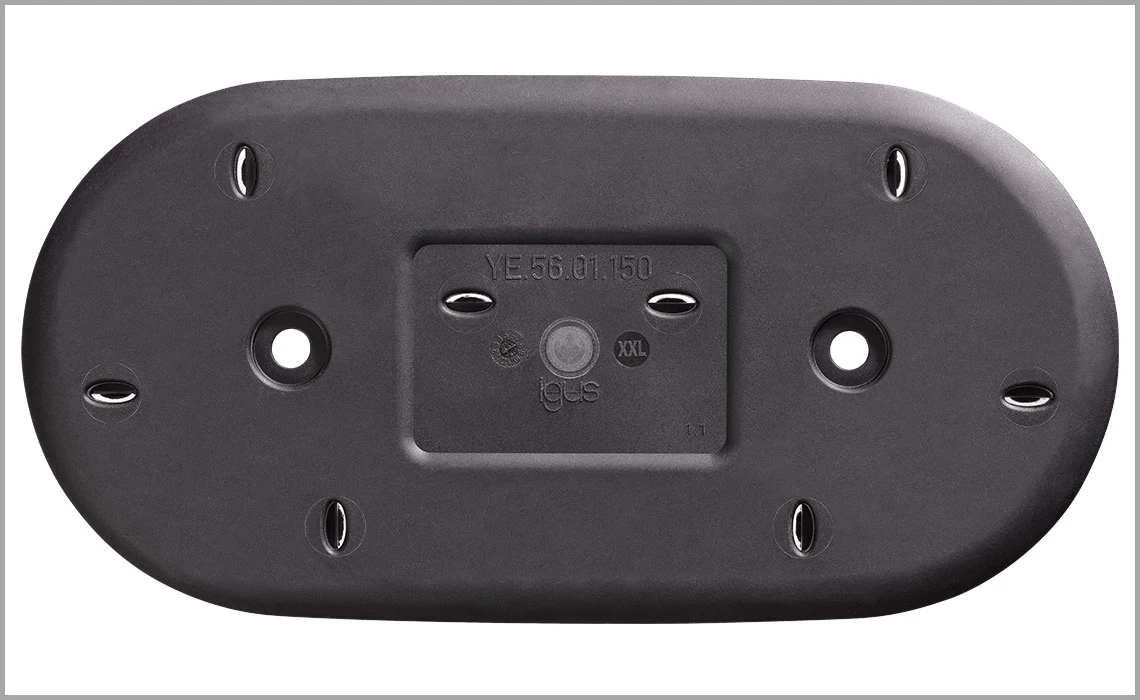

安裝簡易 - 塑膠外連桿
帶凸緣，可輕鬆組裝
e-chain鏈節
可提供帶電纜的即裝式電子鏈系統、
軟管和液壓元件

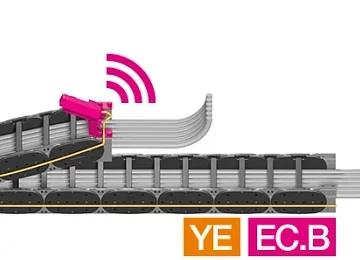

智慧型斷裂偵測 - 可搭配i.Sense EC.B避免意外停機。

經證實

第一批具有高額外負載的客戶應用已開始運行
在 igus 實驗室進行測試：比較 YE(HD) 與 E4.1 在 5kg/m 填充重量下的無支撐長度

永續發展

安裝簡易 - 塑膠外連桿
帶凸緣，可輕鬆組裝
e-chain鏈節
可提供帶電纜的即裝式電子鏈系統、
軟管和液壓元件
智慧型斷裂偵測 - 可搭配i.Sense EC.B避免意外停機。

試運行：無支撐長度，上部直線運行，填充重量為 5kg/m

igus 在其業界最大的測試實驗室中比較了 YE(HD) 和 E4.1。這兩種系統都是在 5kg/m 額外負荷下，以無支撐長度和無支撐直上軌道進行評估。

結果：

在 5kg/m 額外負荷下，YEHD.112 系列的無支撐行程可達 7.1 公尺，E4.112 系列則可達 4.5 公尺。YE.56 系列在無支撐的情況下最遠可移動 5.5 公尺，E4.56 系列可移動 3.4 公尺。YE.42 系列在無支撐的情況下最遠可達 4.6 公尺，E4.42 系列則可達 2.4 公尺。

免費白皮書：傾斜軸機械的能源供應

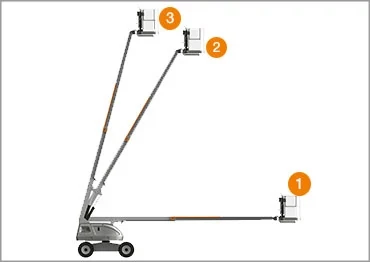

無論是建築工地、消防隊或好萊塢電影：全世界都在使用具有傾斜軸和伸縮延伸的高空作業平台。它們的設計者需要輕巧、堅固、耐磨且易於維護的供電系統。因此，製造商花了數十年的時間投資研發。在本白皮書中，您可以了解到 YE 混合動力鏈在高空作業平台以及其他機器和應用上的優勢。

免費下載白皮書！

為何選擇塑鋼混合動力鏈

採集車中的標準鋼制能量鏈與 igus YE 混合能量鏈的比較

標準鋼鏈
經常觀察到的純鋼供能系統問題：

接合處腐蝕，導致整個供能系統變得僵硬
橫桿變形，可能造成拖鏈卡住/扭曲。尖銳的邊緣也會損壞電纜和軟管。
螺絲、螺栓和圓環會隨著時間遺失，導致整個系統不穩定。
重量高，因為能量供應是由金屬製成的
鋼鏈的鏈節無法打開，幾乎無法局部更換。

igus YE 塑鋼混合能源鏈
的解決方案：

塑鋼-金屬接頭可防止電子鏈® 鏈節因腐蝕而卡住。
塑膠橫桿不會永久變形。如果出現缺陷，也可以單獨更換。圓形橫桿可保護電纜和軟管。
不需要螺絲或鉚釘來連接電子鏈® 。
混合動力電子鏈輕達 50®
電子鏈® 可根據需要打開鏈節。可根據需要添加或移除電纜。 igus® chainflex® 電纜適用於各種應用：無論是高抗紫外線性或高/低溫。所有電纜提供 36 個月保固
