TRX系列革新了3D作動的里程

伸縮式 triflex® TRX - 安裝節省空間，伸縮長度可達 36

榮獲：2022 年 iF 設計獎及 2022 年紅點設計獎
伸縮式 triflex® R TRX 結合了 triflex® R 能量鏈和收縮系統於一身。此組合可節省安裝空間，電子鏈® 的長度補償最高可達 36 %。長度補償還可防止在機器人上形成迴圈。簡易設計的圓型結構堅固耐用，可插入或移除預先組裝好的電纜。

預約現場演示

可伸縮與可扭轉結合一條電子鏈

TRX 補充了 triflex® R 系列的功能，現在還可以使其伸縮。
TRX 鏈節具有專利設計，在不損失鏈節之間的連接或抗扭性能的情況下，鏈節之間的長度補償可達 36%。
TRX 內部的橡皮筋可將鏈節帶回起始點，並可透過橡皮筋調整縮 回力。
與使用縮回系統 (RSP) 的解決方案相比，重量最多可減少 83
TRX 設計研究目前與 TRE.60.087.0.B 100%相容，其他尺寸的鏈條也會相容。

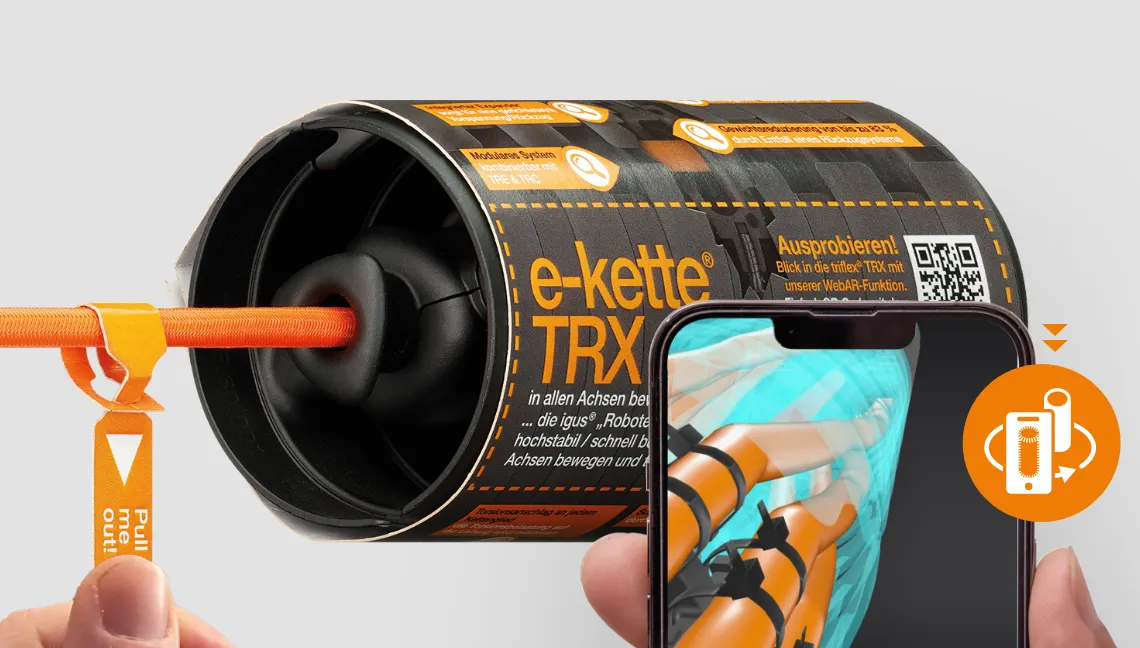

TRX 電子鏈的功能樣本®

要解釋 TRX e-chain® 的功能和優點，最好的方法就是使用功能樣品。
有了這個樣品，您就可以透過觸覺和數位動畫來體驗這種特殊電子鏈的功能。
如果在拉動橡皮筋後，您想知道 TRX 內部發生了什麼，以及是什麼讓伸縮運動成為可能，請掃描標籤上的 QR 代碼。這將會在您的手機/平板電腦上啟動一個動畫：透過 X 光視覺，您將可以看到 TRX 的內部及其運作方式。
試試看！您一定會大吃一驚。

訂購免費 TRX 套筒

從全新角度體驗 TRX

使用播放按鈕開始動畫，並使用滑鼠改變觀賞角度

精進技術

最高可達 36% 的長度補償
最小化迴路形成
節省空間的設計
與 TRE 系列的 triflex® R 產品組合相容
易於改裝

降低成本：

減少外購零件
更短的電纜長度
所有元件均可獨立更換
簡易」設計可縮短安裝時間

經證實

伸縮式 TRX 目前正在 igus® 測試實驗室進行不同特性的測試。

永續發展

與傳統的牽引系統相比，需要更少的材料和零件，因此可以節省資源。
您的能量鏈在生命週期結束後，可在 igus chainge 回收計畫中進行回收。不論是製造商。您將獲得回收憑證：chainge 回收計劃
igus 支持塑料循環經濟，並在化學回收方面進行投資。

TRX中的電纜引導系統

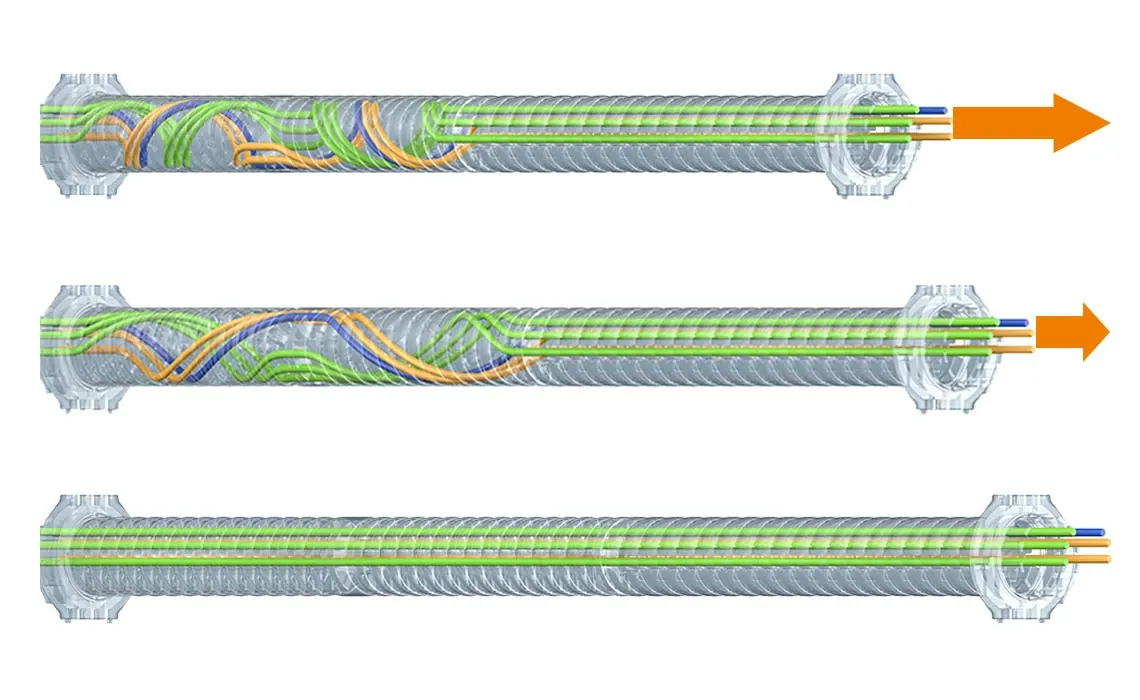

由於纜線或軟管無法像電子鏈一樣伸展到® ，因此它們是依照一定的原則在 TRX 內部佈線。(見右圖）此外，纜線和軟管再次固定在 TRX 的中央，因此當鏈條被拉動時，纜線和軟管不會離開其位置。
由於纜線的特殊安排及其在 TRX 中心的額外應力釋放，充填可順利執行電子鏈的長度補償® 。

上鏈：電纜/軟管繞至最大中鏈：電纜/軟管半開下鏈：電纜/軟管在 TRX中完全加長

Matthias Meyer在igus展覽現場上詳細解說了TRX 系統

與所有 triflex® R e-chain一樣的 3D 移動性®
與所有三發電子® R e-chain一樣具有抗扭能力®
可延長或縮短，如同所有 triflex® R e-chain。®
與相應尺寸的 TRE 和 TRC 相容
最大的亮點是TRX也可以伸縮

預約現場演示

經證實

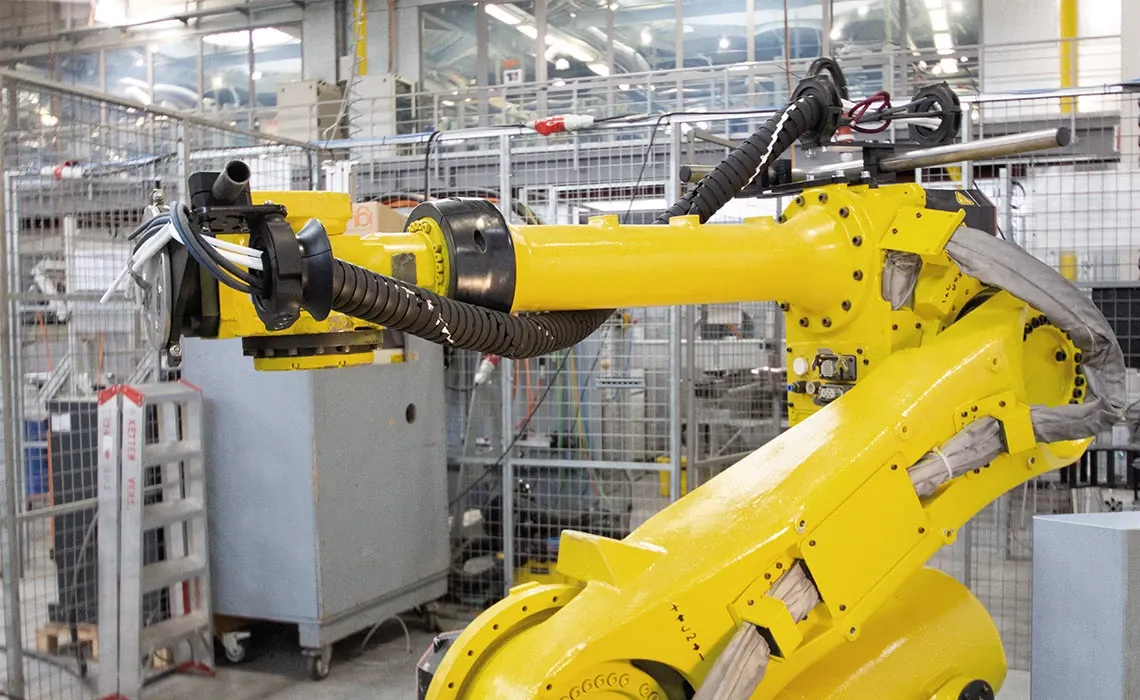

igus® 測試實驗室中的 triflex® R TRX
TRX 目前正在我們的內部測試實驗室進行最後的測試階段。圖中顯示的是尺寸 TRE.60.B，TRX 將首先推出。
前 7-8 個鏈節（從軸 6 開始）是 TRE.60.087.0.B 的普通鏈節。電子鏈® 的其餘部分由新型伸縮式 TRX 電子鏈® 組成。

您想現場體驗嗎？那麼只需在我們的數位展台預約虛擬預約即可。
