適用於多噴嘴 3D 印表機的無潤滑軸承技術和緊湊型能源供應系統

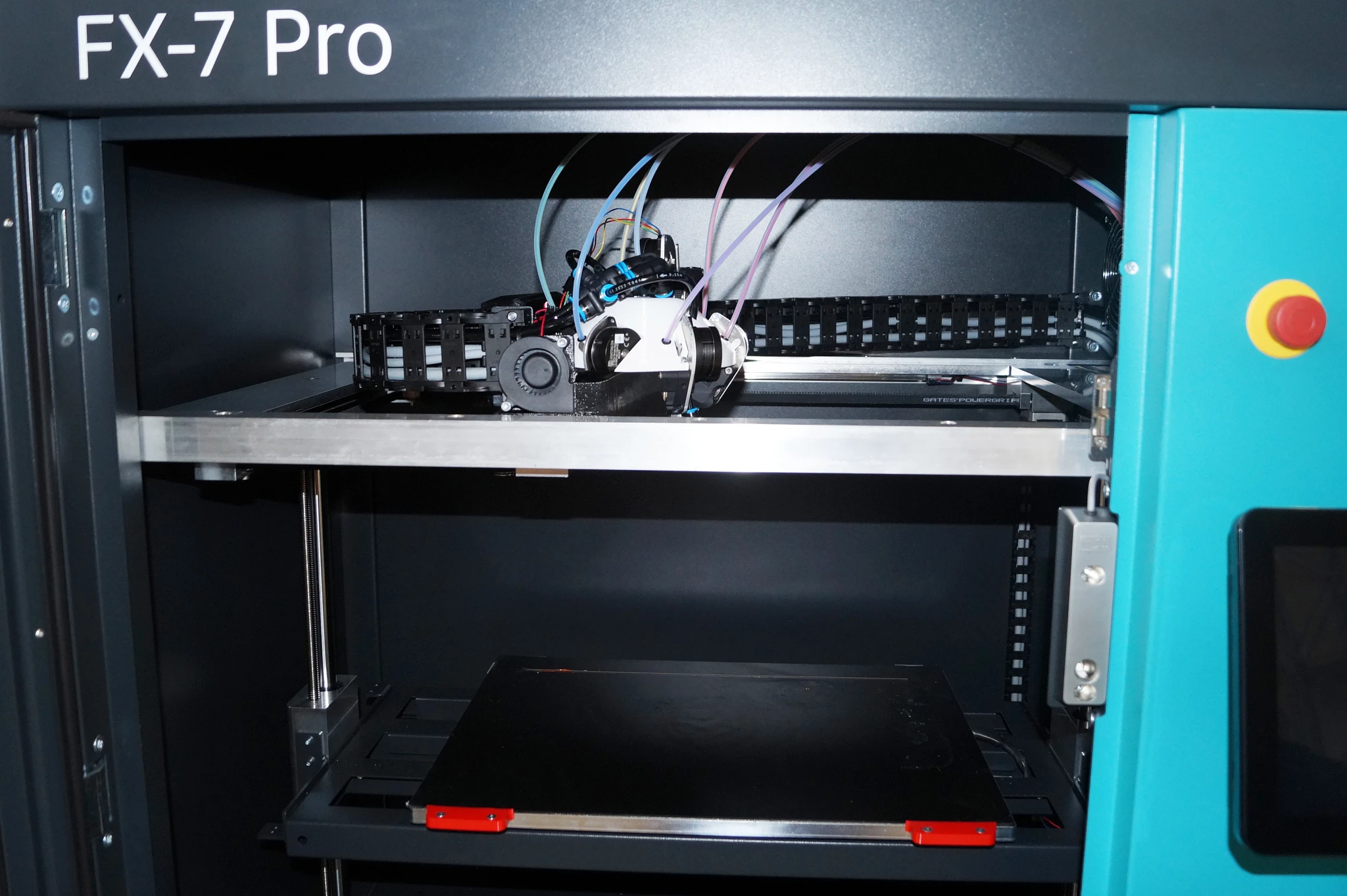

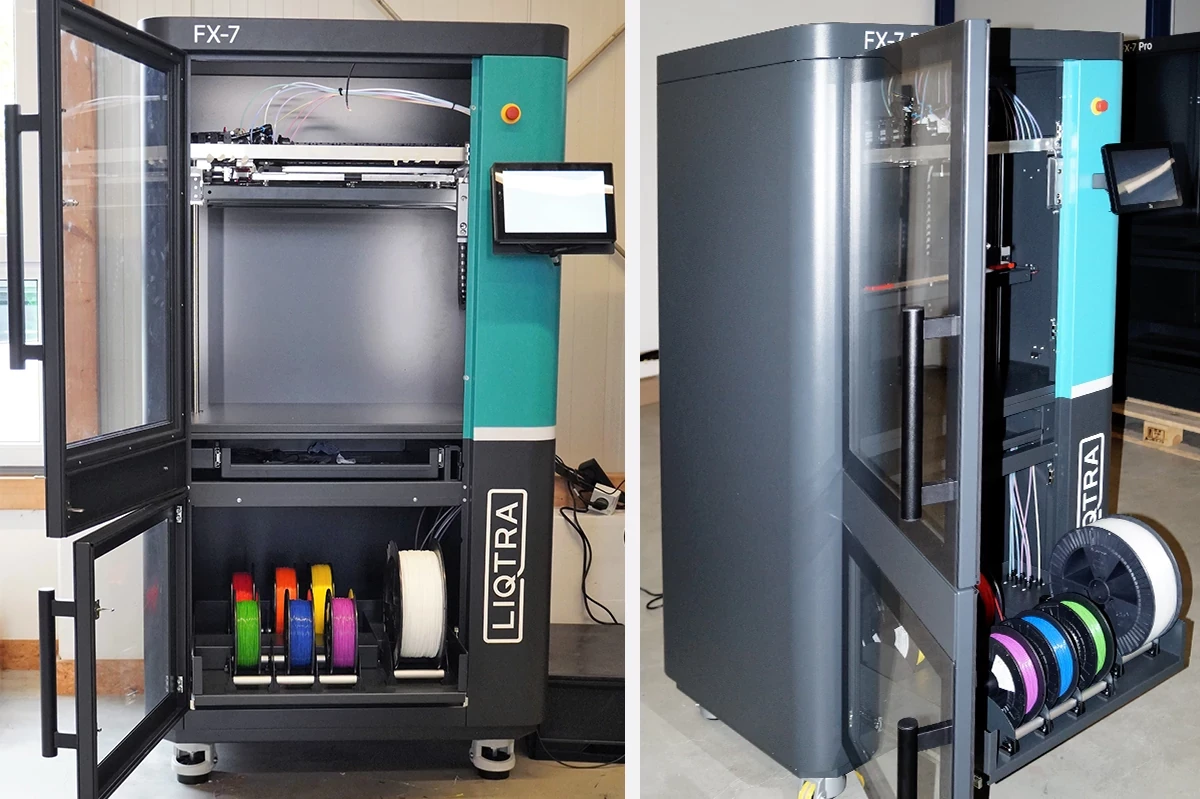

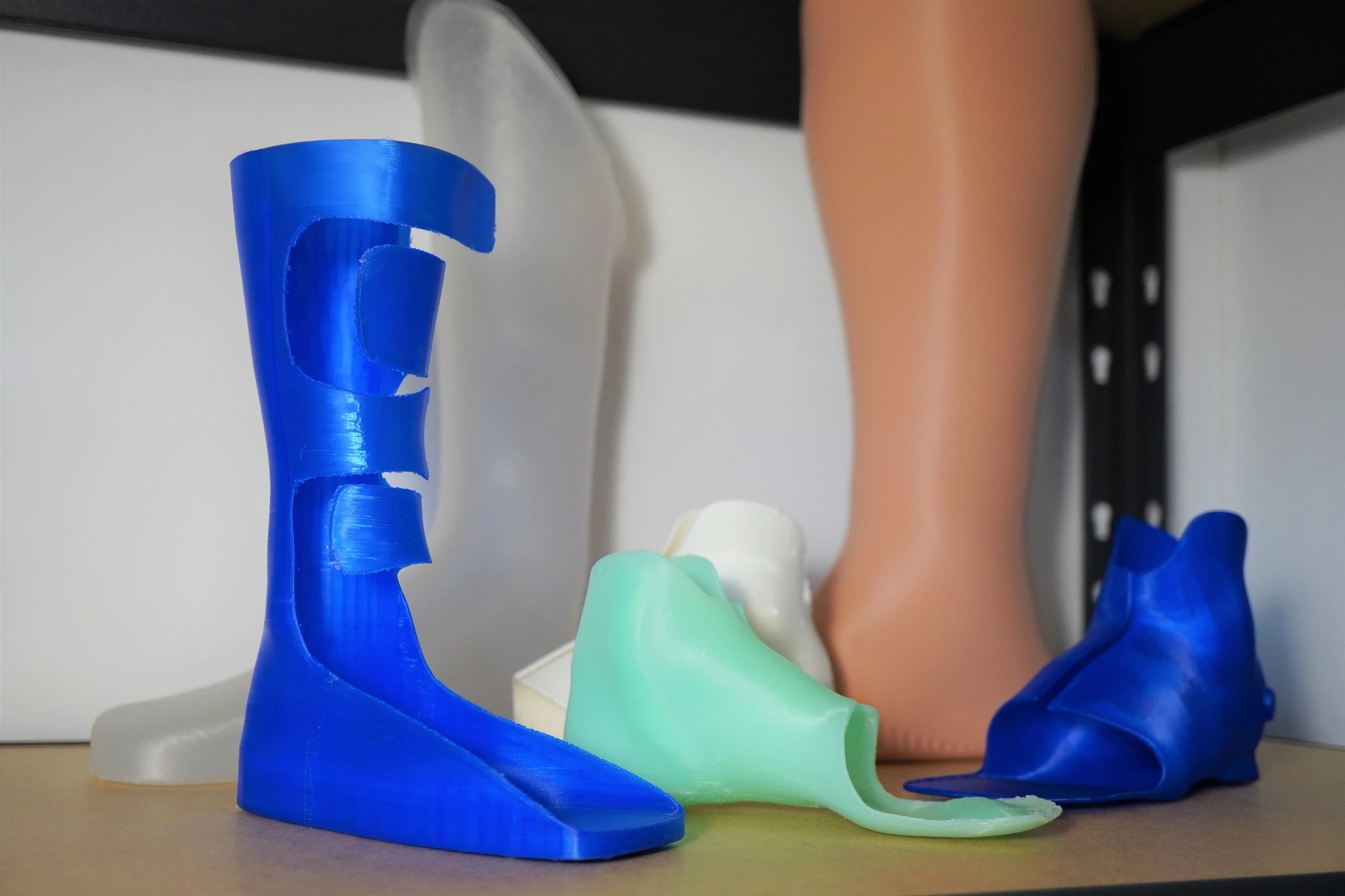

Liqtra GmbH 的 FX-7 Pro 多噴嘴 3D 打印機是目前（截至 2023 年）最具生產力的熔融絲製造 3D 打印機之一。與單噴嘴列印相比，製程時間平均可縮短 75%，組件在建立方向上的強度最高可增加 37%。Liqtra 目前專注於骨科領域：使用 3D 印表機可以快速、經濟地生產由聚丙烯製成的義肢和矯形器，以客製化產品的方式滿足患者的個性化需求，甚至可以直接在診所或骨科中心現場生產。

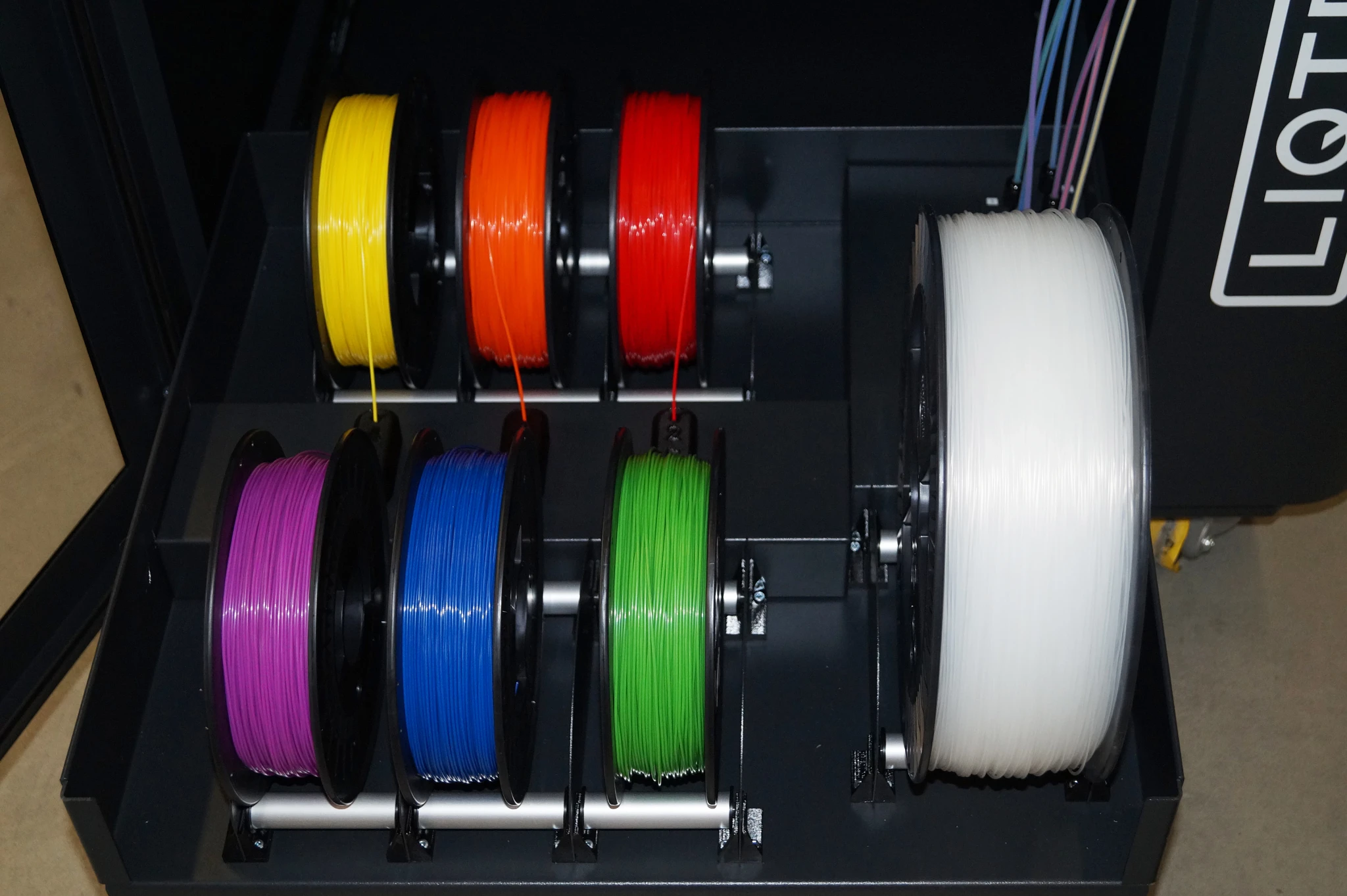

多噴嘴技術需要大量的材料供應。因此，FX-7 Pro 配備了一個可容納八根絲卷的材料室，可同時從其中取出材料。在此，設計人員看到了最初使用的絲輥軸承的改進潛力，因為軸承的設計和組裝需要耗費大量的精力。

對於 3D 印表機的 Z 軸，他們正在尋找一種耐用的驅動技術，能夠輕易承受印表機內約 80°C 的溫度，並盡可能緊湊，以適應有限的安裝空間。電纜導軌也必須符合這些要求，以確保電源和資料傳輸功能的可靠。

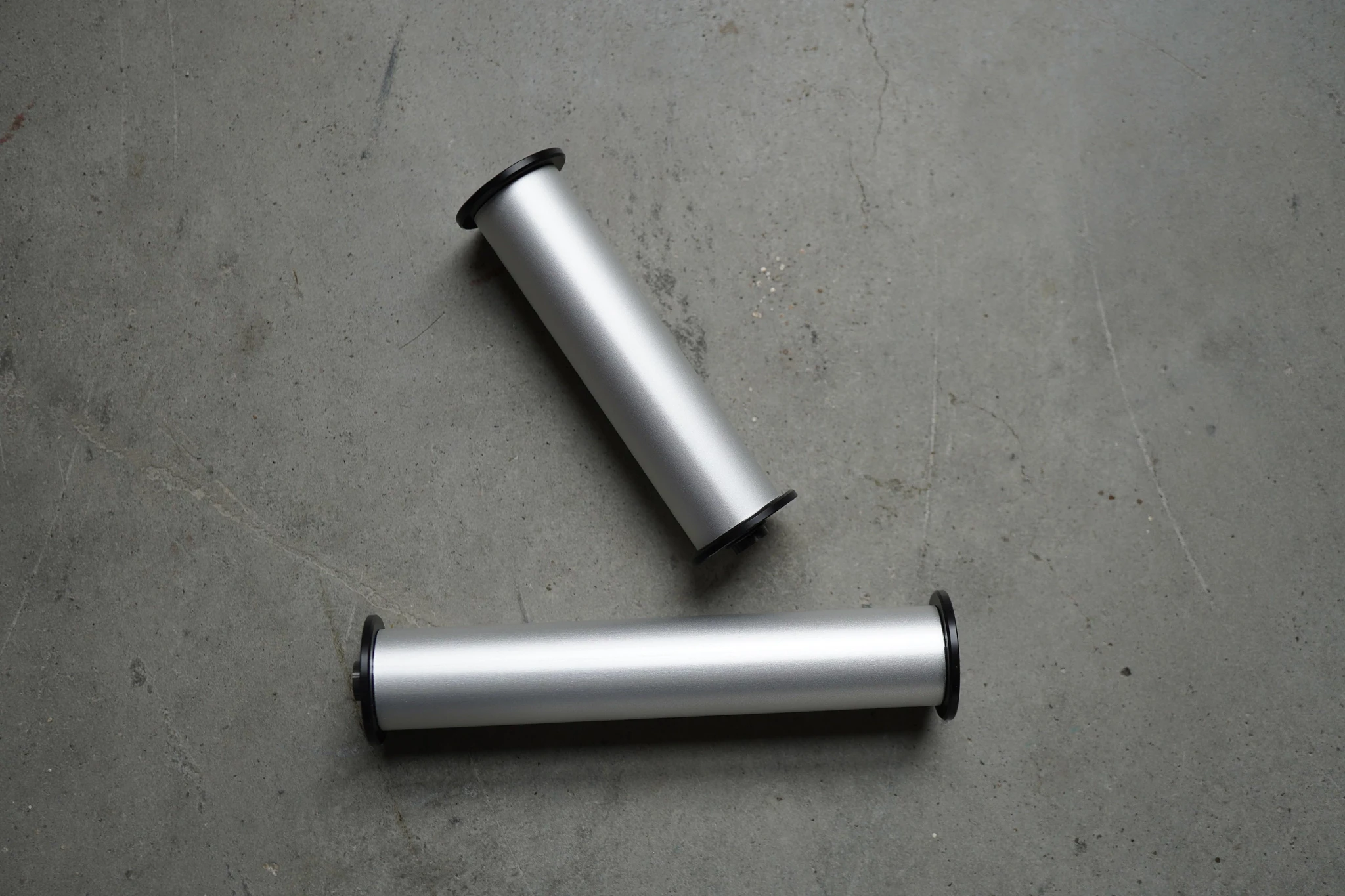

憑藉我們的運動塑膠，我們在 igus 已準備好在 3D 印表機中使用的正確解決方案。軸承滾筒問題的解決方案是帶端蓋的完整組裝 xiros 輸送滾筒 ，Liqtra 可以低成本訂購這些特殊形狀的注塑件。輸送機滾筒由 塑料滾珠軸承 和薄壁管組成，與金屬解決方案相比，重量最多可減輕 48%，而且與金屬滾珠軸承相比，加速和減速性能明顯更好。這個優點意味著不需要使用額外的剎車器。這種幾乎無磨損軸承也無需潤滑劑即可工作，可承受高達 80°C 的溫度，並且對灰塵和污垢不敏感。

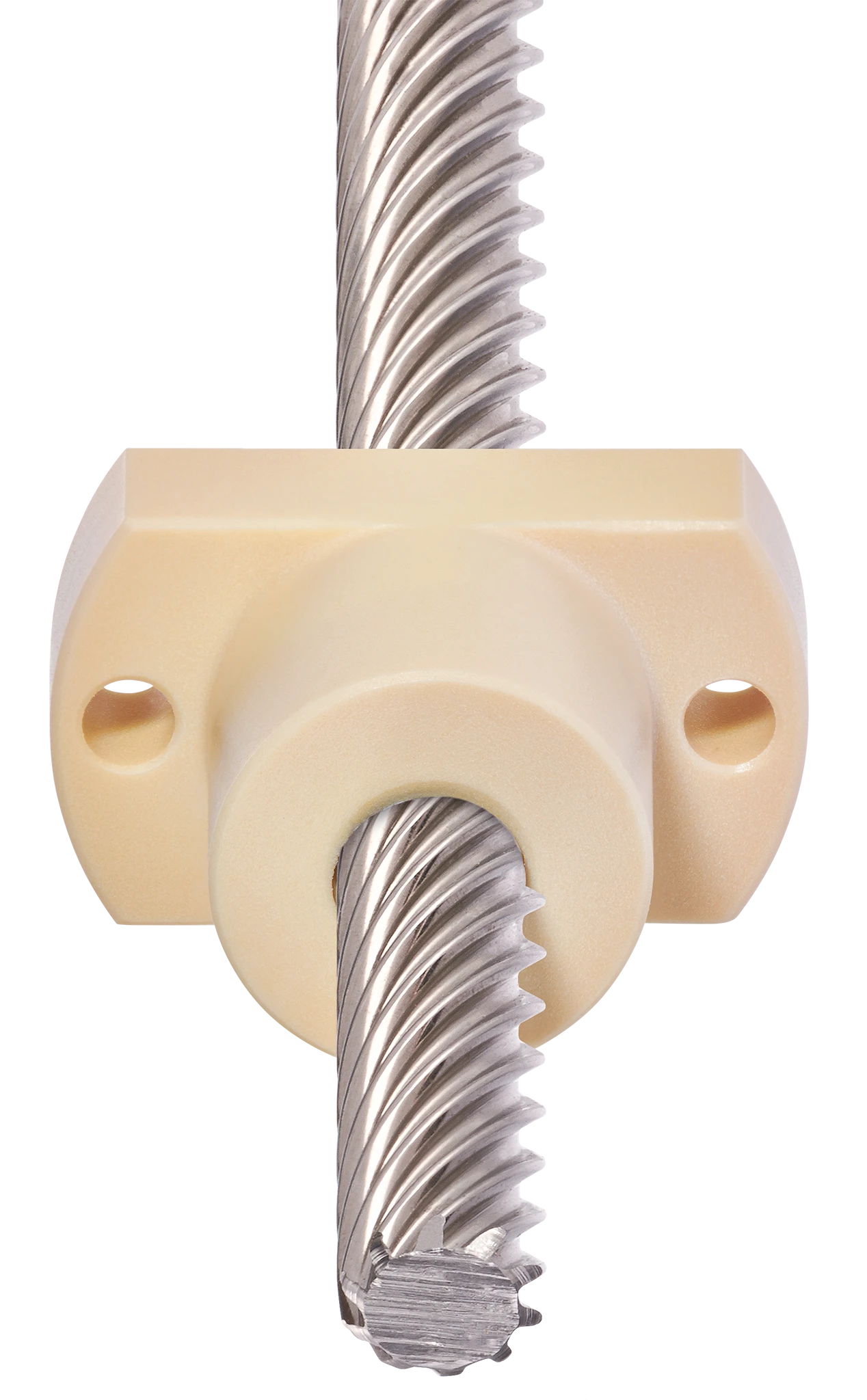

Liqtra 也利用 Z 軸免維護乾式運轉的優勢： 乾式旋轉梯形導螺桿 採用特殊設計，並搭配 塑膠導螺桿螺帽與凸緣 。它們的規格和幾何尺寸完美協調，以低摩擦係數和低磨耗率達到高效率。驅動系統搭配 drylin E 導螺杆步進馬達 。 它具有高速、工作精確和易於控制的特點。由於它的緊湊型，可以很容易地整合到有限的安裝空間中。

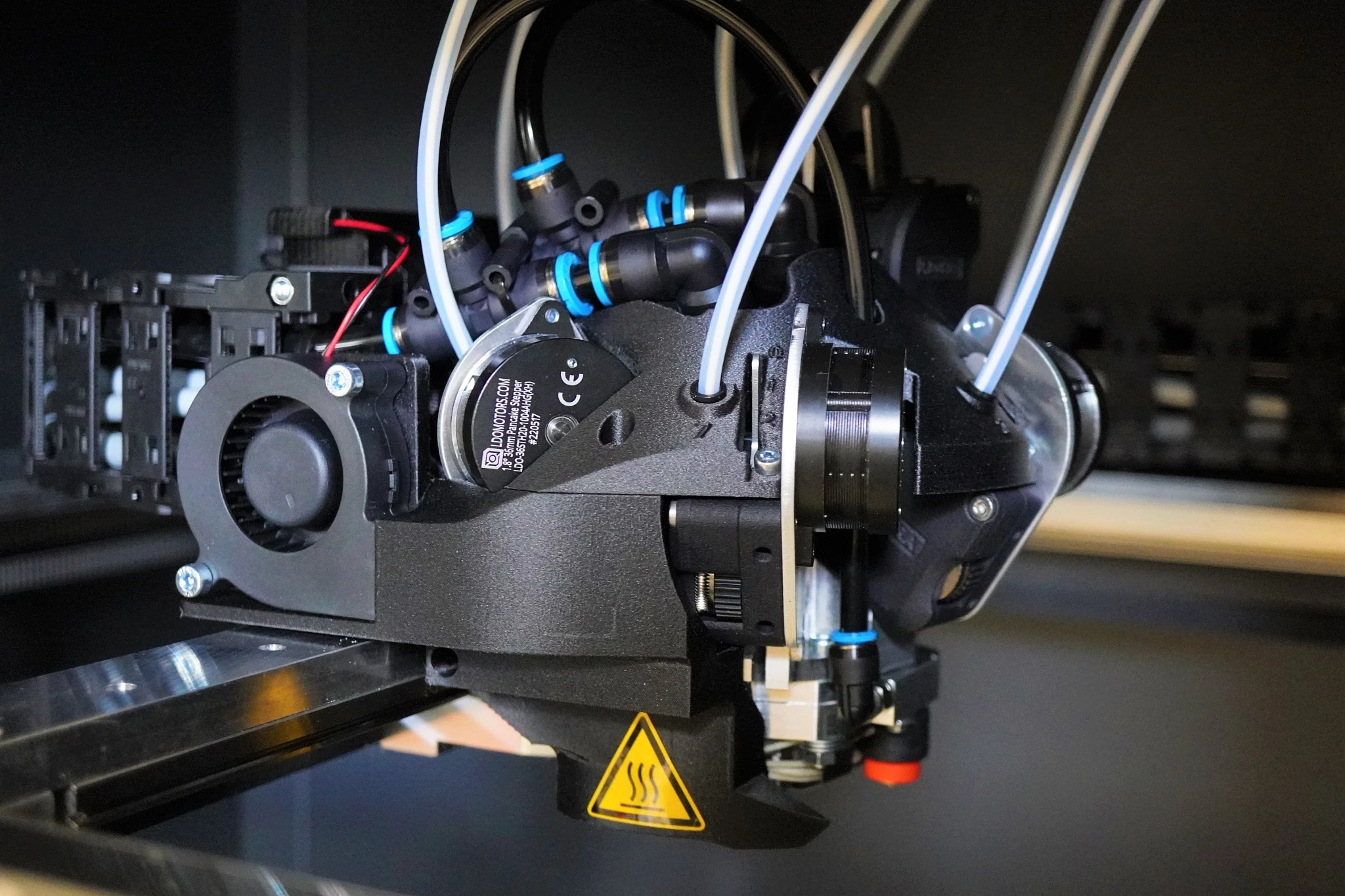

FX-7 Pro， E2.1 系列 用於中等負載 ，E4.1 系列 用於較高負載。為了創造足夠的安裝空間來餵送 8 條長絲，e-chain 以水平安裝的方式安裝在列印頭的側邊。它可以安全地引導電纜，並承受大量供電線路所產生的高力，而不會發生任何問題。
