twisterband®

…7000°*旋轉…

標準交貨範圍包括底板(twisterband元件的零件)!



twisterband®: 緊湊,模組化,降低成本

1. 帶去應力元件的基座
2. twisterband段
3. 有4種尺寸可供選擇
4. 部分有内部分隔
5. 有限的長度補償
6. 以集成絞鏈或“簡便”設計打開
7. 帶去應力元件的基座

最小空間内的旋轉運動——沿自身軸旋轉20次憑藉非常緊湊igus® twisterband, 可以在有限空間內達到低成本, 低磨損和低維護的旋轉, 並可靠的引導電力、資料和介質。

提供5種尺寸

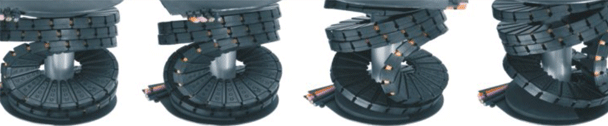

7,000°*及以上水平選轉運動,在垂直安裝方向旋轉角度高達3,000°

選轉速度可達360°/秒

緊湊, 模組化, 輕便

帶子可輕鬆縮短

最小安裝空間——圍繞旋轉軸非常緊湊的安裝

能購可靠用於各種安裝方式(水平或垂直)

經濟實惠

易於填充

適合搭配igus® chainflex®耐彎曲電線電纜在非常有限的安裝空間内進行旋轉運動

應用行業:
電纜卷軸,電纜捲筒,工具機,機器人(機械手臂,1到6軸,水平關節型機器人),休閒遊樂設施,醫療設備,雷達和望遠鏡設備,航空,測試,測量,裝卸,升降和安裝設備,風力渦輪機(如葉片調整),不論旋轉接頭用於何處




分離式鉸鏈:簡單的訪問和快速填充電纜和軟管 (TB20.44.18, TB30)



最大轉角經驗法則: 每個鉸鏈 180° = 360° 更大旋轉



中心軸安裝可以水準旋轉 1500°


twisterband

最小安裝空間


twisterband

緊湊, 模組化, 經濟效益高——水平:在最小的空間達到7000°及以上, 垂直高達3000°旋轉運動


twisterband

可用於多種安裝方向:如此處所示:優先空間內7,000°*及更多旋轉運動。 有限長度補償


‘合適使用TwisterBand:

共計7,000°的圓周運動(垂直安全方向:最大3,000°,水平:7,000°及更多)

在最小空間內達到許多需求

選轉速度可達180°/秒

提供5種尺寸

部分有内部分隔(取決於系列)

很容易填充, 用打開式的整體式絞鏈或“簡單”設計系统(取決於系列)

有限的長度補償

何時需要其他系列?

系統填充重量更高 twisterchain

用於三維運動 triflex® R

RBR型 適用於更高的填充重量

當需要免潤滑、免保養的 轉盤軸承進行“無限” 旋轉運度時
iglidur®轉盤軸承

當需要 帶隔離電纜線時。 請洽igus®

twisterband半徑


twisterband TB12.23.9——“簡便”設計的開放系統
產品代號:
旋轉角 [°]:
twisterband
零件編號 內寬 內高 X1
内部
安裝空間
X2
外部
安裝空間
R
最小
R
最大
d1最大
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB12.23.9.3.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.4.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.5.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.6.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.7.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.8.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.9.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.10.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.11.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.12.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.13.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.14.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.15.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.16.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.17.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.18.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.19.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.20.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.21.01.0 23 9 40 140 24 35 7 請洽易格斯
 TB12.23.9.22.01.0 23 9 40 140 24 35 7 請洽易格斯
所選零件的更多資訊:
三維CAD 樣品索取 PDF 報價請求 詳細價格 我的目錄
twisterband TB20.44.12——“簡便”設計的開放系統
產品代號:
旋轉角 [°]:
twisterband
零件編號 內寬 內高 X1
内部
安裝空間
X2
外部
安裝空間
R
最小
R
最大
d1最大
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB20.44.12.3.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.4.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.5.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.6.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.7.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.8.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.9.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.10.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.11.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.12.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.13.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.14.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.15.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.16.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.17.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.18.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.19.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.20.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.21.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.22.01.0 44 12 50 220 34 57 9 請洽易格斯
 TB20.44.12.23.01.0 44 12 50 220 34 57 9 請洽易格斯
所選零件的更多資訊:
三維CAD 樣品索取 PDF 報價請求 詳細價格 我的目錄
twisterband TB20.44.18——帶鎖的開放系統
產品代號:
旋轉角 [°]:
twisterband
零件編號 內寬 內高 X1
内部
安裝空間
X2
外部
安裝空間
R
最小
R
最大
d1最大
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB20.44.18.3.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.4.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.5.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.6.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.7.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.8.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.9.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.10.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.11.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.12.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.13.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.14.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.15.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.16.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.17.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.18.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.19.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.20.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.21.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.22.01.0 44 18 50 220 34 57 14 請洽易格斯
 TB20.44.18.23.01.0 44 18 50 220 34 57 14 請洽易格斯
所選零件的更多資訊:
三維CAD 樣品索取 PDF 報價請求 詳細價格 我的目錄
twisterband TB29.27.22——帶鎖的開放系統
twisterband
零件編號 內寬 內高 X1
内部
安裝空間
X2
外部
安裝空間
R
最小
R
最大
d1最大
  [mm] [mm] [mm] [mm] [mm] [mm]
所選零件的更多資訊:
我的目錄
twisterband TB30.75.22——帶鎖的開放系統
產品代號:
旋轉角 [°]:
twisterband
零件編號 內寬 內高 X1
内部
安裝空間
X2
外部
安裝空間
R
最小
R
最大
d1最大
  [mm] [mm] [mm] [mm] [mm] [mm]
 TB30.75.22.7.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.8.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.9.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.10.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.11.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.12.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.13.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.14.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.15.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.16.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.17.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.18.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.19.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.20.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.21.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.22.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.23.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.24.01.0 75 22 90 330 44 77 17 請洽易格斯
 TB30.75.22.25.01.0 75 22 90 330 44 77 17 請洽易格斯
所選零件的更多資訊:
三維CAD 樣品索取 PDF 報價請求 詳細價格 我的目錄

TwisterBand實例



*水平安裝方式
