iglidur® UW160 - 材料資料

材料表

一般規格

單位

iglidur® UW160

測試方法

密度

g/cm³

1,04

顏色

灰色

最大值 在 23°C/50% 室內濕度下的吸濕性。

重量百分比

0,1

DIN 53495

最大總吸濕量

重量百分比

0,1

滑動摩擦係數，動態，對鋼材

µ

0,17 - 0,31

最大 pv 值 (乾)

MPa x m/s

0,22

機械規格

抗彎模量

MPa

1.349

DIN 53457

20°C 時的抗彎強度

MPa

22

DIN 53452

抗壓強度

MPa

32

最大建議表面壓力 (20°C)

MPa

15

邵氏 D 硬度

60

DIN 53505

物理及熱規格

最高長期使用溫度

°C

+90

短期應用溫度上限

°C

+100

下層應用溫度

°C

-50

熱傳導率

[W/m x K]

0,50

ASTM C 177

熱膨脹係數（23°C 時）

[K-1 x 10-5]

18

DIN 53752

電氣規格

體積電阻率

Ωcm

>1012

DIN IEC 93

表面電阻

Ω

> 1012

DIN 53482

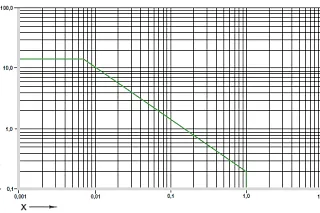

圖表.01: iglidur® UW160滑動軸承的允許pv值，軸壁厚度為1 mm，在+20 °C下，安裝在鋼制外殼中，對鋼軸進行乾式運轉。

X = 滑動速度 [m/s]
Y = 負載 [MPa]

iglidur® UW160 是專為在介質循環的連續操作中達到最高耐磨性而開發。在此類應用中，通常會出現低徑向負荷和溫度適中的情況，而與飲用水接觸的適用性和極佳的介質耐受性則使其特性更加完善。

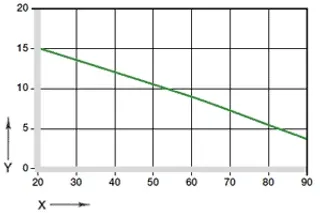

圖表.02：最大建議表面壓力與溫度的函數關係 (+20 °C 時為 15 MPa)

X = 溫度 [°C]
Y = 負載 [MPa]

機械規格
® UW160 軸承的抗壓強度隨溫度升高而降低。圖.02 說明了這種相關性。最大推薦表面壓力代表機械材料參數。不能由此得出摩擦學結論。

圖。03顯示iglidur® UW160在徑向負荷下的彈性變形。

圖表。03: 負載與溫度下的變形

X = 負載 [MPa]
Y = 變形 [%]

m/s

旋轉

擺動

線性

連續

0,3

0,3

1

短期

0,5

0,4

2,5

表 02：最大表面速度

允許的滑動速度
允許的最大表面速度取決於軸承點產生的摩擦熱。溫度只應上升到仍能確保球面嵌入軸承在磨損和尺寸精度方面的合理值。根據安裝情況，在介質沖洗的應用中，由於產生的熱量減少，可以實現更高的速度。

iglidur® UW160

應用溫度

較低

- 50 °C

上部長期

+ 90 °C

上部，短期

+ 100 °C

附加軸向保護

+ 70 °C

表 03：溫度限制

溫度
iglidur® UW160 專為常溫和中溫的液態介質而開發。與所有熱塑性塑膠一樣，iglidur® UW160 的抗壓強度會隨著溫度升高而降低。軸承系統中的普遍溫度也會影響軸承磨損。磨損隨著溫度升高而增加。當溫度高於 +70 °C 時，需要額外的保護。

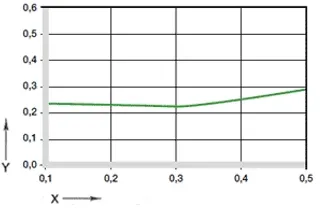

圖 04：摩擦係數作為表面速度的函數，p = 0.75MPa

X = 表面速度 [m/s]
Y = 摩擦係數 μ

摩擦和磨損
表面速度和軸粗糙度對摩擦係數的影響較小，但摩擦係數會隨著徑向載荷的增加而顯著降低，尤其是在 7.5 MPa 以下的範圍內。

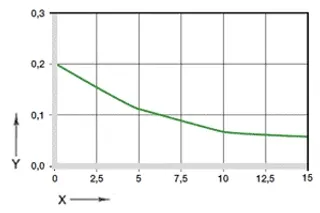

圖 05：摩擦係數作為壓力的函數，v = 0.01m/s

X = 負荷 [MPa]
Y = 摩擦係數 μ

iglidur® UW160

乾式

潤滑油

油

水

摩擦係數 µ

0,17 - 0,31

0,08

0,03

0,03

表 04：對鋼的摩擦係數 (Ra = 1 μm，50 HRC)

不同的磨損、旋轉應用

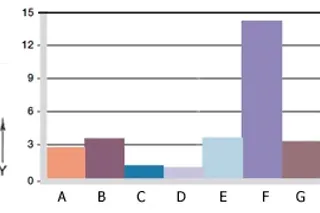

圖。06: 磨損，不同軸材料的旋轉應用，p = 1 MPa, v = 0.3 m/s

X = 軸材料
Y = 磨損 [μm/km]

A = 鋁，硬陽極處理
B = 易切削鋼
C = Cf53
D = Cf53，鍍硬鉻
E = HR 碳鋼
F = 304 SS
G = 高級鋼

軸材料
圖.06顯示了不同軸材料的測試結果的延伸，這些測試是在乾燥運轉中使用iglidur® UW160滑動軸承進行的。以徑向負荷為1 MPa、速度為0.3 m/s的旋轉運動為例，很明顯，iglidur® UW160在各種軸的配合下都能達到很好的磨損值，除了與304 SS軸的搭配。也很明顯，有一些iglidur® 材料更適合乾燥運轉。與許多其他 iglidur® 材料在乾式操作中一樣，圖 07 顯示在其他參數相同的情況下，旋轉時的磨耗明顯高於旋轉時的磨耗。

軸心材料
擺動和旋轉應用中的磨損

圖。07: Cf53 在擺動和旋轉應用中的磨損與負荷的函數關係

X= 負荷 [MPa]
Y= 磨損 [μm/km]

A = 旋轉 | B = 擺動

中型

抵抗力

醇類

碳氫化合物

潤滑脂、油，未添加活化劑

燃料

+ 至 0

稀釋酸

強酸

稀釋碱

強鹼

+ 耐 0 有條件耐 - 不穩定
所有數據在室溫下 [+20 °C]
表 05：耐化學性

耐化學性
iglidur® UW160 滑动轴承具有非常好的耐化学性。 iglidur® UW160 对大多数有机酸和无机酸的耐受性与对碱或润滑剂的耐受性相同。

**
電氣規格

體積電阻率

> 1012 Ωcm

表面電阻

> 1012 Ω

iglidur® UW160滑動軸承具有電絕緣性。

放射性輻射
由 iglidur® UW160 製成的軸承可抵抗輻射，輻射強度可達 3 - 102 Gy。

最大吸濕量

在 +23 °C/50 % 室內濕度下。

0.1 %（重量

最大總吸水率

0.1 %（重量

表 06：吸濕量

吸濕性
在正常氣候下，iglidur® UW160 軸承的吸濕率為 0.1 %。在水中的飽和極限也只有 0.1 %。

直徑****d1 [mm]

軸 H9**[mm]**

iglidur® UW160****E10 [mm]

外殼 H7**[mm]**

至 3

0 - 0,025

+0,014 +0,054

0 +0,010

> 3 至 6

0 - 0,030

+0,020 +0,068

0 +0,012

> 6 至 10

0 - 0,036

+0,025 +0,083

0 +0,015

> 10 至 18

0 - 0,043

+0,032 +0,102

0 +0,018

> 18 至 30

0 - 0,052

+0,040 +0,124

0 +0,021

> 30至50歲

0 - 0,062

+0,050 +0,150

0 +0,025

> 50 至 80

0 - 0,074

+0,060 +0,180

0 +0,030

> 80 至 120

0 - 0,087

+0,072 +0,212

0 +0,035

> 120 至 180

0 - 0,100

+0,085 +0,245

0 +0,040

表 07：壓接後的重要公差依據 ISO 3547-1

安裝公差
iglidur® UW160 軸承是用於具有 h 公差（推薦至少 h9）的軸的標準軸承。軸承是專為壓入公差為 H7 的安裝座而設計；安裝在標稱尺寸的安裝座後，軸承內徑可在公差為 E10 的標準情況下自行調整。
