新一代 - twisterchain拖鏈 - 堅固,低噪音,適用於高載荷


更高負載,運行更流暢

通過使用新一代的twisterchain旋轉拖鏈,可以顯著地改善運行平穩度,以實現更高的穩定性 新一代twisterchain 拖鏈擁有模組化的寬度,高度和半徑,因此能被靈活地應用在旋轉運動高達540°的應用中以及要求堅固的解決方案中。

  • 更堅固,能夠承受更高負載
  • 比原來的twisterchain拖鏈減少了25%的自重
  • 旋轉速度可達1m/s以上
  • 旋轉/螺旋運動最高可達540°
  • 新型導向槽系統使運行更高速,更安靜
  • 更多具有圓角設計的內部分隔片,可有效保護電纜
  • 橫桿可沿內徑方向打開
  • 在易格斯實驗室中,已成功經過了超過一百萬次的往返運動測試(2010年3月)

典型的工業領域應用
  • 機器人,搬運機械
  • 包裝機械
  • 玻璃機械
  • 一般機械工程等等

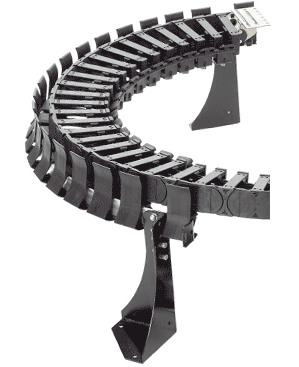

twisterchain新品適用於最高達540°的圓周運動,橫桿可沿內徑快速打開



電纜保護優化的鏈節極大地提高了新一代twisterchain 的穩定性 同時它作為內部分隔片將整個填充空間分為2個部分


Diagram

Y =最大額外負載 [千克/米]
A = 新一代twisterchain 拖鏈
B = 老型號傳統型 twisterchain 拖鏈

使用易格斯新一代 twisterchain 拖鏈可實現100%的額外附加負載


選型標準

twisterchain 新品的設計說明

twisterchain new 3D-CAD

完整的twisterchain三維CAD模型檔

twisterchain 新型導向槽

適用於新一代'twisterchain 的新型導向槽 - 減少安裝時間,降低成本 - 延長使用壽命

QuickRobot

對各類機器人的設備支援。 訂購成套系統的簡化過程。

可沿內徑方向打開
twisterband
TC32系列

内高hi: 32 mm
內寬Bi: 87.5 - 150 mm
彎曲半徑R: 100 - 250 mm
節距: 56 mm

TC42
TC42系列

内高hi: 42 mm
内寬Bi: 87.5 - 200 mm
彎曲半徑R: 100 - 250 mm
節距: 67 mm

TC56
TC56系列

内高hi: 56 mm
内寬Bi: 125 - 200 mm
彎曲半徑R: 150 - 400 mm
節距: 91 mm


新導向槽系統 - 型號01

新旋轉導向槽可將對齊時間減少至最低 裝配時間從6小時減少至2小時 在噪音等級降低的同時,多虧了幾乎所有的工程塑膠設計,行程速度也得到了提升。



圓周運動角度最大540°(帶特別安裝零件)


UL94-V0等級按要求提供



新導槽系統——01型可用
