線性軸一覽:適合您系統的驅動器



從由工程塑膠製成的輕型線性滑台到實心不鏽鋼解決方案,drylin® 驅動技術包含多種產品,它們均無需使用外部潤滑劑即可工作。 線性滑台的移動是透過螺桿、皮帶或齒條實現的。 igus® 為客戶提供適合大多數應用的解決方案。 在所有系統中,行程長度都是可自由選擇的,並且線性滑台的驅動可以使用手輪或各種馬達來實現。 對於高軸向應用,由螺桿驅動的線性滑台是首選,因此需要最高的精度。

在所有型號中,線性滑台都可以配備梯形螺紋或大螺距螺紋螺桿。  帶皮帶驅動的線性滑台專為在高重複性和短週期應用中的長行程和高速度而設計。

線性滑台透過齒條直接驅動並實現長行程高速運行,它還具有一個額外的好處,即允許多個滑塊在一個系統上獨立移動且無間隙。

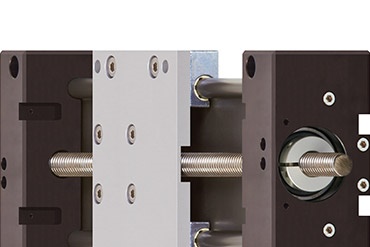

帶螺桿驅動的線性滑台

帶螺桿驅動的線性滑台

  • 經濟高效且精確的位置調整

帶螺桿驅動的線性滑台
具有齒型皮帶驅動的線性滑台

具有皮帶驅動的線性滑台

  • 低慣性,高效率

具有齒型皮帶驅動的線性滑台

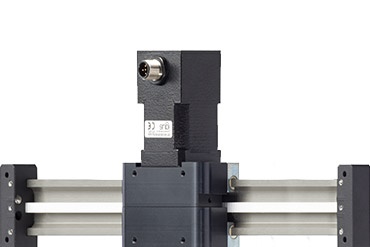

懸臂軸

輕巧的懸臂軸

  • 即使長行程也能達到最高的精度

懸臂軸

螺桿驅動優缺點:

適用場合:

  • 用於位置調整
  • 適用於極端環境
  • 要求經濟實惠和預裝配的解決方案
  • 當要求耐腐蝕時
  • 當需要安靜運行時

不適用場合:

  • 當需要在高動態下移動高負載時
  • 定位精度需要小於 0.1 mm 時
  • 如果要求連續高性能運行時

igus® 螺桿驅動線性滑台的結構

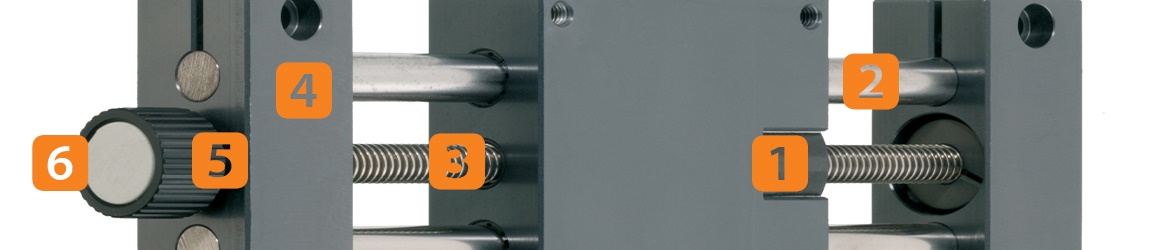

igus® 螺桿驅動線性滑台的橫截面

1

 透過工程塑膠軸承和螺母實現免上油

2

 3 種心軸材質

3

 8 種梯形螺距,4 種高導程螺距

4

 主體材料由不鏽鋼、鋁、鋅或工程塑膠製成

5

 根據圖檔或平面驅動心軸客製加工螺桿

6

 可提供配件


皮帶驅動:優缺點

適用場合:

  • 快速定位低負載
  • 用於緊湊型結構
  • 安靜運行
  • UW 型皮帶滑台用於水下
  • 經濟型基本款解決方案

不適用場合:

  • 當需要高速移動重物時
  • 定位精度需要小於 0.1 mm 時

igus® 皮帶驅動線性滑台的結構

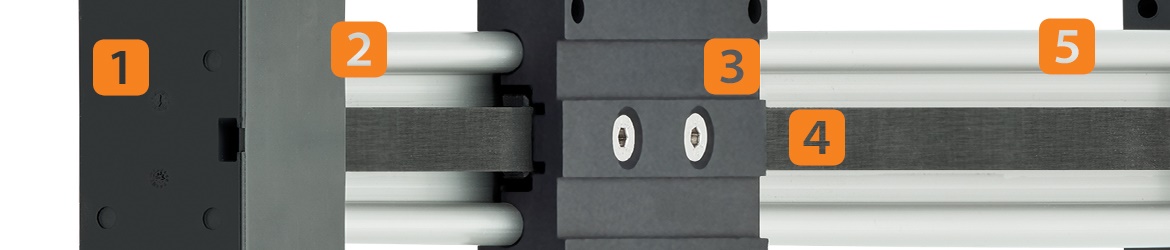

igus® 皮帶驅動線性滑台的橫截面

1

 帶有滾珠軸承的支撐塊

2

 免上油線性滑台搭配工程塑膠平面軸承

3

 多種滑塊長度

4

 PU或合成橡膠皮帶

5

 硬質陽極氧化鋁


帶皮帶的線性滑台:優缺點

適用場合:

  • 高動態取放應用
  • 適合緊湊的應用
  • 在多軸龍門作為 Z 軸

不適用場合:

  • 高負載
  • 自鎖
  • 充滿污垢的應用領域

igus® 齒條軸(z 軸)的結構

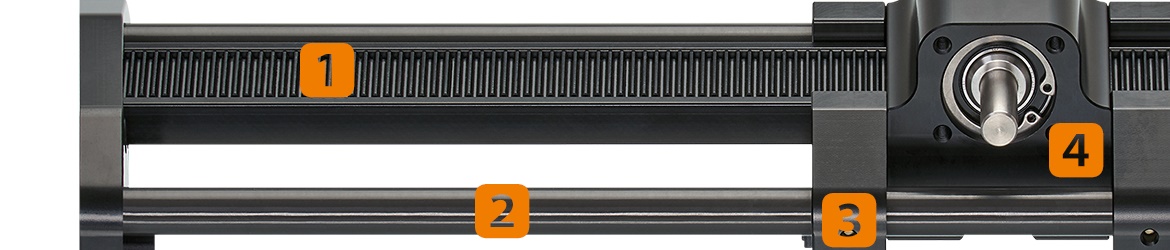

igus® 齒條軸的橫截面

1

 直接透過齒條驅動

2

 鋁製空心軸 drylin® AWMR 的扭轉剛度

3

 得益於 drylin® R 免上油直線軸承,無需潤滑、免保養

4

 負載達 1 kg 可實現快速運行
