自潤軸承iglidur® A290 - 材料資料

性能表

綜合特徵	單位	iglidur® A290軸承	試驗方法
密度	g/cm³	1,41
顏色		白色
23°C/50%相對濕度時最大吸濕性 H.	% 重量	1,7	DIN 53495
最大吸水率	% 重量	7,3
表面摩擦係數的、動態、對鋼	µ	0,13 - 0,40
最大PV值（乾運行）	MPa x m/s	0,23
機械性能 [MPa · m/s]
可彎曲E模組	MPa	8.800	DIN 53457
抗拉強度（20°C）	MPa	250	DIN 53452
抗壓強度	MPa	91
最大推薦的表面壓力（20°C）	MPa	70
邵氏D硬度		88	DIN 53505
物理和热性能
連續運行時的最高溫度	°C	+140
短暫運行時的最高溫度	°C	+180
工作溫度下限	°C	-40
導熱率	[W/m x K]	0,24	ASTM C 177
熱膨脹係數	[K^-1 x 10^-5]	7	DIN 53752
導電性能
電阻率	Ωcm	> 10¹¹	DIN IEC 93
表面電阻	Ω	> 10¹¹	DIN 53482

表01：材質資料

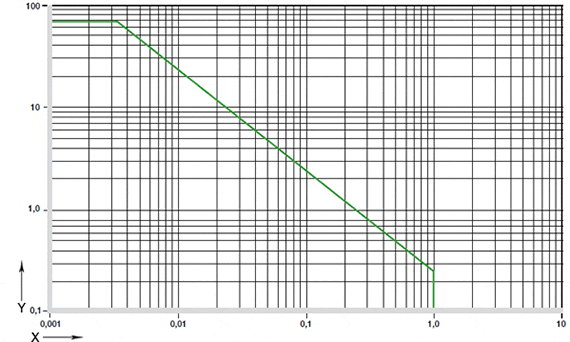

圖01：1毫米壁厚的iglidur® A290滑動軸承搭配鋼軸安裝在鋼殼中，在+20°C下乾運行的允許PV值

X = 表面速度[米/秒]
Y = 負載[MPa]

iglidur® 290軸承是專為食品業應用而開發的。與iglidur® A200軸承相比，其摩擦特性有大幅提升。

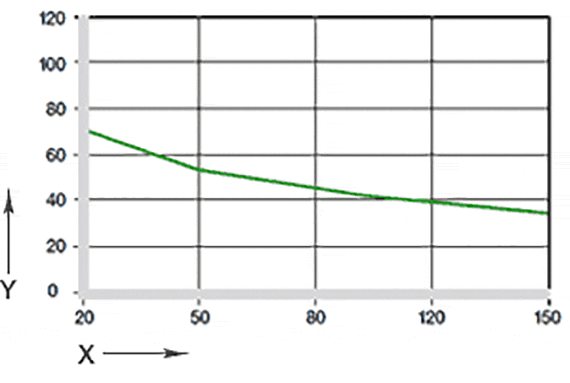

表格02：推薦的最大表面壓力取決於溫度(70°C時為20 Mpa）

X = 溫度[°C]
Y =載入 [MPa]

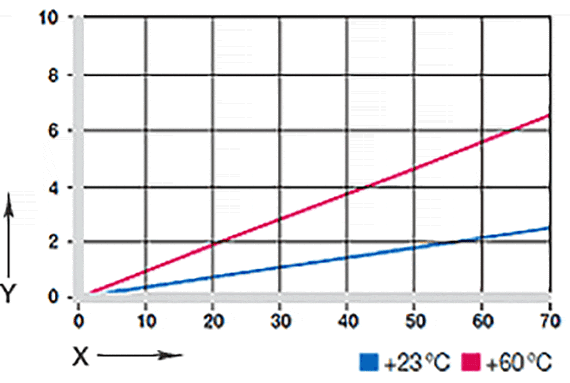

表格03：在不同負載和溫度下的變形

X = 負載[MPa]
Y = 形變[m/s]

力學性能

推薦的最大表面壓強是材質的機械特性參數。關於摩擦特性的結論無法從這裡推導出。隨著溫度的升高，iglidur® A290 滑動軸承的抗壓強度會下降。圖 02 表明了這一關係。

在此壓力和室溫環境下，其形變只有 2.5%。當不超過此負載時，塑性形變可忽略。但這也取決於暴露時間。圖 03 展示了 iglidur® A290 受徑向負載後的彈性形變。

m/s	旋轉運動	擺動	直線運動
連續	1	0,7	3
短期	2	1,4	4

表格02：最大表面速度

允許表面速度

自潤軸承iglidur® A290適合低表面速度的應用。由於摩擦相對較高（特別是在負載較低時），自潤軸承iglidur® A290軸承升溫幅度高於其他軸承。摩擦會隨著速度的增加而變大。

表面速度

p x v 值與潤滑

自潤軸承iglidur® A290	運行溫度
較低	- 40 °C
較高，長期	+ 140 °C
較高，短期	+ 180 °C
額外的軸向固定	+110 °C

表格03：自潤軸承iglidur® A290溫度限制

溫度

隨著溫度的升高，iglidur® A290 滑動軸承的抗壓強度會下降。圖 02 表明了這一關係。軸承系統內的溫度也會影響軸承的磨損。溫度升高，磨損加劇，這一影響在溫度高於 120℃ 時尤其顯著。溫度超過 +110°C 時，建議採取額外的固定措施。

溫度,熱膨脹係數

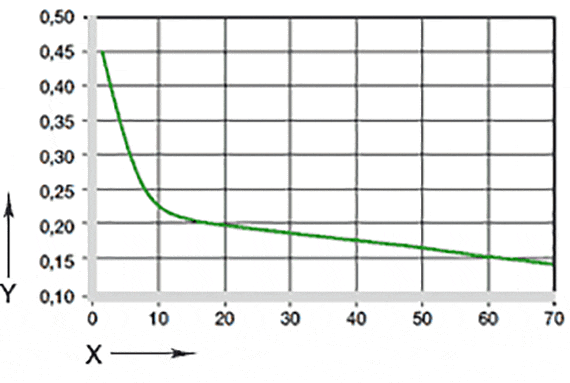

表格04：摩擦係數取決於表面速度，p = 0,75 MPa

X = 表面速度 [m/s]
Y = 摩擦係數µ

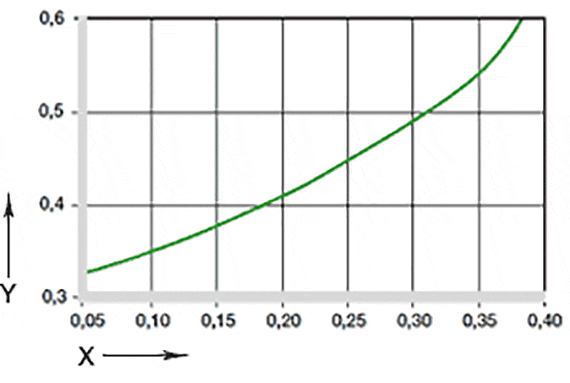

表格05：摩擦係數取決於載荷，v = 0,01 m/s

X = 載入 [MPa]
Y = 摩擦係數 μ

摩擦與磨損

與耐磨性類似，摩擦係數會隨著負載和表面速度的增加而改變（圖 04 和 05）。

自潤軸承iglidur® A290	幹摩擦	油脂	油	水
摩擦係數 µ	0,13 - 0,40	0,09	0,04	0,04

表格04: 自潤軸承iglidur® A290在鋼軸上的摩擦係數 (Ra = 1 µm, 50 HRC)

摩擦係數

耐磨損性能

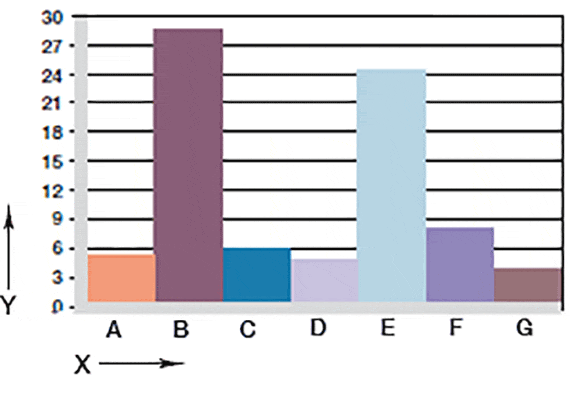

圖 06：旋轉應用中搭配不同軸材質時的磨損情況，p = 1 MPa，v = 0.3 米/秒

X = 軸材質
Y = 磨損[微米/千米]

A = 硬質陽極氧化鋁
B = 切削鋼
C = Cf53
D = 鍍硬鉻 Cf53
E = St37
F = V2A
G = X90

軸材料

圖 06 和 07 匯總了 iglidur® A290 軸承搭配不同軸材質進行測試的結果。與 iglidur®A200 相比，iglidur®A290 改進的摩擦特性也在磨損係數上有所體現。當負載較低時，iglidur® A290 搭配不同軸材質的耐磨性差異非常明顯。

軸材料

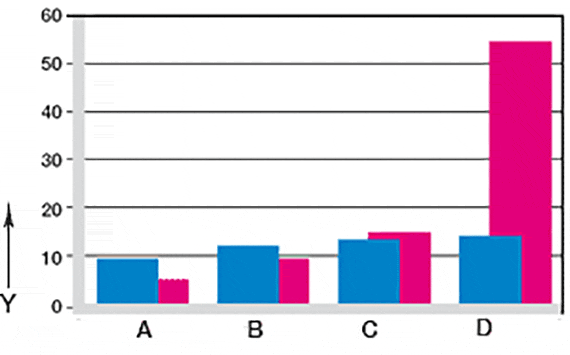

圖 07：在擺動和旋轉應用中搭配各種軸材質時的磨損情況，p = 2 MPa

Y = 磨損[微米/千米]

A= Cf53
B= 鍍硬鉻
C= V2A
D= St37

粉色= 旋轉
藍色= 擺動

中	阻力
酒精	+ to 0
烃	+
油脂，沒有添加劑的油	+
辛烷	+
稀酸	0 to -
強酸	-
稀鹼	+
強鹼	+ to 0

+ 耐受 0 有限耐受 - 無法耐受
所有規格均針對室溫[20 °C]環境
表05：iglidur® A290軸承的耐化學品性

導電性能

具體的體電阻值	> 10¹¹ Ωcm
面電阻值	> 10¹¹ Ω

化學抗性

iglidur® A290軸承對化學品有很好的耐受性。其可以耐大多數潤滑劑。 iglidur® A290不受大多數有機和無機弱酸的腐蝕。

抗輻射性能

在有輻射環境中，它能抵抗最大強度為3x10²Gy。

抗UV性能

自潤軸承iglidur® A290抵抗UV，但運動性能會受影響。

真空

在真空條件下，由於其較高的吸水率，其使會用受到限制。

導電性能

自潤軸承iglidur® A290電絕緣。

最大吸水率
在+23°C/50% 相對濕度	重量的 1.7%
最大吸水率	重量的 7.3%

表 06：iglidur® A290 的吸水性

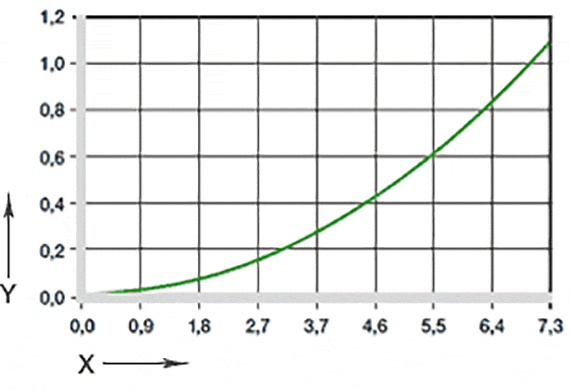

圖 10：吸水性的影響

X = 吸水性[重量 %]
Y = 內徑減少率 [%]

吸水性

自潤軸承iglidur® 200軸承的吸濕性在標準的化學條件下約為 1,7 % 7.3%的吸水飽和點是其短處，因此如果應用於潮濕的環境中，必須對此予以考慮。

直徑 d1 [mm]	h9軸 [毫米]	iglidur® A290 D11 [mm]	外殼 H7 [mm]
最大為3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 to 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 to 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 to 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 to 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 到 50	0 - 0,062	+0,080 +0,240	0 +0,025
> 50 to 80	0 - 0,074	+0,100 +0,290	0 +0,030

表07：符合ISO 3547-1的iglidur® A290軸承在壓入後的重要公差。

安裝公差

自潤軸承iglidur® A290軸承是適用於h公差軸的標準軸承（建議最低為h9）。該型號軸承是為公差為h7的基座軸承的壓配合而開發設計的安裝在標稱直徑H7的軸承座中後，軸承的內徑自動調整到D11公差。
