iglidur® Q290——材質數據

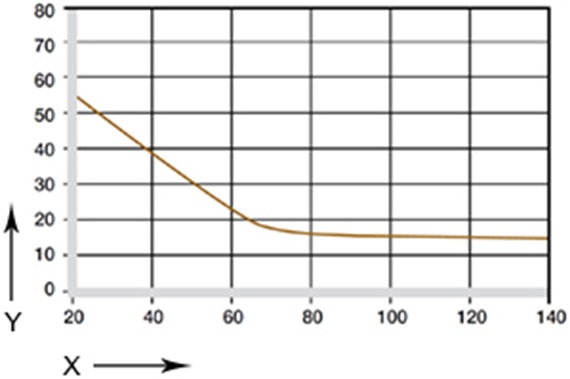

圖 02：最大建議表面壓力與溫度的關係（55 MPa、+20 °C）

X = 溫度[°C]
Y = 負載[MPa]

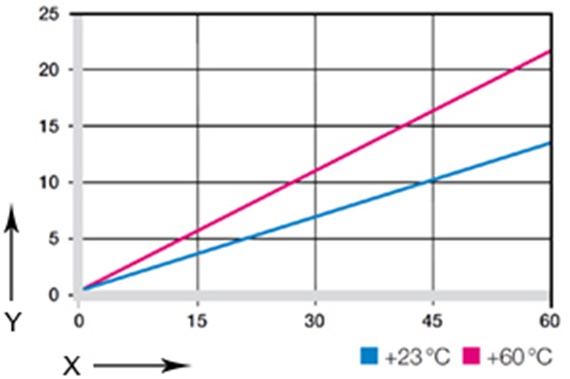

圖 03：形變與壓力和溫度的關係

X = 負載[MPa]
Y = 形變[%]

機械相關的配置參數

隨著溫度的升高，iglidur® Q290 滑動軸承的抗壓強度會下降。 圖 02 表明了這一逆相關關係。 在 +180 °C 的短期應用允許溫度下，其表面允許壓力仍高於 10 MPa。 推薦的最大表面壓力是材質的機械特性參數。 關於摩擦特性的結論無法從這裡推導出。

m/s	旋轉	擺動	真直度
連續運動	0,8	0,6	1
短期	2	1,4	2

表 02：最大表面速度

允許的表面速度

iglidur® Q290 軸承的典型應用是速度相對較低的中高負載擺動運動。 除此之外也可以達到相對較高的速度。 表 03 中列出的速度是最小軸承負載下的極限值。 在這些數值下沒有磨損跡象。

溫度

最高長期應用溫度為 +140°C，因此 iglidur® Q290 適用於農業、商用車或建築領域的典型應用。 工作溫度高於 +80°C 時，壓配不足以固定軸承，還需要額外的軸向固定軸承的措施。

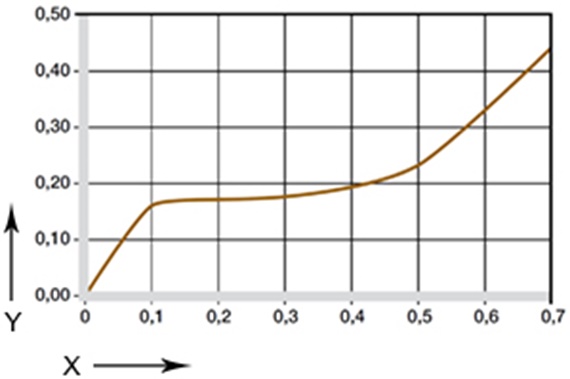

圖 04：摩擦係數與表面速度的關係，p = 0.75 MPa

X = 表面速度[米/秒]
Y = 摩擦係數 μ

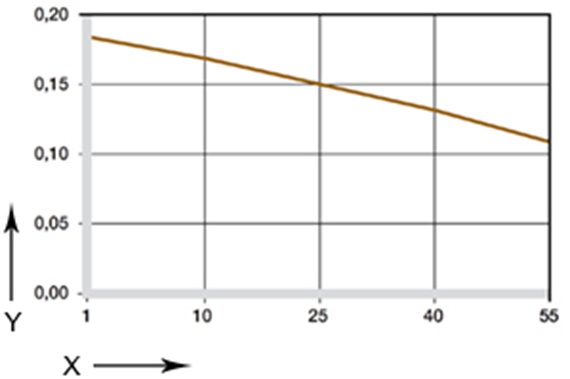

圖 05：摩擦係數與負載的關係，v = 0.01 米/秒

X = 負載 [MPa]
Y = 摩擦係數 μ

摩擦與磨損

請注意，表面粗糙的滑動面會增加摩擦。 iglidur® Q290 的摩擦係數隨著速度增加而增加。

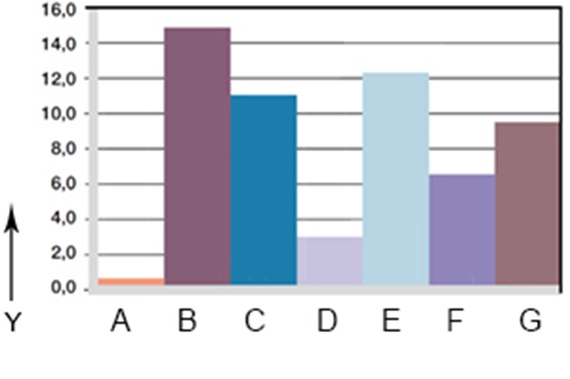

圖 06：在旋轉應用中搭配不同軸材質時的磨損情況，p = 1 MPa，v = 0.3 米/秒

X = 軸材質
Y = 磨損[微米/千米]

A = 硬質陽極氧化鋁
B = 自動螺紋鋼
C = Cf53
D = 鍍硬鉻 Cf53
E = HR 碳鋼
F = 304 不銹鋼
G = 高級鋼

軸材料

對於 10 MPa 以上的更高負載，通常推薦使用硬化軸。 但這在現實中往往不實際，尤其使用抗腐蝕塗層時。 因此，iglidur® Q290 材質在此類應用中很重要。

介質	電阻
酒精	+ 至 0
碳氫化合物	+
無添加劑的油和脂	+
燃油	+
稀釋的酸溶液	0 至 –
強酸	-
稀釋的鹼溶液	+
強鹼	+ 至 0

+ 耐受      0 有條件耐受      – 不耐受
所有資訊均針對室溫 [+20 °C]
表 05：iglidur® A290 的耐化學品性

電氣特性

體積電阻率	> 1012 Ω cm
表面電阻	> 1012 Ω

輻射抗性

iglidur® Q290 材質製成的滑動軸承能抵抗高達 3 · 102 Gy 強度的輻射。


抗 UV

iglidur® Q290 軸承具有良好的抗紫外線輻射和其他風化作用的能力。


真空環境

在真空中，存在的任何濕氣都會被排出。 只能在有限範圍內用於真空。


吸水性

在正常氣候條件下，iglidur® Q290 滑動軸承的吸水率低於重量的 3.0%。 在水中的飽和極限是重量的 9.3%。

直徑 d1 [毫米]	軸 h9 [毫米]	iglidur® A290 D11 [毫米]	外殼 H7 [毫米]
至 3	0 - 0,025	+0,020 +0,080	0 +0,010
> 3 至 6	0 - 0,030	+0,030 +0,105	0 +0,012
> 6 至 10	0 - 0,036	+0,040 +0,130	0 +0,015
> 10 至 18	0 - 0,043	+0,050 +0,160	0 +0,018
> 18 至 30	0 - 0,052	+0,065 +0,195	0 +0,021
> 30 至 50	0 - 0,062	+0,080 +0,240	0 +0,025

表 07：依據 ISO 3547-1 標準壓入後 iglidur® Q290 滑動軸承的重要公差

安裝公差

iglidur® Q290 滑動軸承是用於推薦最小公差為 h9 的軸的標準軸承。 這些軸承被設計壓入按公差為 H7 進行機加工的基座中。 在被裝備進標準尺寸的基座中後，在標準的情況下內徑自動調整為 E10 的公差。 對於特殊的尺寸，公差的變化取決於壁的厚度（請參考產品規格表）。
