iglidur® P230——材質資料

技術參數

一般規格	單位	iglidur® P230	測試方法
密度	g/cm³	1,57
顏色		米色
最大吸濕量，在 23°C/50% 相對濕度	% 重量	0,1	DIN 53495
最大吸水率	% 重量	0,5
與鋼軸的滑動摩擦係數	µ	0,06 - 0,21
pv 值，最大值（乾運行時）	MPa · m/s	0,30
機械相關的配置參數
彈性模量	MPa	6.532	DIN 53457
+20°C 時的彎曲強度	MPa	173
抗壓強度	MPa	101
推薦的最大表面壓強 (+20°C)	MPa	60
邵氏-D 硬度		80	DIN 53505
物理和熱特性
長期運行時的最高應用溫度	°C	+110
短期運行時的最高應用溫度	°C	+180
最低運行溫度	°C	-30
導熱性	[W/m · K]	0,34	ASTM C 177
熱膨脹係數 (+23°C)	[K^-1 · 10^-5]	5	DIN 53752
電氣特性
體積電阻率	Ωcm	> 10¹²	DIN IEC 93
表面電阻	Ω	> 10¹²	DIN 53482

表 01: 材質屬性工作表

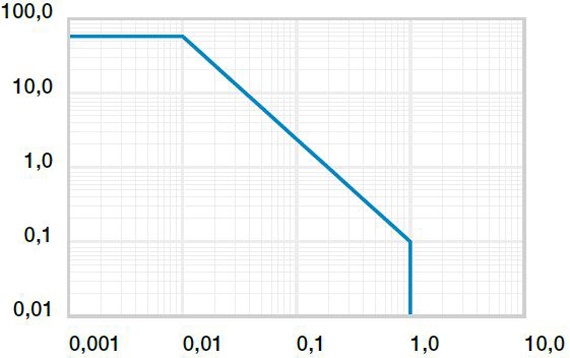

圖 01：+20°C 下、壁厚 1 毫米、搭配鋼軸幹運行、安裝在鋼軸承座中的 iglidur® P230 的容許 pv 值。

X 軸 = 表面速度[米/秒]
Y 軸 = 負載[MPa]

iglidur® P230 是一種低吸濕性和熱特性均衡的材質，適用於對成本敏感的批量生產應用。低 pv 值以及低至中速度和負載下良好的耐磨性完善了其全能的特性。

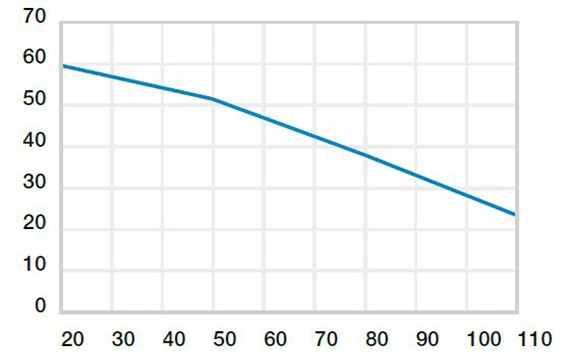

圖 02：最大建議表面壓力與溫度的關係（60 MPa、+20 °C）

X = 溫度[°C]
Y = 負載[MPa]

機械相關的配置參數

隨著溫度的升高，iglidur® P230 滑動軸承的抗壓強度會下降。圖 02 表明了這一逆相關關係。推薦的最大表面壓力是材質的機械特性參數。不能因此得出關於摩擦特性的結論。

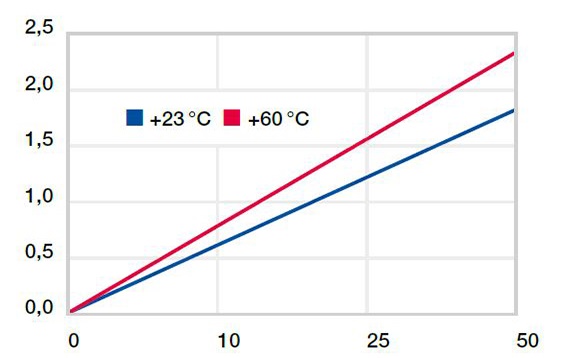

圖 03：形變與壓力和溫度的關係

X = 負載 [MPa]
Y = 形變[%]

圖表 03 表明了 iglidur® P230 的彈性形變與徑向負載的函數關係。在 60 MPa 的最大建議表面壓力下，其在室溫下的形變低於 3%。此壓強負載以下的塑性形變可以忽略不計。然而，這也取決於負載的占空比。

最大運行速度

m/s	旋轉	擺動	真直度
連續運動	1,0	0,7	3,0
短期	2,0	1,4	4,0

表 02：最大表面速度

允許的表面速度

iglidur® P230 是為中低速而設計的。在連續運轉期間，允許的最大速度為 1.0 米/秒（旋轉）或 3.0 米/秒（直線）。表 02 中的最大值只有在低負載的情況下才能得到。在給定的速度下，摩擦會導致溫度升高到持續運轉的最高允許水準。在實際中，由於變化的應用環境，很少會達到這麼高的溫度。

表面速度

p x v 值與潤滑

iglidur® P230	應用溫度
最小值	-30°C
長期運行最高值	+110°C
最大，短期	+180°C
額外的軸向固定	+100°C

表 03：溫度極限

使用溫度範圍

由於其最高長期應用溫度為 +110°C，iglidur® P230 適用於廣泛的應用。如果存在更高的溫度，則可選擇最暢銷的 iglidur® G (+130°C) 或新標杆 iglidur® G1 (+180°C)。軸承系統內的溫度也會影響軸承的磨損。當溫度升高時，磨損也會增加。在溫度超過 +100℃ 時需要額外的固定措施。

溫度,熱膨脹係數

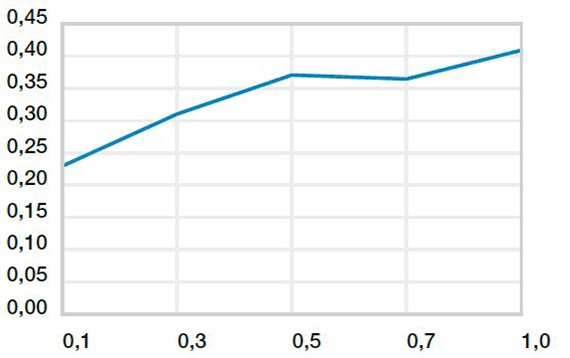

圖 04：摩擦係數與表面速度的關係，p = 1 MPa

X = 表面速度[米/秒]
Y = 摩擦係數 μ

摩擦與磨損

和磨損性相似，摩擦係數 µ 隨著負載的變化而變化（圖 04）。

iglidur® P230	干	潤滑脂	耐油性	水
C. o. 濕度 µ	0,13 - 0,32	0,09	0,04	0,04

表 04：在鋼軸上使用的摩擦係數
（Ra = 1 微米，50 HRC）

摩擦係數

耐磨損性能

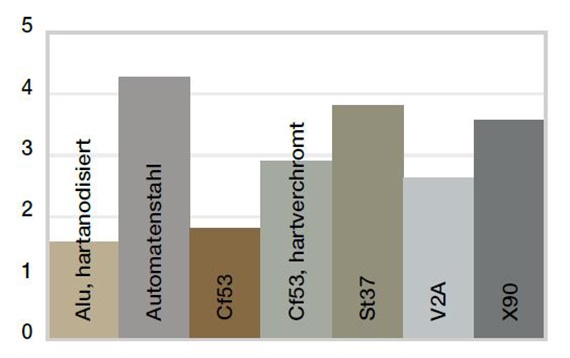

圖 05：在旋轉中搭配不同軸材質時的磨損情況，壓力 p = 1 MPa，v = 0.3 米/秒

X = 軸材質
Y= 磨損[微米/千米]

軸材料

圖表 05 展示了 iglidur® P230 材質製成的軸承和不同材質的軸配合使用的測試結果。對於徑向負載為 1 MPa 的旋轉運動，所有軸的磨損都很低，而“軟”軸的磨損係數更高。對比擺動和旋轉運動（圖 06）可以發現，與許多其他 iglidur® 材質相比沒有太大差異。 iglidur® P230 對中低負載的限制變得清晰。

軸材料

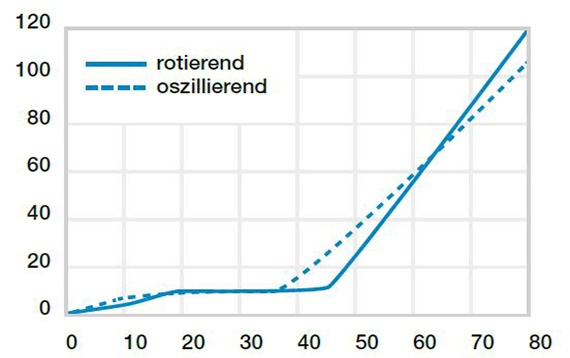

圖 06：在擺動和旋轉應用中搭配硬化磨削鋼軸材質 Cf53 時，磨損與負載的關係

X = 負載 [MPa]
Y = 磨損[微米/千米]

耐化學腐蝕	電阻
酒精	最高可達到 + 0
碳氫化合物	+
無添加劑的油和脂	+
燃油	+
稀釋的酸溶液	+
強酸	+
稀釋的鹼溶液	+
強鹼	+

+ 耐受 0 有條件耐受 - 無法耐受

所有資訊均針對室溫 [+20°C]
表 04：耐化學品性

吸水性

在標準氣候條件下，iglidur® P230 軸承的吸濕量約為重量的 0.1%。在水中的飽和極限是重量的 0.3%。其微小的吸水率明顯低於 iglidur® M250 或 iglidur® G。

輻射抗性

iglidur® P230 材質製成的滑動軸承在輻射環境下的使用非常有限。其可承受強度高達 3 - 10² Gy 的輻射。

抗 UV

iglidur® P230 滑動軸承有著非常好的抗紫外線性。

真空環境

在真空環境中使用時，存在的濕氣會像水蒸氣一樣被釋放。只有乾燥後的 iglidur® P230 軸承才能在真空環境中使用。

電氣特性

iglidur®P 滑動軸承是電絕緣的。

體積電阻率	> 10¹² Ωcm
表面電阻	> 10¹¹ Ω

Ø d1 [毫米]	外殼 H7 [毫米]	滑動軸承 E10 [毫米]	軸 h9 [毫米]
至 3	+0,000 +0,010	+0,014 +0,054	-0,025 +0,000
> 3 至 6	+0,000 +0,012	+0,020 +0,068	-0,030 +0,000
> 6 至 10	+0,000 +0,015	+0,025 +0,083	-0,036 +0,000
> 10 至 18	+0,000 +0,018	+0,032 +0,102	-0,043 +0,000
> 18 至 30	+0,000 +0,021	+0,040 +0,124	-0,052 +0,000
> 30 至 50	+0,000 +0,025	+0,050 +0,150	-0,062 +0,000
> 50 至 80	+0,000 +0,030	+0,060 +0,180	-0,074 +0,000
> 80 至 120	+0,000 +0,035	+0,072 +0,212	-0,087 +0,000
> 120 至 180	+0,000 +0,040	+0,085 +0,245	-0,100 +0,000

表 05：依據 ISO 3547-1 標準壓配後滑動軸承的重要公差

安裝公差

iglidur® P230 滑動軸承是用於推薦最小公差為 h9 的軸的標準軸承。這些軸承被設計壓配到按公差 H7 進行機加工的軸承座中。在被裝備進標準尺寸的基座中後，在標準的情況下內徑自動調整為 E10 的公差。對於特殊的尺寸，公差的變化取決於壁的厚度（請參考產品規格表）。
