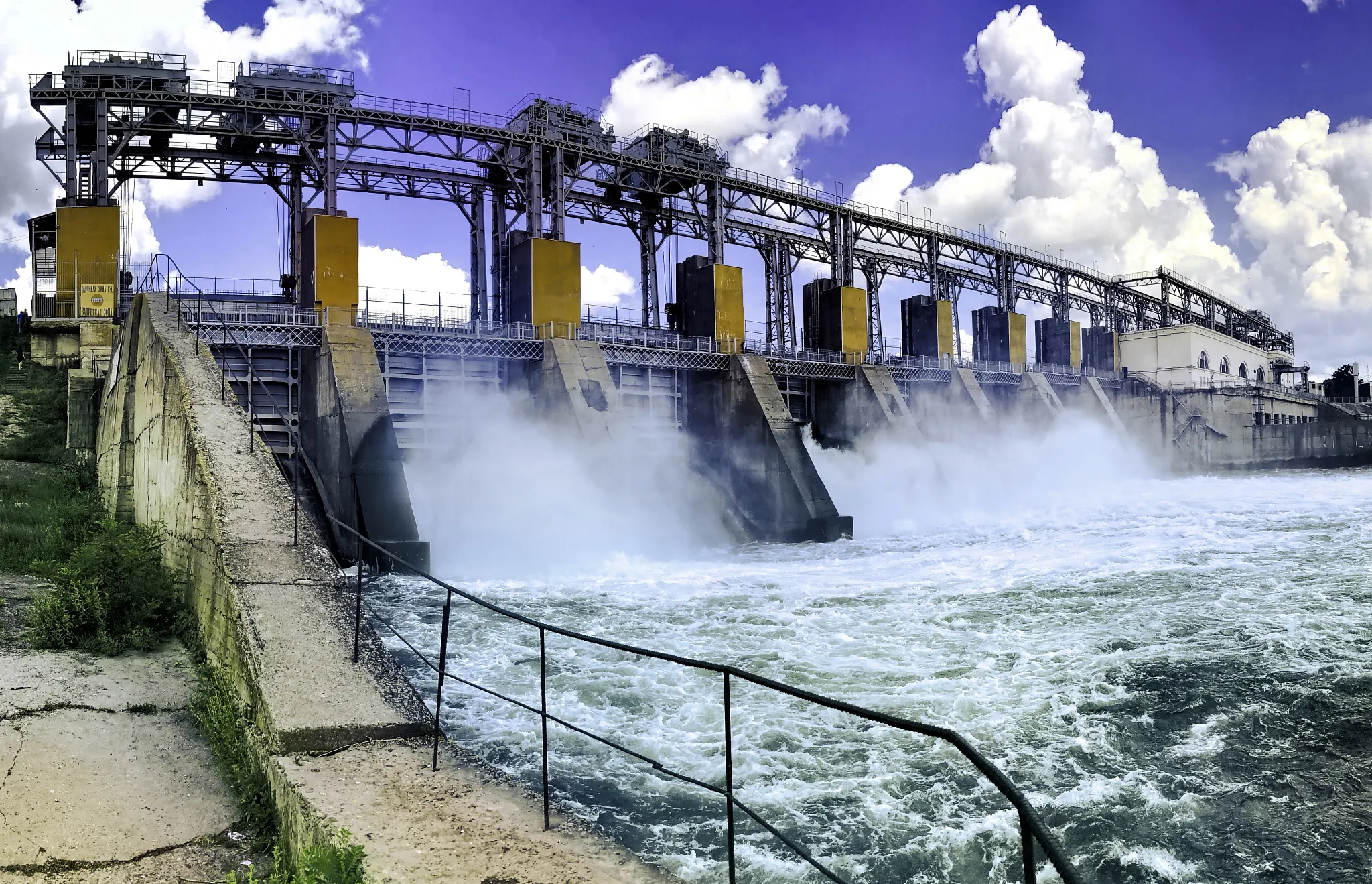

水力發電廠軸承技術與供能係統

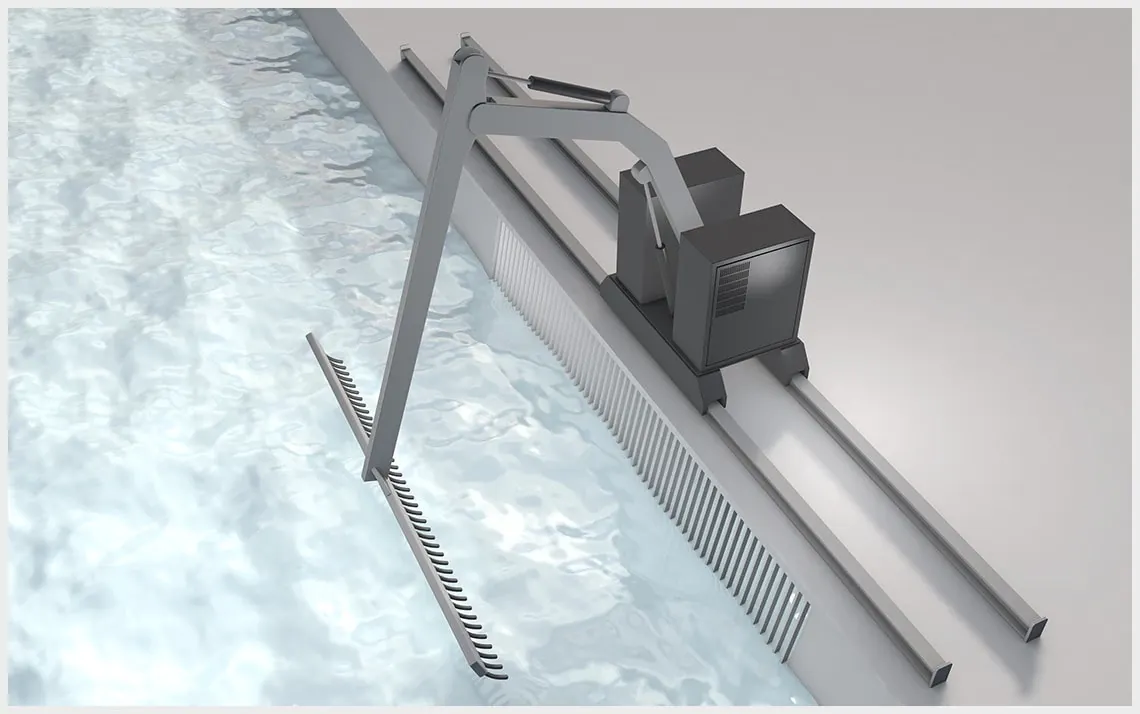

基本型flizz cable carrier system® flizz電纜保護拖鏈系統

• 經濟實惠的完整系統，由拖鏈、耐彎電纜、電線電纜和不銹鋼底座組成
• 防風雨及防污
• 維護成本低，行程距離可達 100 米

平面軸承和連座軸承、球形軸承(乾式軸承)

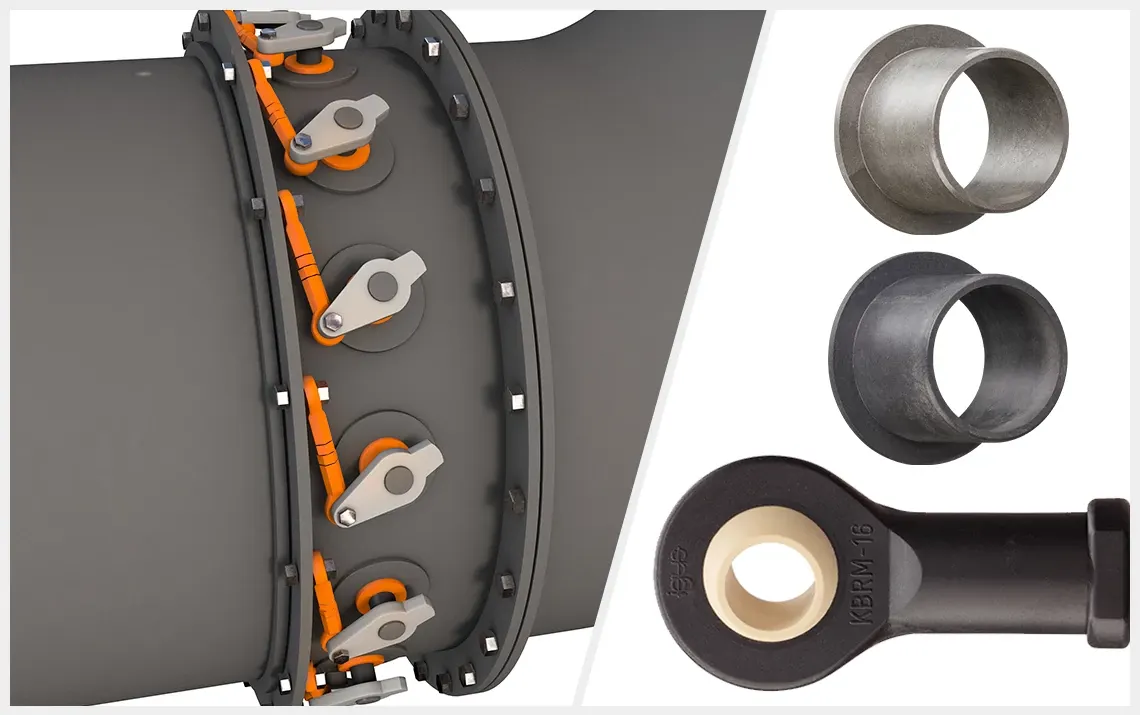

• 免潤滑法蘭襯套採用全能材料iglidur **® G**或iglidur **® H**製成，特別適用於水下應用。對於非常高的表面壓力，我們建議使用igutex ® TX1 。
• 端桿igubal ® KBRM : 耐腐蝕，適用於液體介質，帶加固，長纖維增強聚合物的魚眼軸承的球頭端蓋

•

• ****AISI 304
• ********AISI 420C
• 拖鏈技術及半成品****

由 iglidur JB 製成： 高耐磨消耗，低摩擦係數，重載型螺紋螺栓 dryspin JGRM + 高導程螺桿 dryspin 不鏽鋼材質附右旋螺紋 drylin RJUM 基座軸承 + EEWM 圓形心軸，不銹鋼拖鏈系列 E4.1: 堅固輕巧,, 模組化

平面軸承(乾式軸承)

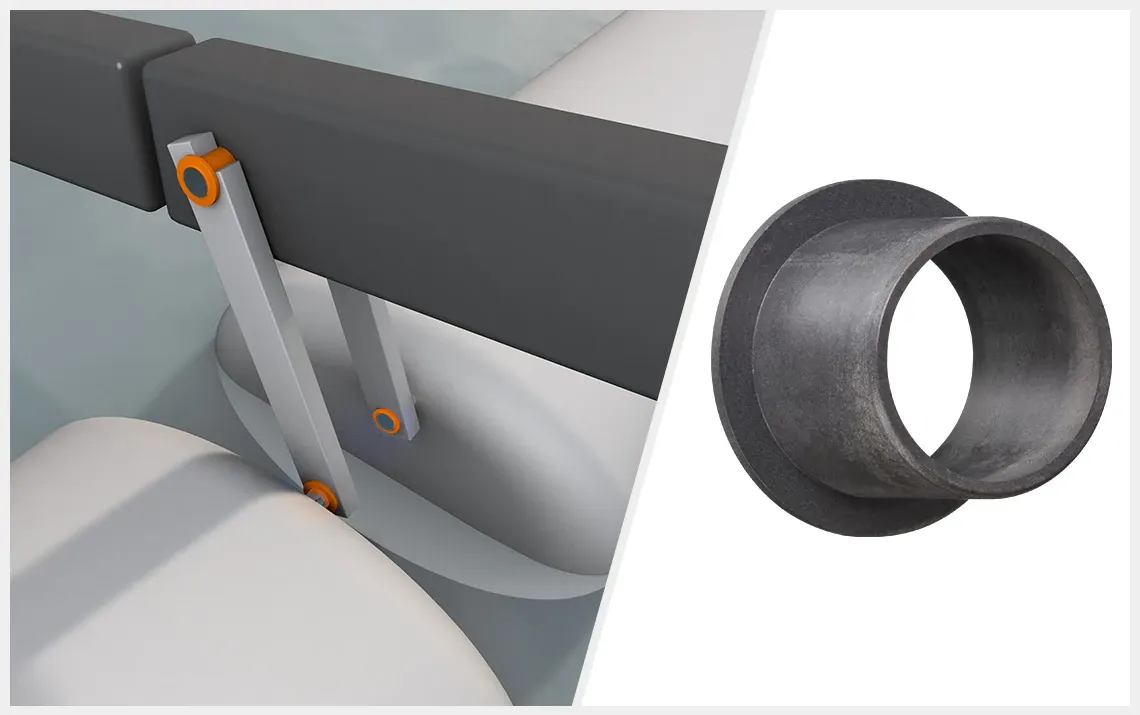

• 用於引導活塞：
  圓柱形襯套 iglidur ® H370，適用於高負載，在水下具有非常好的耐磨性

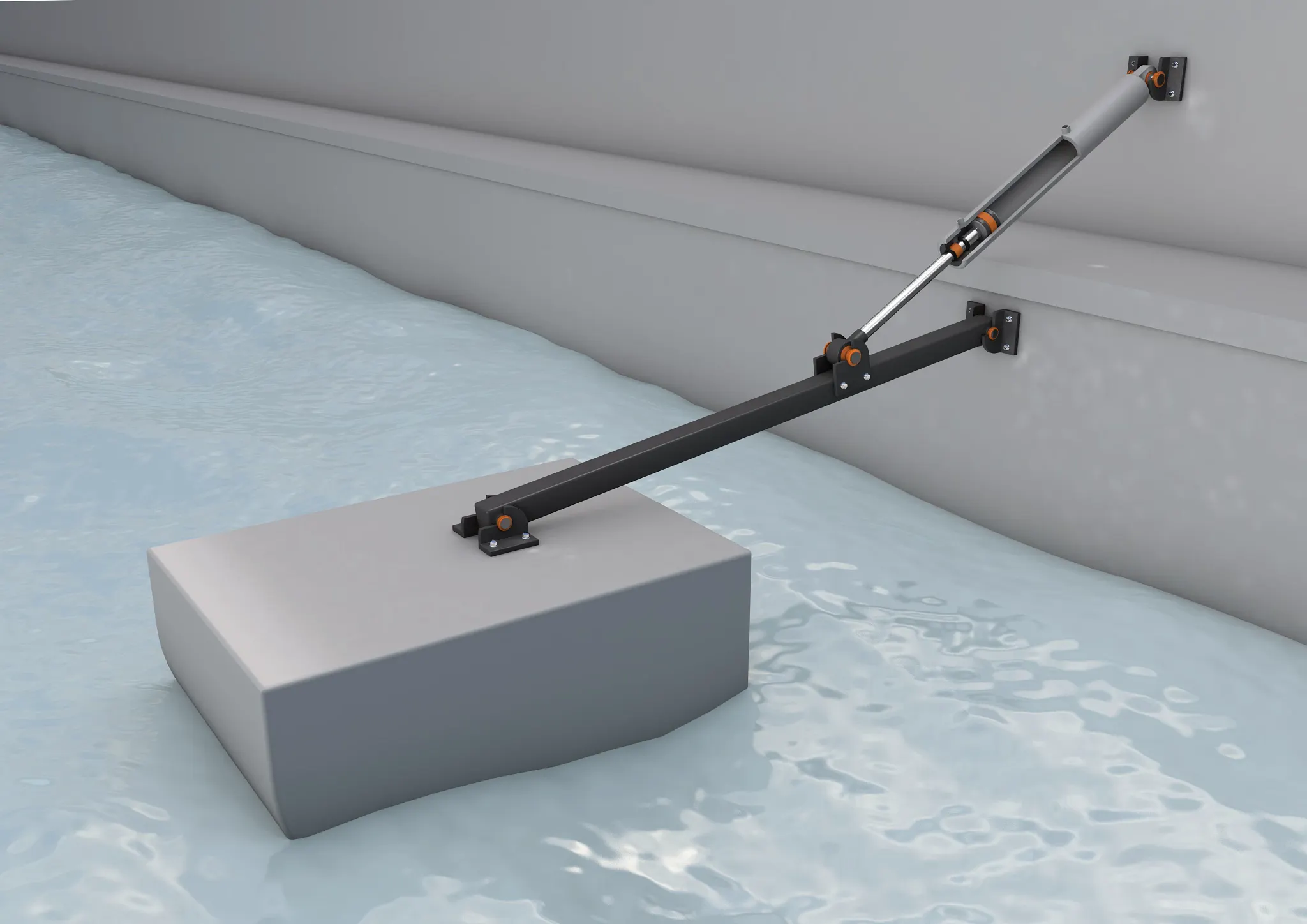

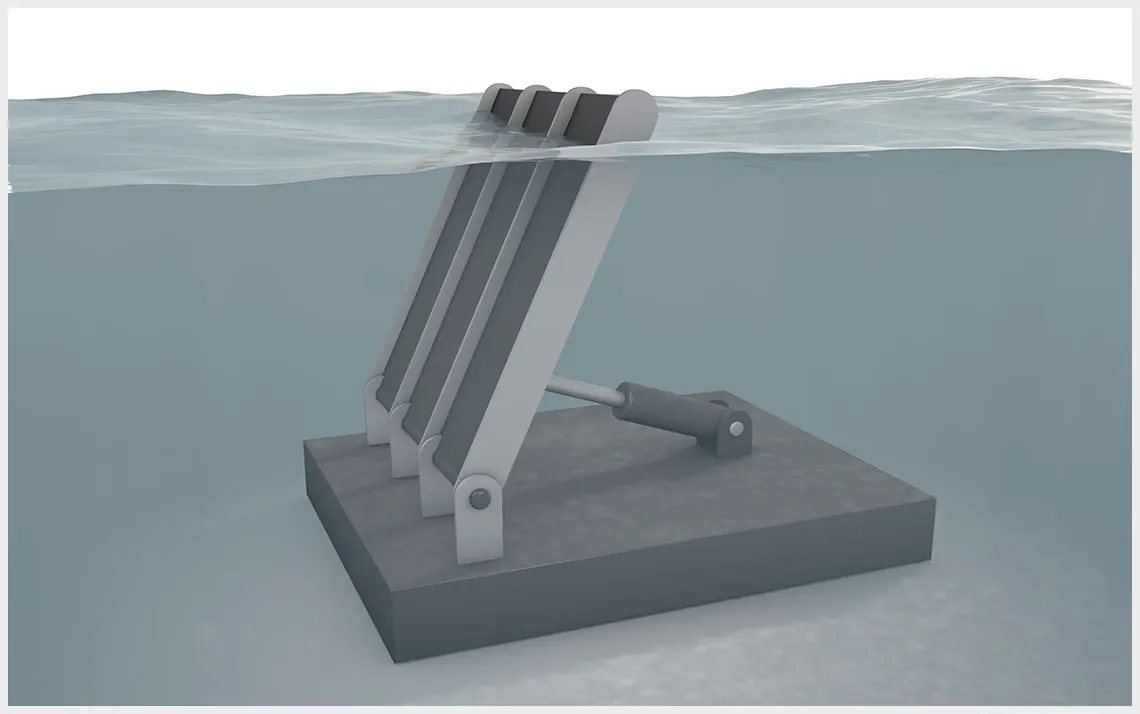

• 用於固定水柱和主旋轉運動：
  高強度纏繞普通襯套 igutex **® TX1**或igutex ® TX2，在極端負荷下非常耐磨耗

平面軸承(乾式軸承)

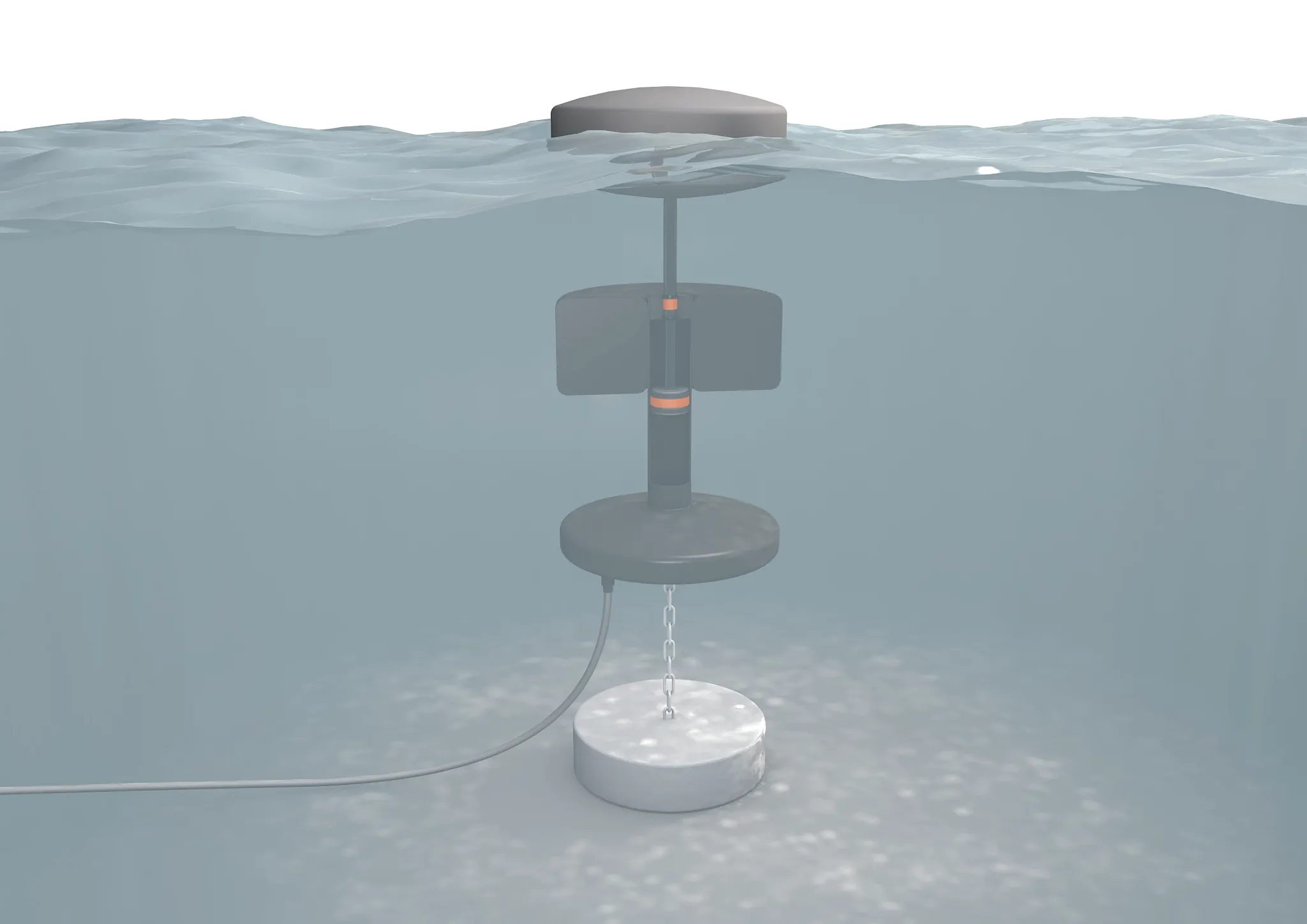

• 對於活塞的導引：
  圓柱形襯套iglidur **® Q**用於高負載，多心軸上的耐磨耗
• 用於支撐主軸：
  高強度纏繞滑動軸套igutex **® TX1**或igutex ® TX2 ，極端負載下非常耐磨耗

平面軸承(乾式軸承)

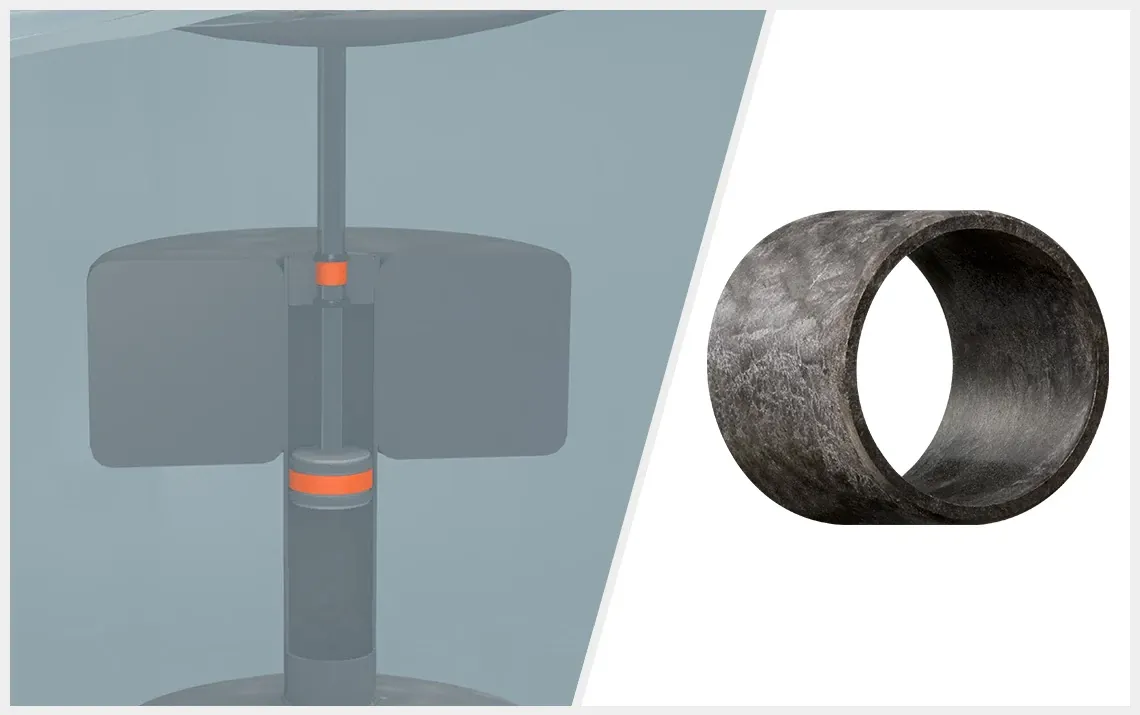

圓柱形襯套iglidur ® UW ：水下極為耐磨耗耐用型，泵浦應用的首選

即使在大浪中也能安全供能係統

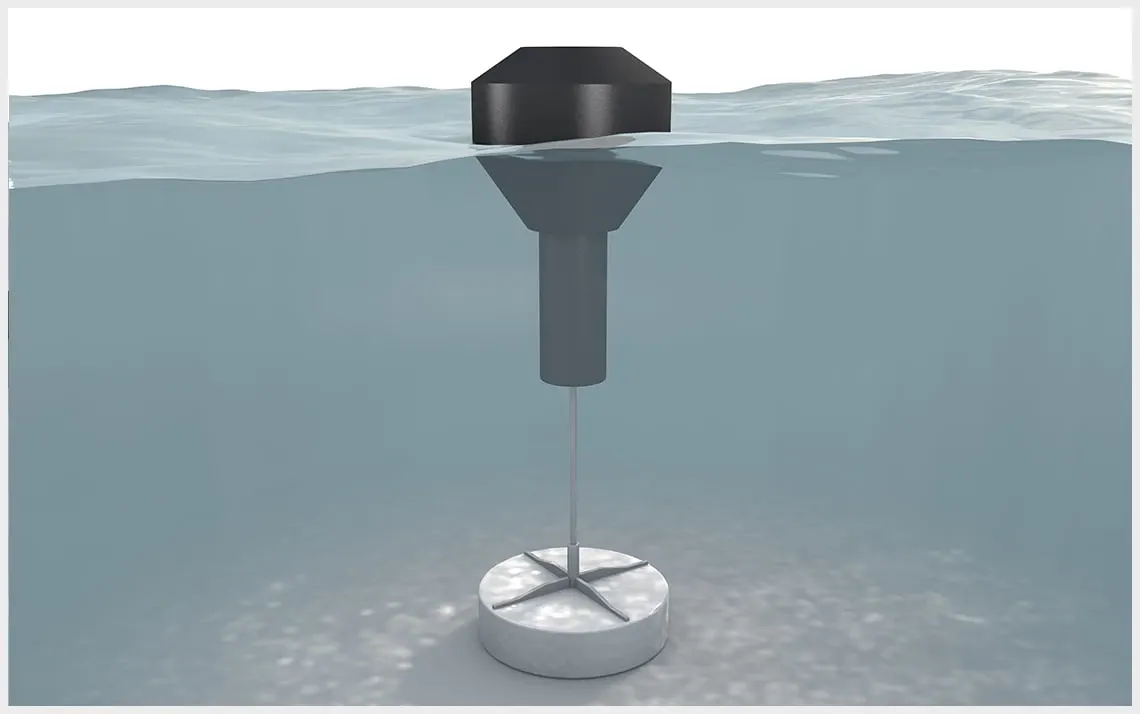

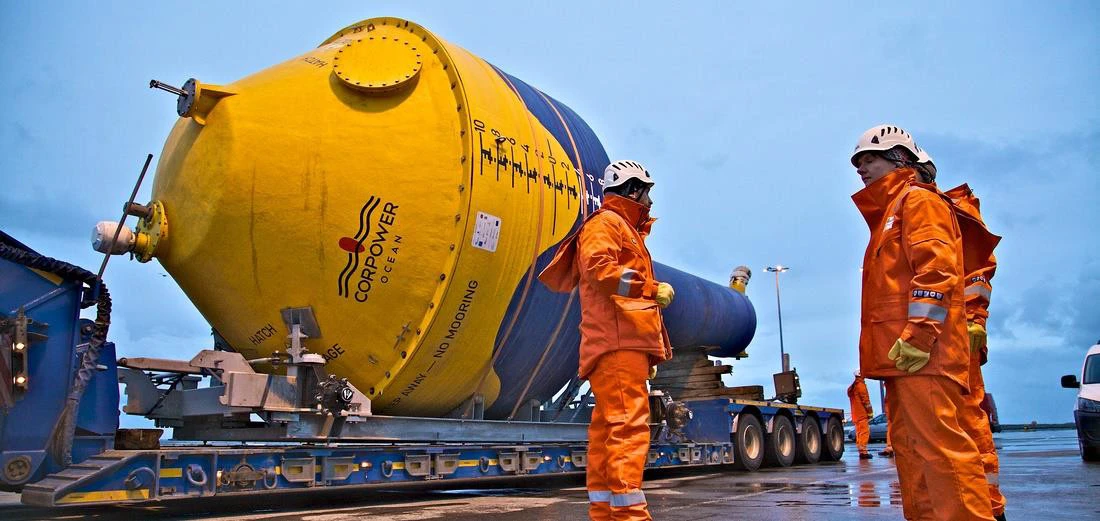

CorPower Ocean 的點式吸收器重量輕、結構緊湊，得益於創新的“波形彈簧相位控制技術”，可以很好地應對風暴。浮標的上下運動透過級聯變速箱轉換成旋轉運動，驅動發電機發電。兩條E4.1 系列拖鏈與耐彎曲電纜伺服、電源和控制電纜一起確保浮標內安全的供能係統。

用於耐用波浪能轉換器的平面軸承（乾式軸承）

對於 Rotary Wave 的 WEC，設計師正在尋找具有極強彈性且適用於惡劣海水環境的軸承。達到的表面壓力約為50 MPa，最大速度為10 rpm 。該決定有利於iglidur ® Z材質軸承。例如，它們比青銅表面的睡眠軸承取得了更好的結果。

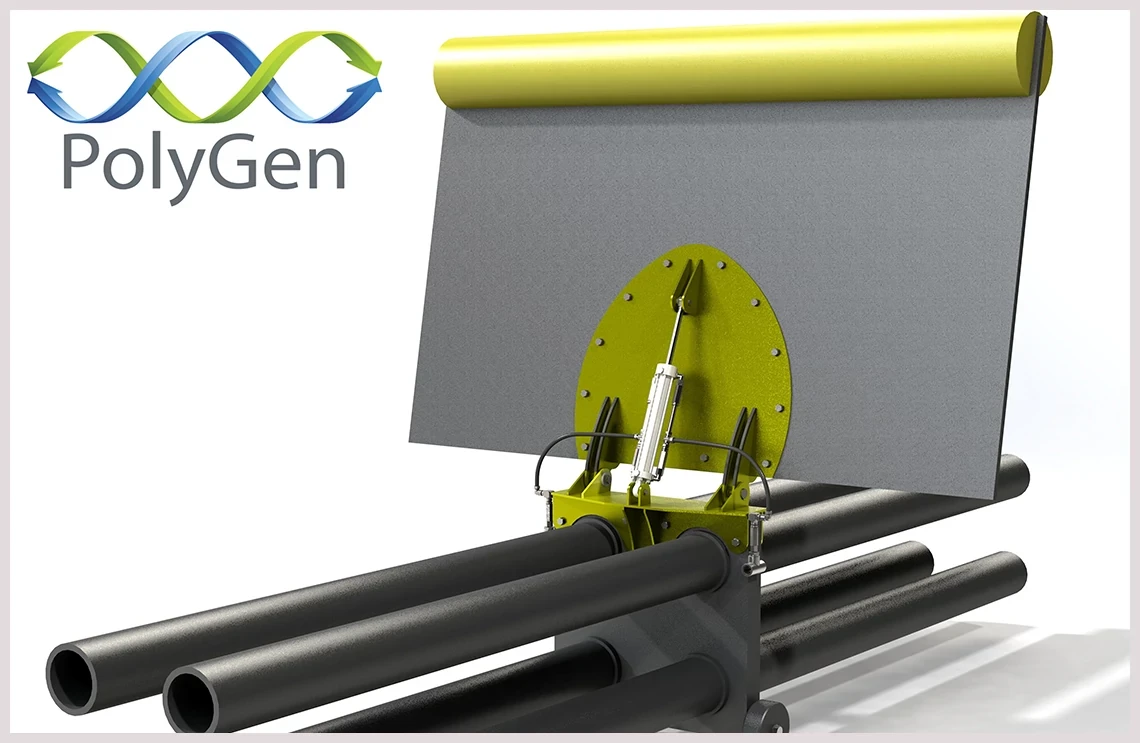

全球首款塑膠製波浪能轉換器 (WEC) 採用 iglidur® 材料

PolyGen 公司研發的軸式波浪能轉換器 (WEC) 是全球首款主要由塑膠製成的 WEC。在其襟翼軸上的軸承點，需要能長時間承受高機械載荷和腐蝕性鹽水環境的軸承。易格斯 (igus®) 找到了完美的解決方案iglidur ® 法蘭軸套 是由材質 H370製成, 採用專為潮濕環境開發的。

潮汐渦輪機的不間斷能量傳輸

Tocardo 正在尋找一種方法，將電線電流從渦輪機安全地佈線到控制櫃中的轉換器，從而實現系統最長的產品使用壽命。 igus 透過E4/4 拖鏈提供了完美的解決方案：它們耐腐蝕，對持續潮濕的環境也不影響，易於安裝，如果需要更換電線電線，可以快速打開。

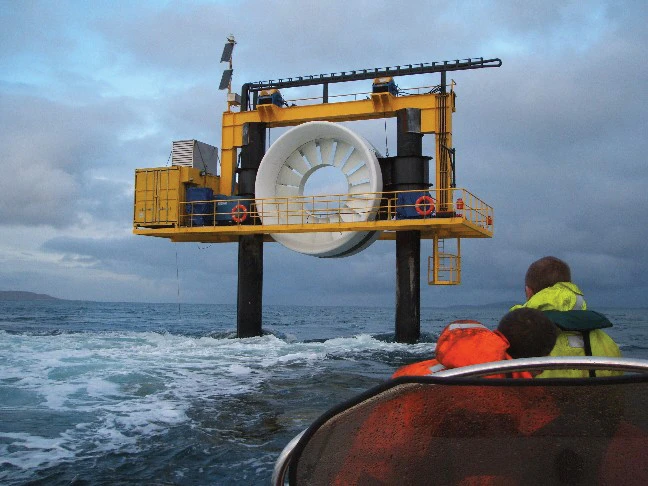

潮汐渦輪機在波濤洶湧的大海中安全移動

OpenHydro 潮汐渦輪機在北海產生綠色電力。如果需要的話，發電機可以向下移動20米，這意味著大部分電線電線位於水面下。在惡劣的海況下無法使用金屬鏈。因此，營運商選擇了我們的塑膠拖鏈 E4/4 ，以確保渦輪機的免維護運作。

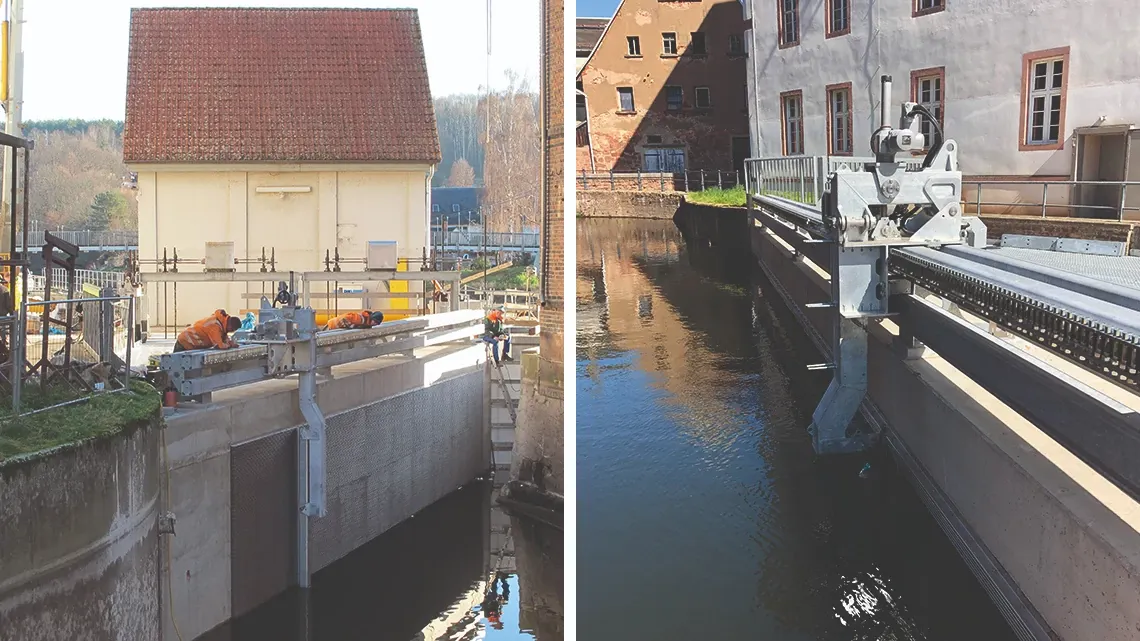

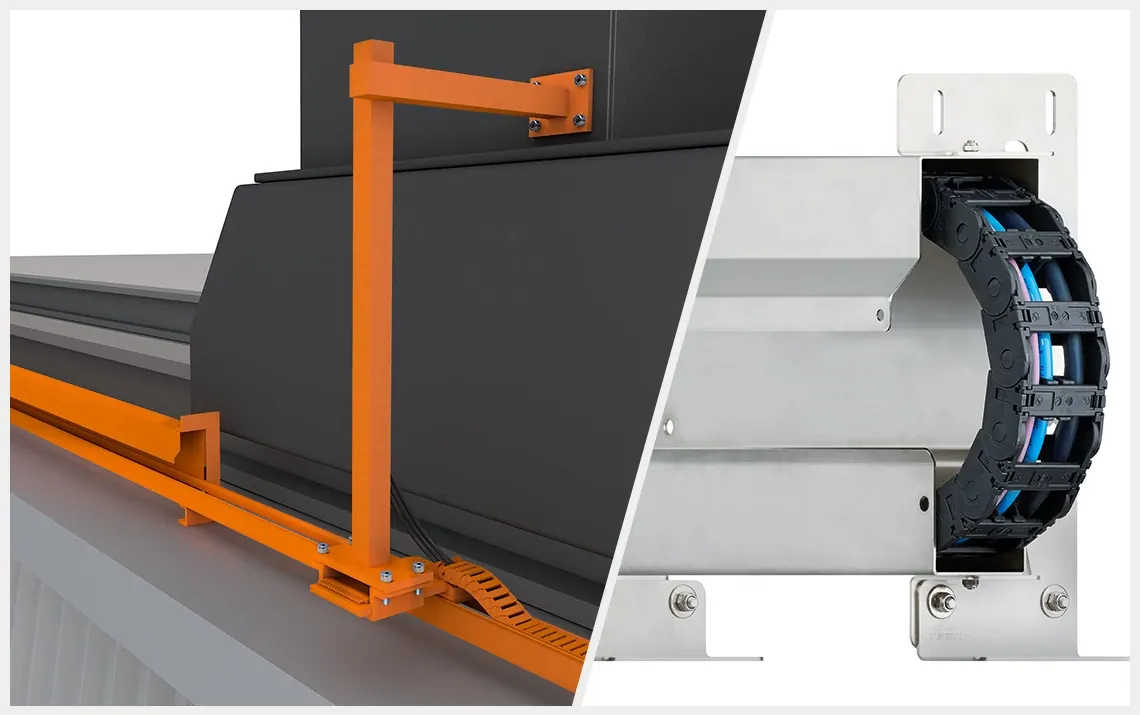

節省空間和維護成本：螢幕清潔器上的基本 Flizz 系統

Muhr 公司的 H-cleaner 是這些系統的全球專家，它對行動車廂的供電系統採用了經過驗證的標準：基本 flizz 系統。該緊湊系統僅用 1.5 小時就在羅赫利茨水力發電廠完成安裝，可將電線安全地移動 15 公尺以上。雖然隱藏得很好，但線材保護拖鏈易於維護或添加新電線電纜。
