triflex® R - 三維運動拖鏈

用於三維空間的機器人和非機器人應用的拖鏈

在此了解triflex® R系列TRC和TRE供能拖鏈的獨特設計。

triflex® R全方位模型演示

點擊播放按鈕啟動動畫,移動滑鼠改變觀看角度

1…TRE“簡單”設計

“簡單”機制實現電纜和軟管的閃電般快速填充

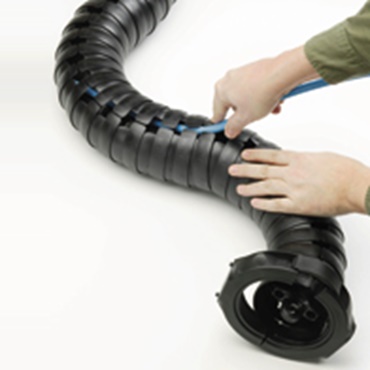

…安全簡單的填充——只需用拇指將電纜按進拖鏈中…裝配時間減少達80%

工作原理詳細說明

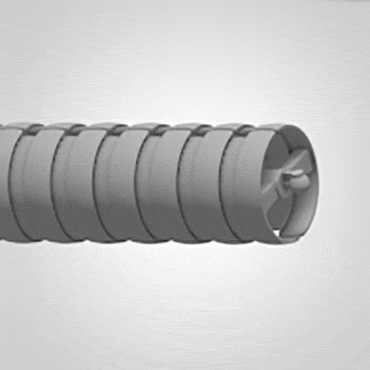

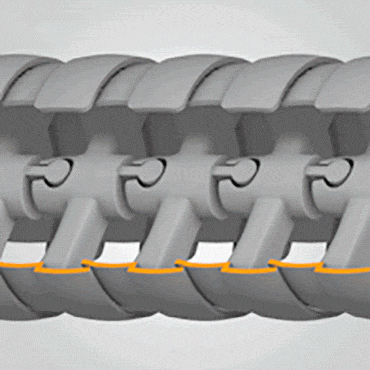

雙重鎖定

"方便型" 開啟機構

電纜和軟管可用手指輕鬆按進拖鏈中。 裝配時間因此減少達80%。

經igus®測試

拉伸測試

裝配時間和剪切時間減少達80%

裝配時間:插入2根Ø 6和10毫米電纜(我們很樂意為您提供此次測試和更多其他測試的詳細資訊)

應用實例

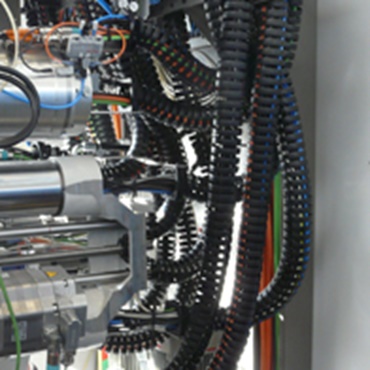

CNC多主軸車床

CNC多主軸車床上的大量triflex® R拖鏈。 “簡單”機制實現電纜快速裝配

2…吸收大量拉力

…拉力可達1000 N——抗斷強度增加多個等級

工作原理詳細說明

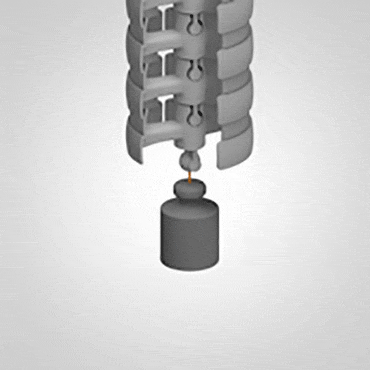

拖車原理

拖車原理

由於特別的拖車機制,triflex® R可以吸收大量拉力。

經igus®測試

拉伸測試

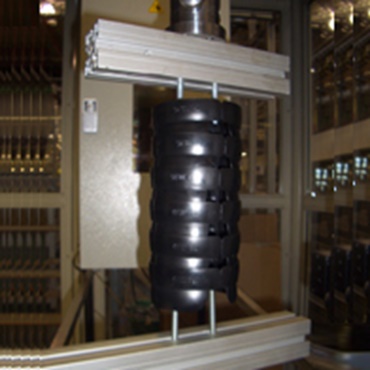

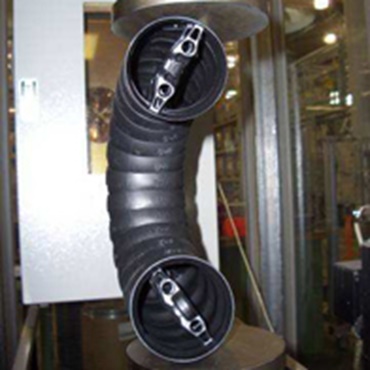

測試3602:拉力測試

TRE.100.145在igus®實驗室的拉力測試:3846 N的拉力

應用實例

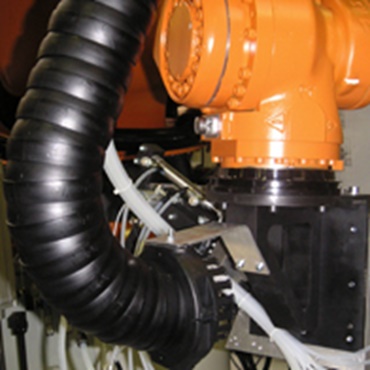

焊接機器人

機器人運動的特點是高加速度和方向改變。 igus®拖車機制使鏈節保持相連。

3. 可定義拖鏈的最小彎曲半徑

顯著延長電線電纜的產品使用壽命
防止管線打結

工作原理詳細說明

雙重鎖定

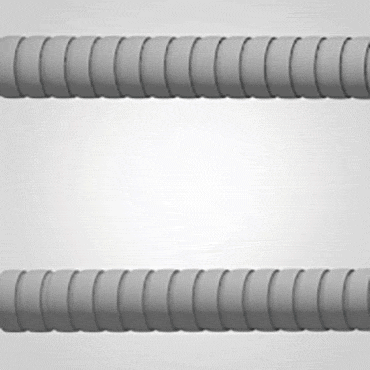

最小彎曲半徑

所有triflex® R類型都有確定的最小彎曲半徑。 這確保電纜或軟管都不會過度緊縮和因此受損。這增加了應用的運轉可靠性以及電纜和軟管的使用壽命。

經igus®測試

拉伸測試

測試3418:抗斷強度

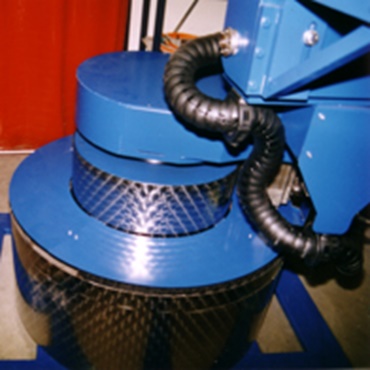

測試半徑內的最大抗斷強度。 在極端半徑止動器處最小217 N負載,如TRC.40.058

應用實例

碼垛機器人

最小的機器人尺寸還要求電纜最小的運動控制半徑。 triflex®通過確定的最小彎曲半徑保護電路和軟管

4…各鏈節上的扭轉止動器

將電線電纜的扭轉負載降至最低

工作原理詳細說明

雙重鎖定

扭轉止動器

每個triflex® R鏈節都有約+/-10°的扭轉止動器。 這分散了機器人應用中拖鏈整個長度上的扭轉,從而增加了軟管和電纜的使用壽命。

經igus®測試

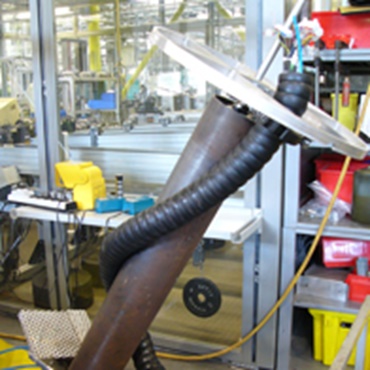

扭轉測試

測試:扭轉

igus®實驗室對triflex® R和電纜開展扭轉測試,對triflex® R進行扭曲和轉動。

應用實例

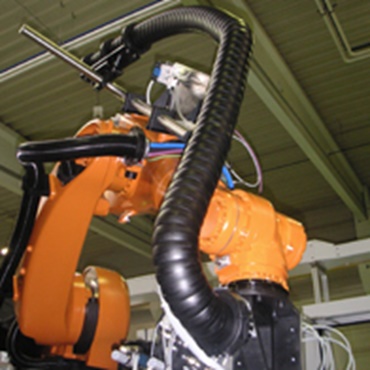

焊接機器人

扭緊和扭轉運動尤其會在機器人頭上發生。 在此例中,triflex® R通過確定的扭轉止動器限制電纜扭曲,並分散更長長度上的扭曲。這增加了軟管和電纜的使用壽命。

5…TRC“封閉”設計

封閉式防碎屑設計

工作原理詳細說明

雙重鎖定

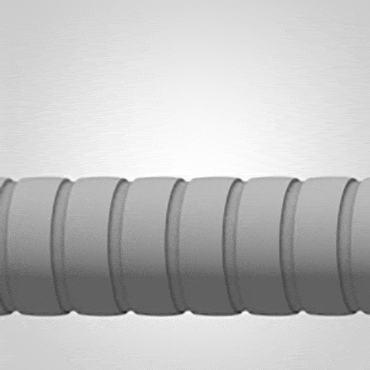

封閉式設計

TRC配置——“C”代表封閉——是一個封閉的3D型拖鏈。 該型號防碎屑並保護電纜和軟管不受介質傷害。

經igus®測試

拉伸測試

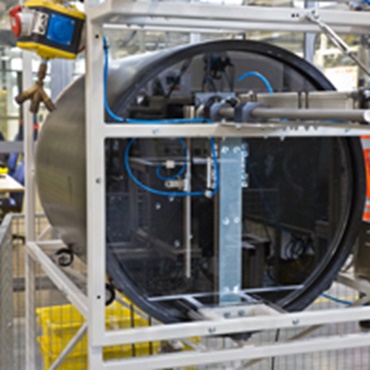

測試:防碎屑緊密性

我們使用特別的碎屑桶在很多igus®拖管上進行緊密性測試。 通過使用預定義的碎屑(數量和類型),我們可以對運動控制應用提供可靠的資料。

應用實例

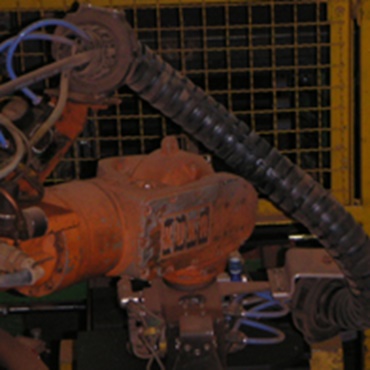

瓷磚工廠

瓷磚工廠的碼垛機器人上積攢了大量灰塵。 triflex® R拖鏈不僅要緊密,還要耐磨蝕性的灰塵。

6…外部彎曲半徑致動器

…實現最大穩定性

工作原理詳細說明

雙重鎖定

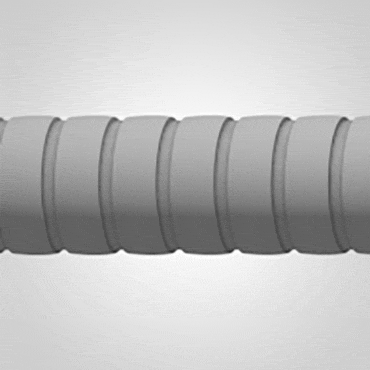

外部止動器

外部彎曲半徑止動器提供最大半徑穩定性,並可靠保護電纜和軟管。

經igus®測試

拉伸測試

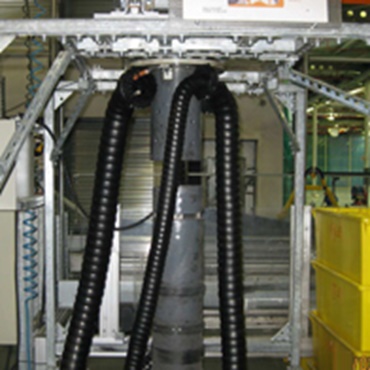

測試3242:斷裂負載

我們還在igus®實驗室測試外部止動器的耐用性

應用實例

triflex

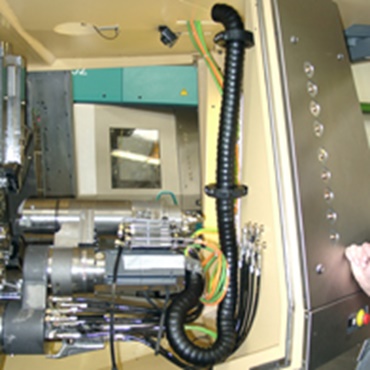

工具機產業

為了保護電纜免斷裂並保持內部沒有干擾邊緣,彎曲半徑止動器必須在外面並且非常穩定。

7…模組化系統,便於縮短和延長

…無鋼索、彈簧等

工作原理詳細說明

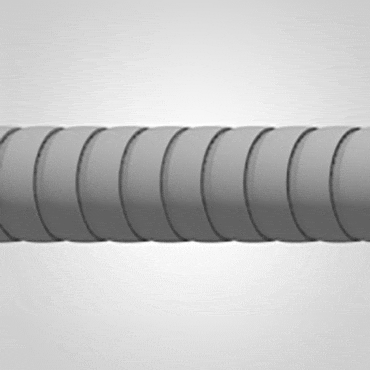

易於裝配/拆卸

易於裝配/拆卸

由於採用模組化設計,triflex® R 可根據需要加長或縮短。這提供了最大的靈活性,不論是否已安裝。

經igus®測試

拉伸測試

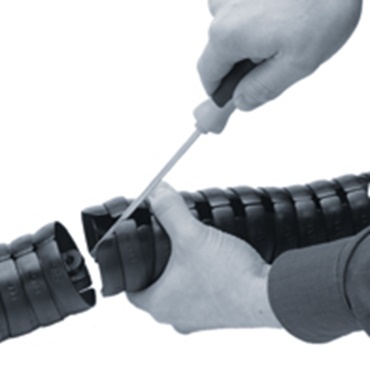

裝配示例

無需切割鋼索、彈簧等。 只需一個注塑成型零件即可“按需求”延長和縮短。

應用實例

triflex

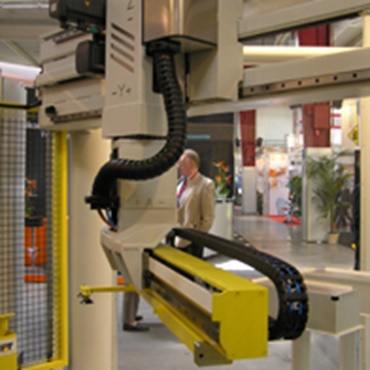

搬運機器人

在常規 igus® 拖鏈上,triflex® R 拖鏈可在拖鏈“任意”位置延長/縮短。

8... 同樣提供 ESD 版本。

…適合EX應用

工作原理詳細說明

雙重鎖定

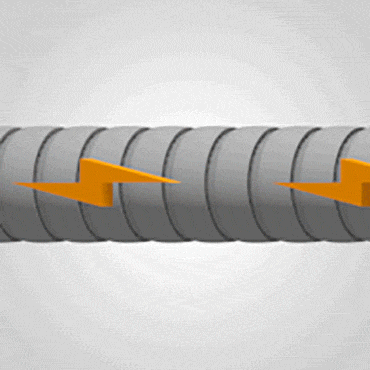

導電材料,igumid ESD

對於 ESD 或 E 保護區域,TRE + TRC 變體也可選用“導電”材料。在眾多應用中久經測試。

經igus®測試

拉伸測試

測試3337:電阻

即使經過 500,000 次迴圈,接受測試的系列(如 TRC.40.058.0.ESD 系列)的電阻仍然是 70 MOhm

應用實例

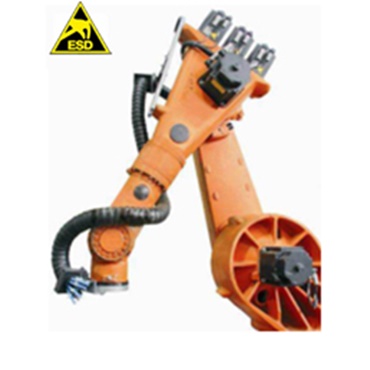

triflex

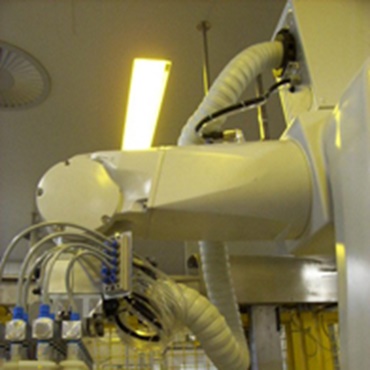

醫用機器人

在許多工業領域,重中之重是滿足各種不同的要求。 從 EX 保護到適合在無塵室中使用

9...耐撞擊、堅固、耐磨

…聚醯胺製成的彈性且耐衝擊的工程塑膠材料

工作原理詳細說明

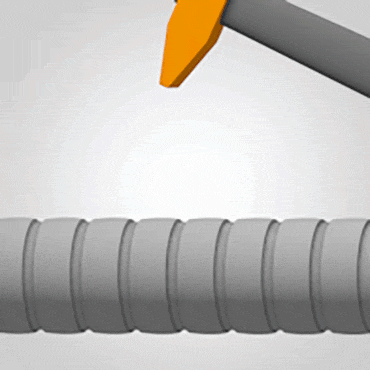

堅固

堅固

TRE/TRC 型號適合高要求的機器人應用。 多年來,它們在惡劣環境中證實了自己的價值。

經igus®測試

拉伸測試

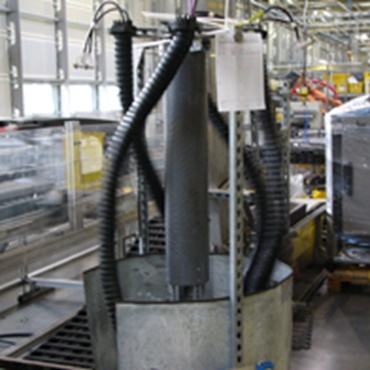

測試:旋轉測試

我們在旋轉測試中檢驗填充了電纜的triflex® R的耐衝擊性

應用實例

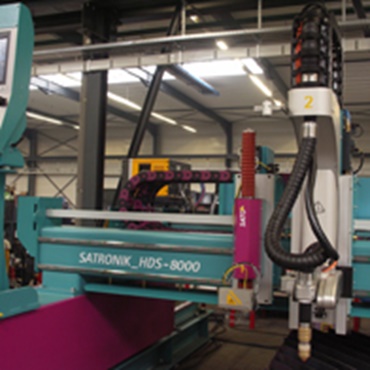

電離子切割機

電離子切割機

除 igus® triflex® TRE 外,該電離子切割機還安裝了其他拖鏈(E2/000、E4.1)和 drylin®  W 線性滑軌。

10…帶去應力裝置的標準固定座

…可靠快速去應力

工作原理詳細說明

雙重鎖定

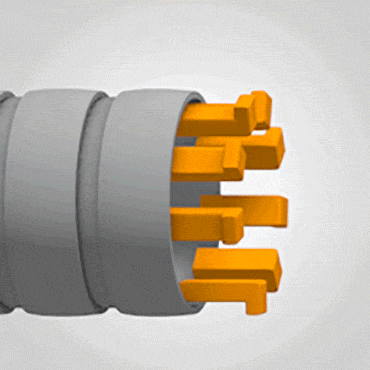

帶去應力束帶板的安裝架易於裝配。 這樣可便捷的用電纜束帶對電纜和軟管去應力。安裝架可手動打開關閉。

經igus®測試

拉伸測試

測試:拉伸測試

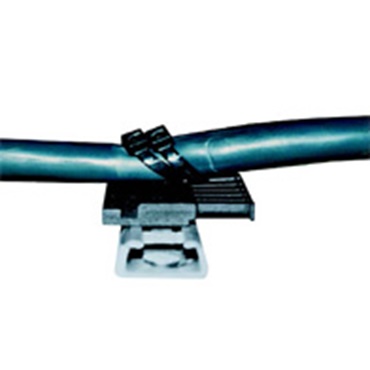

在帶電纜紮帶的igus®束帶板上進行的抗拉強度測試

應用實例

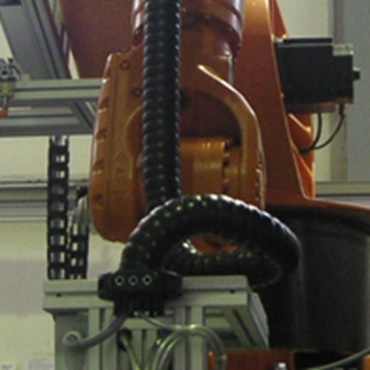

搬運機器人

因為採用了延展鏈節,所以能可靠的去應力並在機器人上優化安裝。

11... 固定座作為中間連接

…與機器人的連接性更佳

工作原理詳細說明

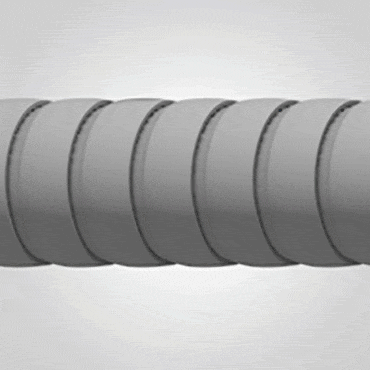

三維拖鏈示意圖 透過將固定座用作延展鏈節,triflex® R 三維拖鏈可在任意位置固定/去應力。

經igus®測試

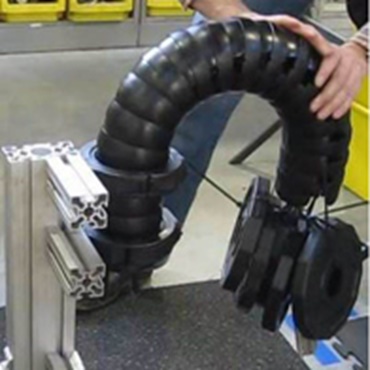

拉伸測試 延展鏈節的固定力

應用實例

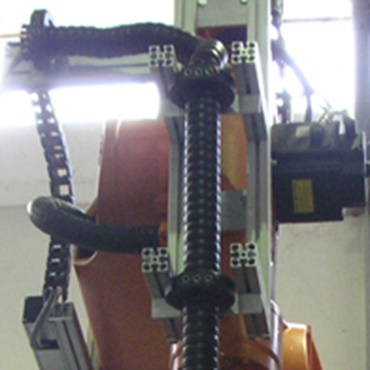

機械手臂

因為採用了延展鏈節,所以能可靠的去應力並在機器人上優化安裝。

12…機器人配置工具

https://www.igus.com.tw/quickrobot

只需點擊幾下即可配置所需的機器人供能零件

工作原理詳細說明

雙重鎖定

線上工具

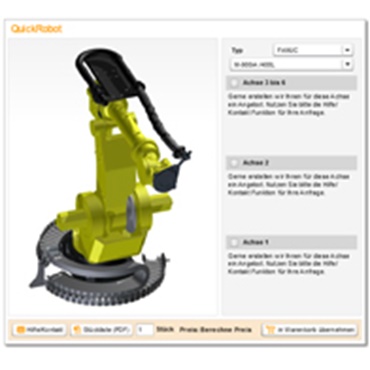

igus® QuickRobot是針對機器人供能系統的配置工具。 只需點擊幾下滑鼠,您就能為79種機器人型號選好相應的配置。

經igus®測試

拉伸測試

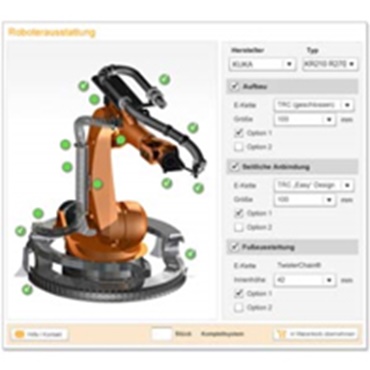

機器人配置工具

根據製造商和直徑所要求的拖鏈尺寸選擇機器人類型

可選擇自選物品

零件清單以PDF格式創建

可用一個零件號方便地逐軸訂購設備。

應用實例

自行搭配的訂單

直接線上訂購,或以零件清單訂購。

13…大量可耐彎曲電纜可選

https://www.igus.com.tw/info/unharnessed-cables-information-overview

…超過100種不同的可扭曲電纜現貨供應

工作原理詳細說明

雙重鎖定

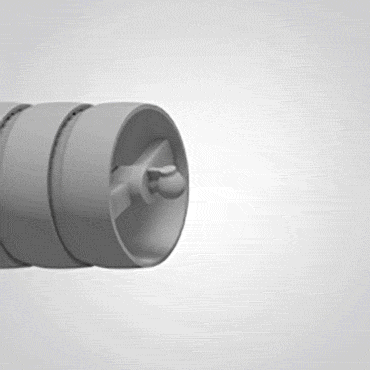

CF.Robot

約100種不同的CFRobot電纜現貨供應,無剪切費和最小訂購量。 我們還供應完全定制的連接器,以及完整的易於安裝的裝配拖鏈系統。

經igus®測試

拉伸測試

電纜測試

triflex® R拖鏈系統中的所有chainflex® ROBOT高柔性電纜以1米的固定間隙和±180°扭轉至少300萬次。

應用實例

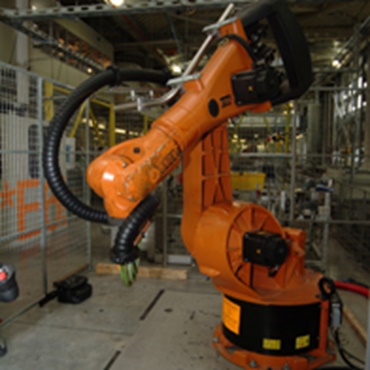

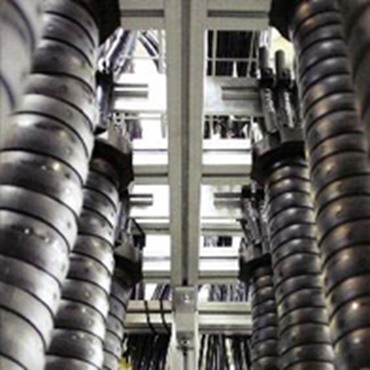

完整可靠。

高柔性triflex® R機器人拖鏈和匹配的長使用壽命chainflex® CF.Robot高柔性扭轉電纜

14. 智慧狀態監測

i.Sense TR.B智慧型感測器

避免多軸和工業機器人意外故障和高停機成本

運作方式

i.Sense TR.B感測器可直接連接到PLC客戶控制系統,無需額外購置軟體。一旦拖鏈鏈節斷裂,該系統會透過檢測安裝在拖鏈上的拉繩的長度變化立即檢測到,然後透過發送數位訊號向系統控制中心預警。

igus®測試

拉伸測試 在業界最大的igus®測試實驗室中持續進行測試,以確保產品能在工業機器人可靠地移動供能。

應用實例

耐彎曲機械手臂拖鏈triflex® R、配套的耐用扭轉電纜chainflex® CF.Robot和智慧狀態監測感測器i.Sense TR.B。

樣品訂購

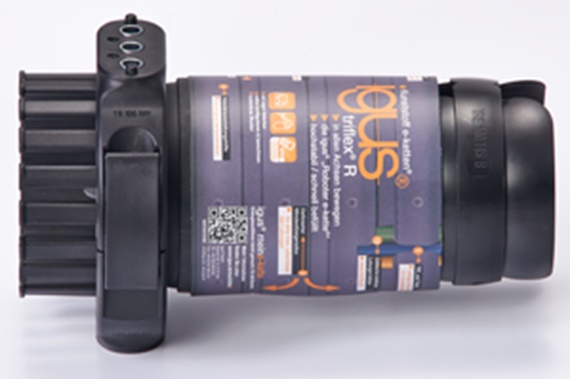

TRE樣品
