c-chain 模組化套件: 適用性強

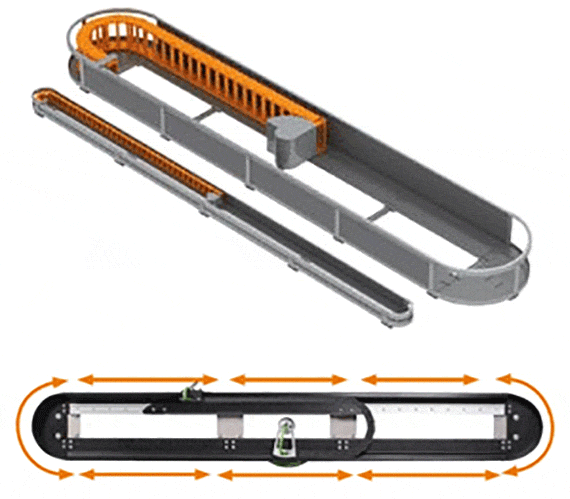

輸送機和裝卸設備的新視角和機會。 能量、資料和介質在一個模組中,借助“c-chain模組”持續旋轉,而不是前後移動。 透過消除無用的返回行程,大大提高了生產力,並為許多領域的設計和構造提供了新的視角。在c-chain中,拖鏈憑藉旋轉接頭在固定端上旋轉。固定端旋轉臂引導拖鏈,並在旋轉接頭偏轉時提供支撐,從而防止過大的張力。它是為匹配旋轉饋通和拖鏈而製造的。 L角集成在c-chain模組中,該模組連接到安裝支架(見圖),以便客戶輕鬆將其移動端連接到c-chain。

應用領域:

裝卸系統

裝載和卸料設備

產線上下料

取放系統

連接系統

大門

“智能”輸送帶和傳輸系統

堆疊, 分類


優勢:

緊湊,模組化,即裝即用的系統

能量導向裝置加所需的電纜和軟管

速度可達3米/秒

行程長度達50米

c-chain
可用型號:

適用於拖鏈E4.21.050.075.0的c-chain模組系列可現貨供應。 所有其他尺寸可在4週内交貨。

用於c-chain®的模組化部件

系列
E4.21.050.075.0  詢問
E4.21.080.200.0  詢問
E4.28.075.200.0  詢問
E4.32.07.200.0  詢問
E4.42.06.300.0  詢問
E4.42.15.300.0  詢問
E4.56.13.300.0  詢問
E4.56.26.300.0  詢問
E4.80.12.300.0  詢問
E4.80.26.300.0  詢問
E4.80.26.400.0  詢問

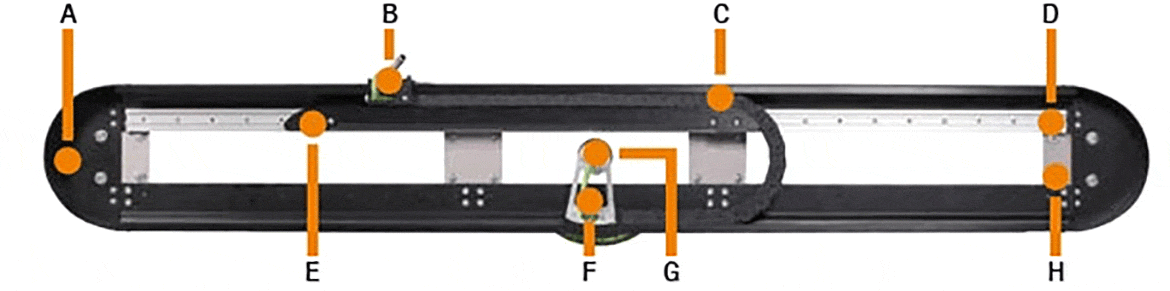

A = 簡單,快速裝配 | B = 圓周運動移動端: 能力、資料、介質
C = 現有易格斯拖鏈 | D = 輕量、堅固的導向
E = 用於長行程的支撐 | F = 固定端 = 旋轉給進槽
G = 可選chainflex® 電纜 | H = 模組化設計的各種長度

連接器:

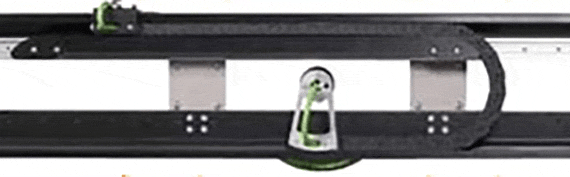

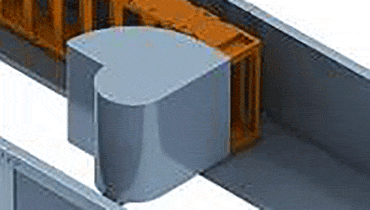

在c-chain®中,拖鏈移動端通過固定端的轉換實現圓周運動 固定端旋轉臂引導拖鏈和支持進行運動,在偏轉的旋轉軸過高的拉力時會翻轉。這就是實現圓周運動的原理。

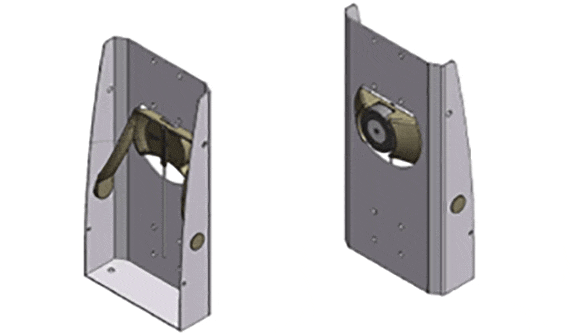

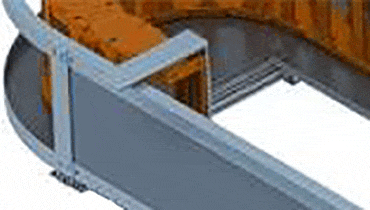

c-chain的接頭上有L形角(見圖),所以可以將移動端安裝簡單到c-chain上。



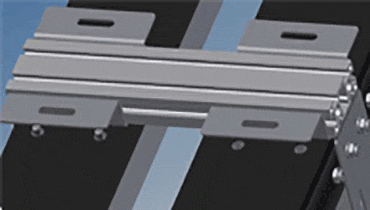

“可選 - 鋁的部分融入槽支架,一個簡單的安裝。


長架空長度:

在長架空行程中上端拖鏈必須支撐,這防止拖鏈下垂,由此可提高系統的使用壽命

方案1:

“第一個解決方案是使用直線導軌滑棒導向 “上端運行的拖鏈可以在這裏停留。拖鏈推動滑條到它前面,從而滑動條始終保持在正確的位置上。


方案2:

第二種方案使用橫向guidelok支撐上端拖鏈。 因此移動端在支撐上引導拖鏈。 拖鏈可以側躺,外徑會將滾輪推向一邊。 ‘這個方案達到了側裝的長度極限30米。



幾乎所有的能量、資料、氣體、液體都可以在c-chain®系統中傳輸。 不同的組合這些介質可以得到全然不同的結果。 易格斯樂意幫助您設計理想的旋轉運動系統。

最大行程和負載

最大橫向運動行程50m,側邊站立運行30m。 最大運行速度3 m/s最大加速度30 m/s²

材料

拖鏈採用黑色igumid GLW材料製成,導向槽使用黑色粉末塗層鋼與HDPE製成的滑條。
