Micro flizz® - 可安全供應動力,資料和壓縮的拖鏈系統

使用最小的拖鏈實現長行程,不會出現故障

micro flizz®——緊湊、安靜和節省成本的系統,可安全引導電源、資料和空氣,母線的免維護替代品。

  • 特殊的槽引導拖鏈,不會發生滑動
  • 可通過固定的控制櫃進行控制
  • 加速度可達 50 m/s2,工作速度可達 6 米/秒,資料傳輸速率可達 10 Gbit/s
  • 快速裝配,得益於預配置、模組化的設計
  • 需要更小的安裝空間
  • 也可作為預裝配系統的型號
  • 導向滑塊中的滾珠軸承使運轉平滑
  • 還提供導電 ESD 拖鏈
  • 有 3 種尺寸可供選擇:MF06 電纜直徑:最大可達 Ø 8.0 毫米,MF08:Ø 9.5 毫米,MF10:Ø 16 毫米

典型行業和應用
儲存與提取設備,室內起重機,工業門,工作站,汙水處理廠,攝像系統,滑動門,控制台,測量系統,工作室設備,材料搬運


(德國)

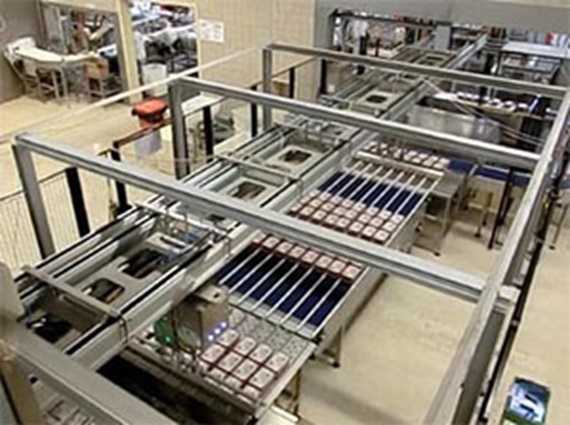

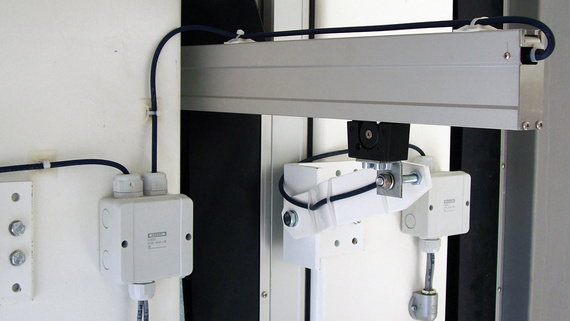

Micro flizz®可能應用範圍

圖示:架式給料機,室內起重機,工業門,工作站設備。
其他應用場合:汙水處理廠,攝像機系統,滑動門,控制櫃,可測量系統,工作室設備(照明),傳送機技術。

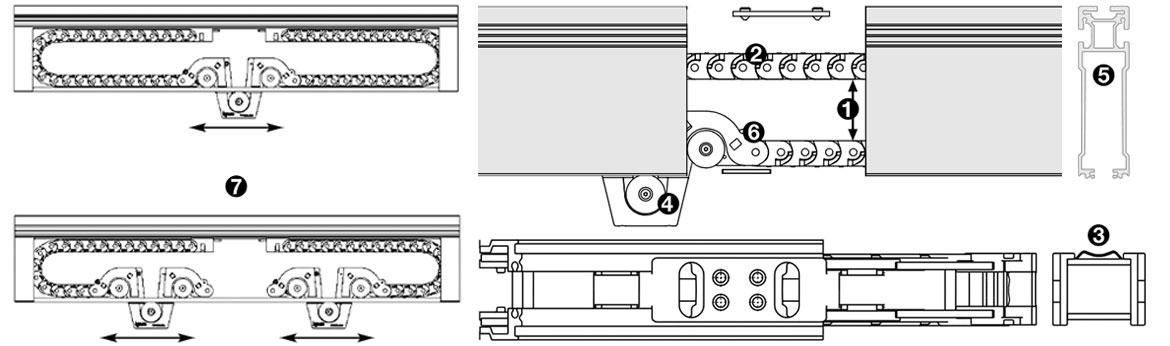

Micro flizz®技術資訊

1

flizz®拖鏈中上層和下層分離,
從而降低運動中的摩擦和耗能

2

小心地把拖鏈牢固的保持在引導的通道上

3

工程塑膠彈簧在flizz®通道中輕鬆地解開拖鏈,從而顯著低減少噪音。

4

導向架中的一體成形的去應力元件可以安全地固定電纜

5

由於有三個T型凹槽,因此可選擇通用連接

6

拖鏈透過移動端滑塊固定在移動端

7

可反方向使用,意味著可以填充兩個拖鏈或實現兩個獨立的行程

Micro flizz® 詳述

分離上端 下端運行: 橫桿在彎曲半徑方向折疊 滑行拖鏈 自如地

拖鏈在延長狀態下折疊,從而在Micro flizz®導槽中保持固定

電力、資料、燃氣在最小的空間內。 我們為此應用優化設計了chainflex®耐彎曲電纜

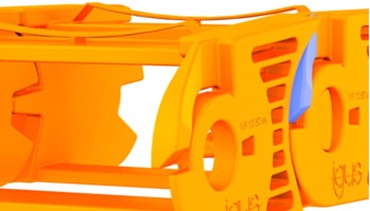

工程塑膠彈簧減少拖鏈在flizz®槽中的滾動噪音——從而將噪音量降至最低

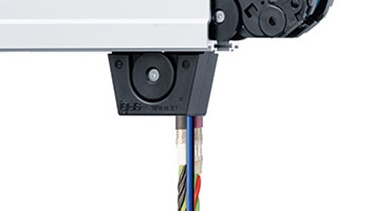

Micro flizz®附件:移動端
連接器,用於接入壓縮空氣

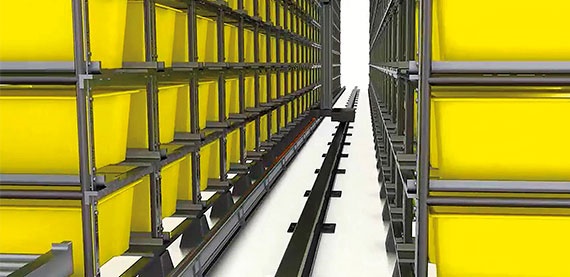

Micro flizz®的潛在應用領域:儲存與提取裝置、室內起重機等

低側運行, 爬行

之前:下段移動,由於摩擦而需要更大、更強的拖鏈。


自導正 e-chain®

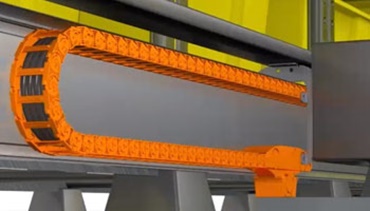

現在:Micro flizz®用特殊設計的導向槽來引導小尺寸拖鏈。與常規設計相比,摩擦減少3倍。

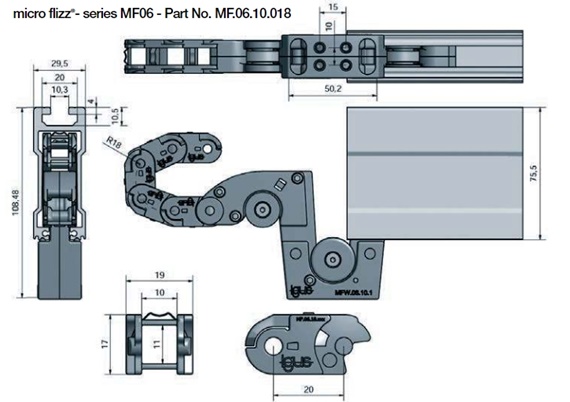

Micro flizz® MF06系列

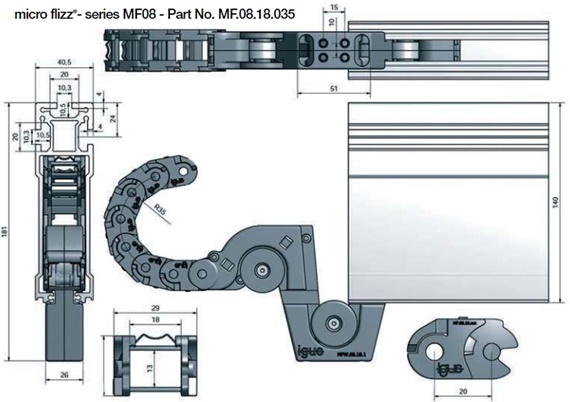

Micro flizz® MF08系列

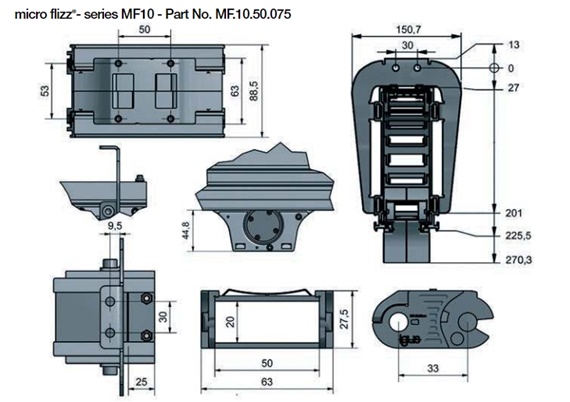

Micro flizz® MF10系列




MF06交貨流程

訂購編號 Bi
[mm]
Ba
[mm]
hi
[mm]
ha
[mm]
R
[mm]

 MF.06.10.018 10 19 11 17 - 請洽易格斯
所選零件的更多資訊:
三維CAD PDF 報價請求 詳細價格 我的目錄

其他尺寸
完整系統的安裝高度: 108,48 mm
完整系統的安裝寬度: 29,5 mm
導槽截面的推薦長度: 2.0米、3.0米和6.0米——材質:壓鑄鋁
電纜/軟管的最大外徑: Ø 8 mm


MF08交貨流程

訂購編號 Bi
[mm]
Ba
[mm]
hi
[mm]
ha
[mm]
R
[mm]

 MF.08.18.035 18 29 13 21 - 請洽易格斯
所選零件的更多資訊:
三維CAD PDF 報價請求 詳細價格 我的目錄

其他尺寸
完整系統的安裝高度: 161 mm
完整系統的安裝寬度: 40,5 mm
導槽截面的推薦長度: 2.0米、3.0米和6,0米——材質:壓鑄鋁
電纜/軟管的最大外徑: Ø 9,5 mm


MF10交貨流程

訂購編號 Bi
[mm]
Ba
[mm]
hi
[mm]
ha
[mm]
R
[mm]

 MF.10.50.075 50 63 20 27.5 - 請洽易格斯
所選零件的更多資訊:
三維CAD PDF 報價請求 詳細價格 我的目錄

其他尺寸
完整系統的安裝高度: 275 mm
完整系統的安裝寬度: 107,6 mm
槽截面的推薦長度: 標準槽片2米長,陽極氧化鋁擠型材質
電纜/軟管的最大外徑: Ø16毫米


訂購示例 - 單一方向版

當Micro flizz®被安裝於總長為5000毫米的行程中時,每隔2000毫米可分為2個導槽,剩下的1000毫米可分為1個導槽。

Bi = 拖鏈内寬
R = 彎曲半徑[毫米]
n= 導槽數
S = 行程長度 = L- 300[毫米]
F = 導槽長度[毫米]
L = 總長度[毫米]
X = 剩餘長度[毫米]

MF.06.10.018.5000/2000型MF06
MF.08.18.035.5000/2000型MF08
MF.10.50.075.5000/2000型MF08

MF = Micro flizz®横向进给
06./08.10 = 型(系列)
10./18.50 = 拖鏈内寬
018./035./075 = 彎曲半徑[毫米]
5000/2000 = 總長度/導槽長度[毫米]



怎樣計算所需導槽數(n):
n=L/F
然後將結果調低為整數。

1 = 固定端
2 = 移動端(-滑塊)
F = 推薦導槽長
Bi = 06系列:10毫米/ 08系列:18毫米/ 10系列:50毫米
hi = 06系列:11毫米/ 08系列:13毫米/ 10系列:20毫米

訂購示例 - 2個滑塊需相對運行的應用

當Micro flizz®上安裝了2個相對運行的滑塊 - 在總長為10,000毫米時,每隔3000毫米可分為2個導槽,剩下的1900毫米可分隔出1個進給模組(200毫米)和2個導槽

Bi = 拖鏈內寬
R = 彎曲半徑 [mm]
n = 導槽數量
S = 行程長度 = L- 300[mm]
F = 間距長度 [mm]
L = 總長度 [mm]
X = 剩餘長度 [mm]

MFG2.06.10.018.5000/2000型MF06
MFG2.08.18.035.5000/2000型MF08
MFG2.10.50.075.5000/2000型MF08

MFG2 = Micro flizz® 2個滑塊在相反方向移動
06./08./10. = 型(系列)
10./18./50. = 拖鏈内寬
018./035./075. = 彎曲半徑[毫米]
5000/2000 = 總長度/導槽長度[毫米]



怎樣計算所需導槽數(n):
n=2*(L-200)/(2*F)
然後將結果調低為整數。

1 = 固定端
2 = 移動端(-滑塊)
F = 推薦導槽長
Bi = 06系列:10毫米/ 08系列:18毫米/ 10系列:50毫米
hi = 06系列:11毫米/ 08系列:13毫米/ 10系列:20毫米
