iglidur® J200 - 材料資料
材質資訊表
| 一般性質 | 單位 | iglidur® J200 | 測試方法 |
|---|---|---|---|
| 密度 | g/cm³ | 1.72 | |
| 顏色 | 深灰色 | ||
| 在 +23°C/50% 室內濕度下的最大吸濕量 | 重量百分比 | 0.2 | DIN 53495 |
| 最大吸濕性 | 重量百分比 | 0.7 | |
| 滑動摩擦係數，對鋼材的動態 | μ | 0,11-0,17 | |
| pv 值，最大值(乾) | MPa x m/s | 0.30 | |
| 機械性能 | |||
| 彎曲模量 | MPa | 2800 | DIN 53457 |
| 20°C 時的抗彎強度 | MPa | 58 | DIN 53452 |
| 抗壓強度 | MPa | 43 | |
| 最大建議表面壓力 (20°C) | MPa | 23 | |
| 邵氏硬度 D 型 | 70 | DIN 53505 | |
| 物理和耐熱性能 | |||
| 長時間運行的 <br />最高溫允許值 | °C | +90 | |
| 短時間運行的 <br />最高溫允許值 | °C | +120 | |
| 最高短期環境溫度1) | °C | +140 | |
| min. 應用溫度 | °C | -50 | |
| 熱傳導 | W/m x K | 0.24 | ASTM C 177 |
| 熱膨脹係數（23°C 時） | K-1 x 10-5 | 8 | DIN 53752 |
| 電器特性 | |||
| 特殊過渡電阻 | Ωcm | > 108 | DIN IEC 93 |
| 表面電阻 | Ω | > 108 | DIN 53482 |

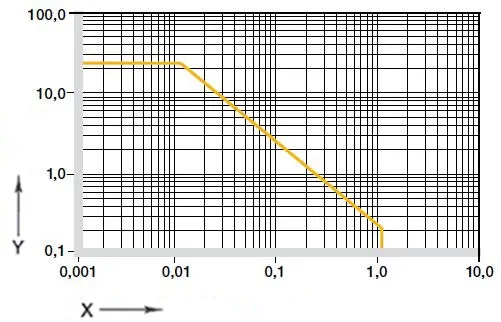

圖表.01: iglidur® J200滑動軸承的允許pv值，軸壁厚度為1 mm，在+20 °C下，安裝在鋼制軸承座中，對鋼制軸承進行乾燥運轉。
X = 表面速度 [m/s]
Y = 負載 [MPa]
iglidur® J200 是特別低摩擦滑動軸承的研發成果。摩擦起著關鍵作用，尤其是在線性技術應用中。許多材料在高負載下具有極佳的摩擦係數，而 iglidur® J200 的特點是即使在低負載下摩擦係數也非常好。
圖表.02：最大建議表面壓力與溫度的函數關係 (+20 °C 時為 23 MPa)
X = 溫度 [°C]
Y = 負載 [MPa]
機械規格
最大建議表面壓力是機械材料參數。
它不能用來得出摩擦學的結論。iglidur® J200滑動軸承的抗壓強度隨溫度升高而降低。
圖 02 說明了這種關係。
在最大允許載荷23 MPa下，變形為3.5 % (圖03)。塑性變形可忽略至此值。然而，這也取決於衝擊的持續時間。
允許的滑動速度
iglidur® J200 擁有極佳的摩擦係數，可達到極高的滑動速度。連續轉速可達 1 m/s。線性移動或短期操作的允許速度甚至更高。超過 15 m/s 的線性速度已成功通過測試。
最大表面速度
| m/s | 旋轉 | 擺動 | 線性 |
|---|---|---|---|
| 永久 | 1 | 0.7 | 10 |
| 短期 | 1.5 | 1.1 | 15 |
溫度
最高允許溫度不得超過 +120 °C。摩擦引起的加熱必須加到這個溫度上。從+60 °C開始，軸承應該被額外的機械固定，以避免軸承從孔中移出的風險。從+70 °C起，耐磨性也會不成比例地降低。
| iglidur® J200 | 應用溫度 |
|---|---|
| 最小值 | - 50 °C |
| 最大長期 | +90°C |
| 最大、短期 | +120°C |
| 此外，安全軸向從 | +60°C |
圖 04：摩擦係數作為表面速度的函數，p = 0.75MPa
X = 表面速度 [m/s]
Y = 摩擦係數 μ
摩擦和磨損
在所有 iglidur®材質中，iglidur® J200 的摩擦係數最低。平均來說，即使使用不同的軸心材料，所有量測的摩擦係數都是 0.11 μ。硬陽極化鋁作為接合夥伴尤其重要。
與其他 iglidur®材料的比較清楚顯示，iglidur® J200 軸承更適合低負荷。表面速度和載荷對摩擦係數的影響不是很明顯。摩擦系數隨載荷的降低在正常範圍內（圖04和05）。關於軸粗糙度，最佳值在 0.2 到 0.4 Ra 的範圍內。相反，軸對耐磨性的影響非常大。即使在低負載下，也值得看看廣泛的磨損資料庫。
iglidur® J200 對鋼材 (Ra = 1 μm、50 HRC) 的摩擦係數：
| iglidur® J200 | 乾式 | 潤滑脂、潤滑油 | 石油 | 水 |
|---|---|---|---|---|
| 摩擦係數 µ | 0,11 - 0,17 | 0.09 | 0.04 | 0.04 |
圖 05：摩擦係數作為壓力的函數，v = 0.01m/s
X = 負荷 [MPa]
Y = 摩擦係數 μ
更多資訊：
圖。06: 磨損，不同軸材料的旋轉應用，p = 1 MPa, v = 0.3 m/s
X = 軸材料
Y = 磨損 [μm/km]
A = 鋁，硬陽極處理
B = 易切削鋼
C = Cf53
D = Cf53，鍍硬鉻
E = HR 碳鋼
F = 304 SS
G = 高級鋼
軸材料
使用的軸心材料對耐磨性有很大的影響。雖然所有的軸材質（軟或硬化）都適合與 iglidur® J200 搭配使用，但使用硬陽極化鋁的效果最佳。這種配合夥伴已在線性運動中證明了其優點。
耐化學性
iglidur® J200滑動軸承對稀釋的堿、溶劑和大多數潤滑劑具有耐受性。
+ 耐 0 有條件耐 - 不耐
所有數據在室溫下 [+20 °C]
| 中等 | 抵抗力 |
|---|---|
| 酒精類 | + |
| 碳氫化合物 | + |
| 潤滑油，不含添加劑的油 | + |
| 燃料 | + |
| 稀釋酸 | 0 至 - |
| 強酸 | - |
| 稀釋鹼性物質 | + |
| 強鹼 | + 最多到 0 |
耐化學性
iglidur® J200 滑动轴承耐稀释碱、溶剂和大多数润滑剂。
放射性輻射
由 iglidur® J200 製造的滑動軸承可抵抗輻射強度高達 3 x 10² Gy 的輻射。
抗紫外線
iglidur® J200 滑动轴承具有很强的抗紫外线辐射能力。
真空環境
在真空中使用是有限度的。然而，只有由 iglidur® J200 製成的乾軸承才能在真空中進行測試。
產品範圍
由 iglidur® J200 製成的軸承可依訂單製造。
電器特性
由 iglidur® J200 製成的軸承具有電絕緣性。
| 電器特性 | |
|---|---|
| 特殊過渡電阻 | > 108 Ωcm |
| 表面電阻 | > 108 Ω |
吸濕性
在正常氣候下，iglidur® J200 軸承的吸濕量約為 0.2 %。在水中的飽和極限為 0.7 %。這些值非常低，只有在極端情況下才需要考慮吸濕引起的膨脹。
| 最大吸水率 | |
|---|---|
| 在 +23 °C/50 % r. 濕度下 | 0.2% 重量 |
| 最大吸濕性 | 0.7% 重量 |
安裝公差
iglidur® J200滑動軸承是用於具有h公差（推薦最小h9）的軸的標準軸承。軸承被設計為壓入公差為 H7 的安裝中。安裝在公稱尺寸為 H7 的安裝體中後，具有 E10 公差的軸承內徑自動調整。對於某些尺寸，公差偏差取決於壁厚（見產品範圍）。
| 直徑 d1 [mm] | 軸 h9 [mm] | iglidur® J200 E10 [mm] | 孔座 H7 [mm] |
|---|---|---|---|
| 最多到 3 | 0 - 0.025 | +0.014 +0.054 | 0 +0.010 |
| > 3 至 6 | 0 - 0.030 | +0.020 +0.068 | 0 +0.012 |
| > 6 至 10 | 0 - 0.036 | +0.025 +0.083 | 0 +0.015 |
| > 10 至 18 | 0 - 0.043 | +0.032 +0.102 | 0 +0.018 |
| > 18 至 30 | 0 - 0.052 | +0.040 +0.124 | 0 +0.021 |
| > 30 至 50 | 0 - 0.062 | +0.050 +0.150 | 0 +0.025 |
| >50 to 80 | 0 - 0.074 | +0.060 +0.180 | 0 +0.030 |
| >80 到 120 | 0 - 0.087 | +0.072 +0.212 | 0 +0.035 |
| > 120 至 180 | 0 - 0.100 | +0.085 +0.245 | 0 +0.040 |
